Korting HG 697 CTW [6/20] Панель управления
![Korting HG 697 CTW [6/20] Панель управления](/views2/1868448/page6/bg6.png)
6

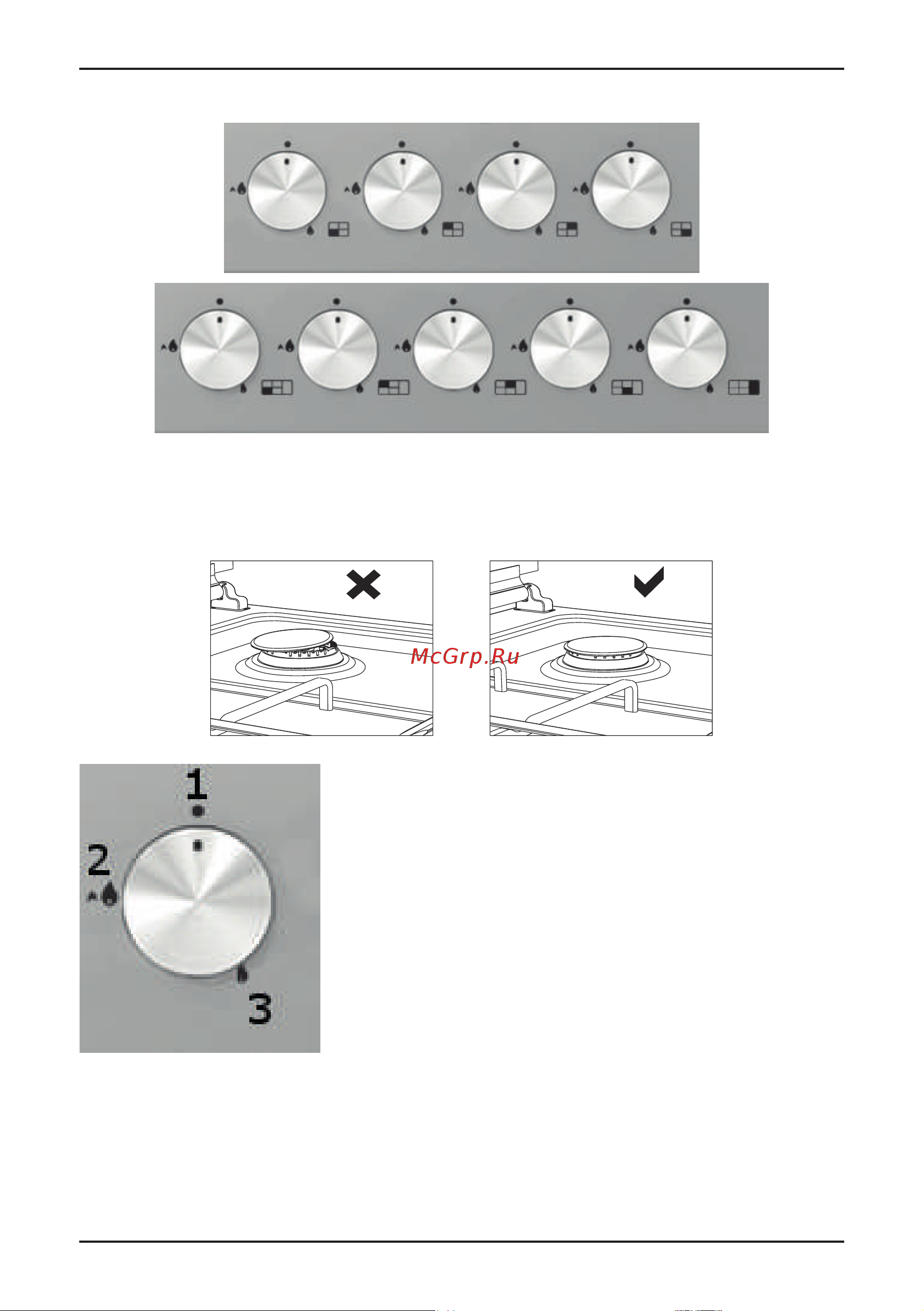

ПАНЕЛЬ УПРАВЛЕНИЯ
Панели управления газовых варочных поверхностей
УПРАВЛЕНИЕ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ
Перед началом эксплуатации варочной поверхности убедитесь в том, что крышки конфорок на-
ходятся в правильном положении. Правильное положение крышек конфорок показано на рисунке
ниже.
Управление подачей газа и поджигом конфорок происходит с
помощью поворотных регуляторов.
На панели, где расположены регуляторы, нанесены следующие
символы:
[1] - подача газа выключена
[2] - электроподжиг / максимальное пламя
[3]- минимальное пламя
Для включения конфорки нажмите на регулятор и поверните его против часовой стрелки в поло-
жение [2], удерживайте регулятор нажатым. Газовая поверхность оборудована системой электро-
поджига и системой «газ-контроль». При нажатии на регулятор будет подаваться искра на кон-
форку, которая воспламенит газ. Удерживайте регулятор около 5-7 секунд, чтобы датчик системы
газ-контроля нагрелся до рабочей температуры.
ВНИМАНИЕ! НЕ УДЕРЖИВАЙТЕ РЕГУЛЯТОР В НАЖАТОМ ПОЛОЖЕНИИ БОЛЕЕ 15
СЕКУНД.
36
ЭКСПЛУАТАЦИЯ ПЛИТЫ
Эксплуатация газовой плиты
1. Перед началом эксплуатации плиты убедитесь в том, что
крышки конфорок находится в правильном положении. Правильное
расположение крышек конфорок приведено на рисунке ниже.
2. Газовые краны обладают специальным блокиратором. Поэтому
для включения конфорки нажмите кнопку и удерживайте ее в нажатом
положении во время открытия или закрытия крана.
Закрыто Полностью открыть Половина открыт
3. В моделях с автоматическим запалом запал производится
посредством электричества. Поэтому перед началом эксплуатации
изделия убедитесь в том, что оно подключено к электрической сети.
В этих моделях запал осуществляется следующим образом.
4. Следите за тем, чтобы решетки были плотно установлены на плите.
Неустановленная на месте решетка может вызвать разлив находящихся
на ней материалов.
5. В моделях, обладающих предохранительной системой от затухания
газа, после тушения пламени в соответствии с инструкцией выше, не
Рис. 10 Рис. 11
Кран плиты
находится
в закрытом
положении.
Для того, чтобы
зажечь плиту,
вначале нажмите
на кнопку.
Когда кнопка
находится
в нажатом
положении,
зажигалка
включается и
происходит запал.
Удерживая кнопку в
нажатом состоянии и
поворачивая влево,
можно обеспечить
горение с требуемой
величиной пламени.
