2
RUS
1.8 Холодильник должен эксплуатироваться в диапазоне
температур окружающей среды, который соответствует климатиче-
скому классу (см. таблицу 1). Климатический класс холодильника
указан на его табличке.
1.9 Общее пространство, необходимое для эксплуатации хо-
лодильника, определяется габаритными размерами, указанными
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
комплектующих из холодильника необходимо открывать двери
отделений на угол не менее 90
0
.
1.10 Корзины МО имеют ручку на передней панели для удоб-
ства при загрузке и выгрузке продуктов, а также ручки на боковых
поверхностях (кроме нижней корзины) для перемещения вне
холодильника в соответствии с рисунком 3.
2 БЛОК УПРАВЛЕНИЯ
2.1 КНОПКИ УПРАВЛЕНИЯ
2.1.1 Блок управления в соответствии с рисунком 4 имеет
кнопки управления (далее – кнопки), обозначеные символами.
ЗАПРЕЩАЕТСЯ при нажатии кнопок использовать посто-
ронние предметы и прилагать чрезмерные усилия во избежание
деформации поверхностей кнопок и их поломки.
2.2 ДИСПЛЕЙ
2.2.1 На дисплее в соответствии с рисунками 4, 5 отобража-
ются индикаторы работы холодильника (подсвечены на рисунке
условно).
2.3 СВЕТОВЫЕ ИНДИКАТОРЫ
2.3.1 Индикаторы, обозначенные на рисунке 5, указывают на
включение функций, отображают выбранную температуру.
2.3.2 Индикация повышенной температуры в МО (
)
Индикатор
в соответствии с рисунком 5 горит, если темпе-
ратура в МО повысилась (например, при первом включении или
включении после уборки, после загрузки большого количества
свежих продуктов). Кратковременное включение индикатора
(например, при длительном открытии двери МО) не является при-
знаком неисправности холодильника: при понижении температуры
в отделении индикатор
автоматически гаснет.
При длительном включении индикатора следует проверить
качество хранящихся продуктов и вызвать механика сервисной
службы.
Мигание индикатора
является сигналом размораживания
продуктов из-за сбоев в подаче напряжения в электрической сети
или его отключения на неопределенное время с последующим
включением. Мигание отключается нажатием кнопки
.
2.4 ЗВУКОВАЯ СИГНАЛИЗАЦИЯ
2.4.1 Звуковой сигнал включается, если дверь ХО или МО
открыта более 60 секунд. Выключается звуковой сигнал при за-
крывании двери отделения либо при нажатии кнопки
(при
открытой двери отделения). Если дверь МО остается открытой
в течение 3 минут (после выключения звукового сигнала кноп-
кой
), звуковой сигнал раздается снова.
2.4.2 Звуковой сигнал также раздается при нажатии кнопок
управления, при выборе, включении или выключении функции.
2.5 БУКВЕННО-ЦИФРОВЫЕ ПОКАЗАНИЯ БЛОКА УПРАВ-
ЛЕНИЯ
2.5.1 На индикаторах температуры МО и ХО могут загорать-
ся буквенно-цифровые показания, связанные с диагностикой ра-
боты холодильника:
– «H». Мигает, если температура в отделении выше установ-
ленной (при подключении холодильника к электрической сети,
при открытой длительное время двери отделения, при загрузке
большого количества свежих продуктов и т.п.). Индикатор гаснет
после восстановления в отделении выбранной температуры;
– «L». Мигает, если температура в отделении ниже установ-
ленной. Гаснет после восстановления в отделении установленной
температуры;
– «SC». Загорается при включении функции «Суперохлажде-
ние ХО» и гаснет после ее выключения;
– «SF». Загорается при включении функции «Замораживание»
и гаснет после ее выключения;
– «F1», «F2», «F3». Загораются при неисправностях.
При высвечивании на блоке управления показаний «F1»,
«F2», «F3», а также при мигании «L», «H» более 24 ч необходимо
вызвать механика сервисной службы для устранения неисправ-
ностей.
3 УПРАВЛЕНИЕ РАБОТОЙ ХОЛОДИЛЬНИКА
3.1 ВКЛЮЧЕНИЕ ХОЛОДИЛЬНИКА
3.1.1 Для включения холодильника следует длительно (более
3 с) удерживать нажатую кнопку
. На дисплее загорятся инди-
каторы
и , а также показания температуры в МО и ХО, которые
были установлены до отключения холодильника. На индикаторах
температуры в ХО и в МО будет мигать «H», если температура в

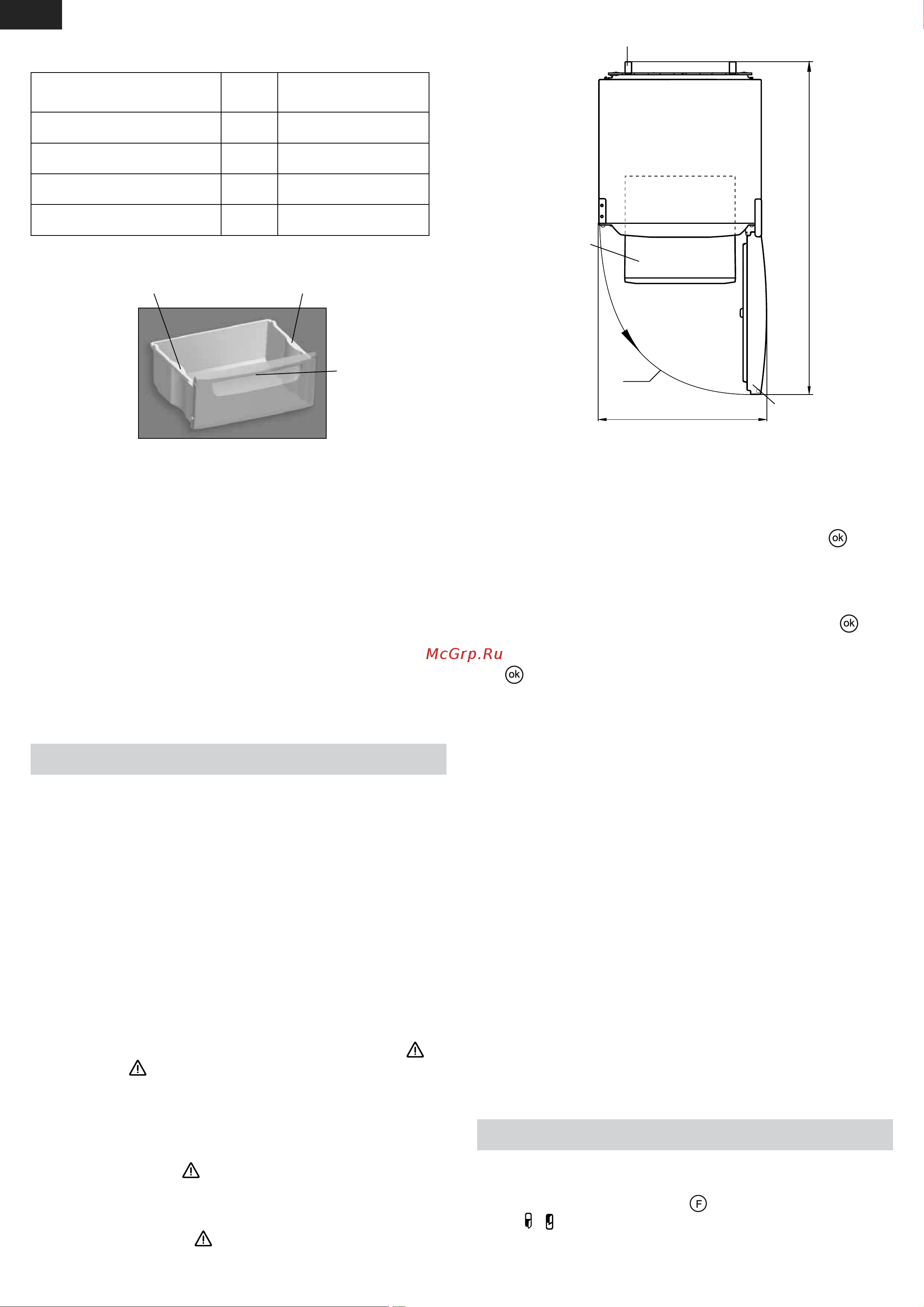

Рисунок 3 – Корзина
ручка ручка
ручка
Рисунок 2 – Холодильник (вид сверху)
упор задний
корзина
дверь МО
90
0
613
1202
Таблица 1 – Климатические классы
Класс Символ
Диапазон температур
окружающей среды,
0
С
Умеренный расширенный SN От 10 до 32
Умеренный N От 16 до 32
Субтропический ST От 16 до 38
Тропический T От 16 до 43
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
