7
UKR

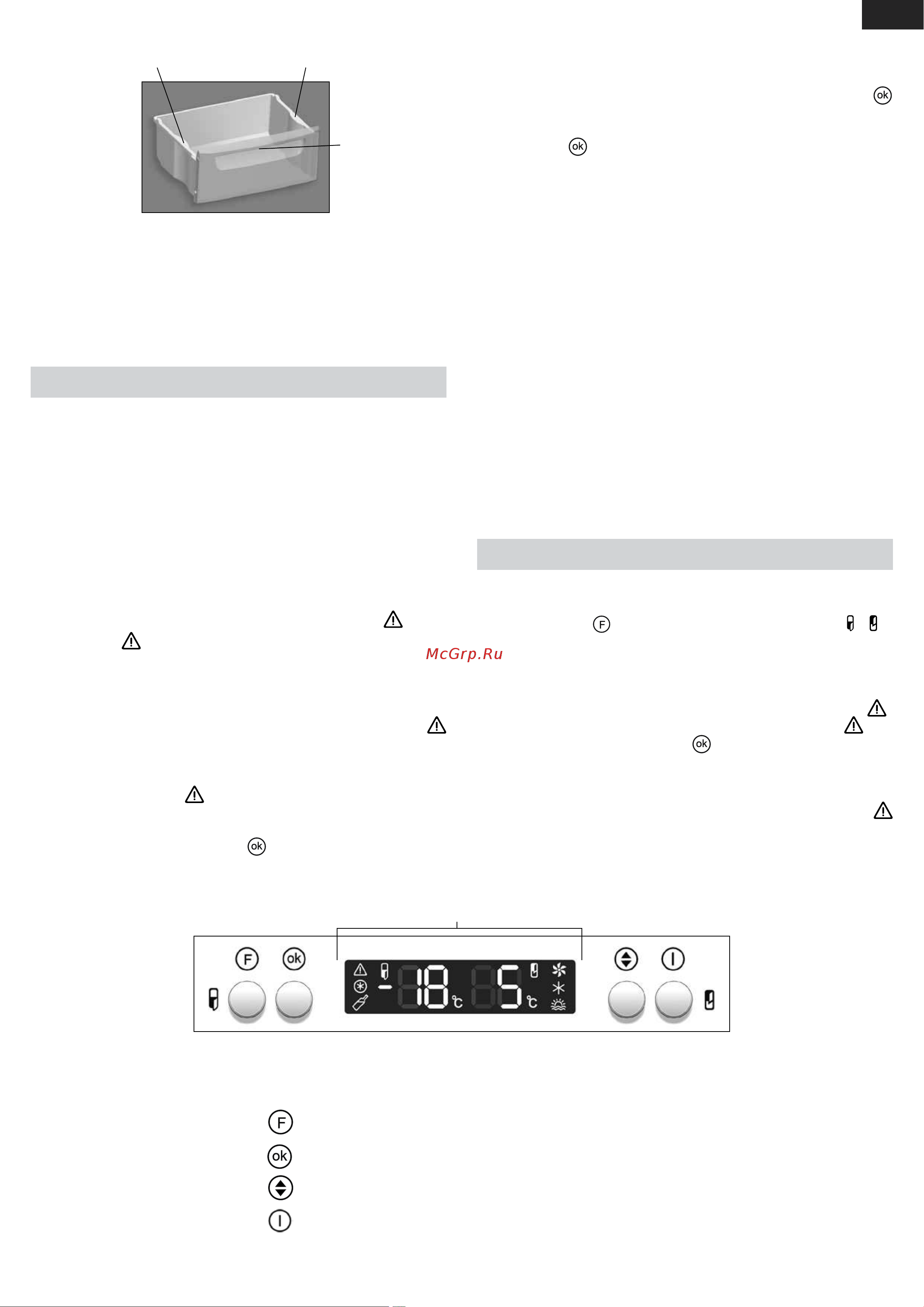

Рисунок 3 – Кошик
ручка ручка
ручка
1.10 Кошики МВ мають ручку на передній панелі для зручності
під час завантаження та вивантаження продуктів, а також ручки на
бокових поверхнях (крім нижнього кошика) для переміщення поза
холодильником у відповідності з рисунком 3.
2 БЛОК КЕРУВАННЯ
2.1 КНОПКИ КЕРУВАННЯ
2.1.1 Кнопки керування (далі – кнопки) позначені на рисунку 4.
ЗАБОРОНЯЄТЬСЯ при натисканні кнопок використовувати
сторонні предмети та докладати надмірних зусиль щоб уникнути
деформації поверхні кнопок та їх поломки.
2.2 ДИСПЛЕЙ
2.2.1 На дисплеї (у відповідності з рисунками 4, 5)
відображуються індикатори роботи холодильника (підсвічені на
рисунку умовно).
2.3 СВІТЛОВІ ІНДИКАТОРИ
2.3.1 Індикатори, що позначені на рисунку 5, вказують на вми-
кання функцій, відображають вибрану температуру.
2.3.2 Індикація підвищеної температури в МВ (
)
Індикатор
у відповідності з рисунком 5 горить, якщо темпе-
ратура в МВ підвищилась (наприклад, при першому вмиканні або
вмиканні після прибирання, після завантаження великої кількості
свіжих продуктів). Короткочасне вмикання індикатора (наприклад,
при тривалому відчиненні дверей МВ) не є ознакою несправності
холодильника: при зниженні температури у відділенні індикатор
автоматично гасне.
При тривалому вмиканні індикатора слід перевірити якість
продуктів, що зберігаються, і викликати механіка сервісної служби.
Мигання індикатора
є сигналом розморожування продуктів
із-за збоїв в подачі напруги в електричній мережі або його вим-
кнення на невизначений час з наступним вмиканням. Мигання
вимикається натисканням кнопки
.
2.4 ЗВУКОВА СИГНАЛІЗАЦІЯ
2.4.1 Звуковий сигнал вмикається, якщо двері ХВ або МВ
відкриті більше 60 секунд. Вимикається звуковий сигнал під час
закривання дверей відділення або під час натискання кнопки
(при відчинених дверях відділення). Якщо двері МВ залишаються
відчиненими протягом 3 хвилин (після вимикання звукового сиг-
налу кнопкою
), звуковий сигнал лунає знову.
2.4.2 Звуковий сигнал також лунає під час натискання кно-
пок керування, під час вибору, вмикання або вимикання функції.
2.5 БУКВЕНО-ЦИФРОВІ ПОКАЗАННЯ БЛОКА КЕРУВАННЯ
2.5.1 На індикаторах температури МВ и ХВ можуть загоратися
буквено-цифрові показання, що пов’язані з діагностикою роботи
холодильника:
– «H». Мигає, якщо температура у відділенні вище встановленої
(під час підключення холодильника до електричній мережі, при
відкритих тривалий час дверях відділення, під час завантаження
великої кількості свіжих продуктів и т.п.). Індикатор гасне після
відновлення в відділенні вибраної температури;
– «L». Мигає, якщо температура в відділенні нижче встановленої.
Гасне після відновлення у відділенні встановленої температури;
– «SC». Загорається при вмиканні функції «Суперохолодження
ХВ» и гасне після її вимикання;
– «SF». Загорається при вмиканні функції «Заморожування» и
гасне після її вимикання;
– «F1», «F2», «F3». Загораються при несправностях.
При висвіченні на блоці управління свідчень «F1», «F2», «F3»,
а також при миганні «L», «H» більше 24 ч необхідно викликати
механіка сервісної служби для усунення несправностей.
3 КЕРУВАННЯ РОБОТОЮ ХОЛОДИЛЬНИКА
3.1 ВМИКАННЯ ХОЛОДИЛЬНИКА
3.1.1 Для вмикання холодильника слід тривало (більше 3 с)
натиснути кнопку
. На дисплеї загораються індикатори и , а
також показання температури в відділеннях які були встановлені
до вимикання холодильника. На індикаторах температури в ХВ і в
МВ починає мигати «H», якщо температура в відділеннях вища за
вибрану температуру зберігання.
Після вмикання холодильника починає мигати індикатор
,
так як температура в МВ підвищена. Мигання індикатора
слід
відключити натисканням кнопки
– індикатор починає горіти
постійно. Потім слід вибрати температуру в відділеннях та додаткові
функції (за необхідності). Вибрані показання температур на
індикаторах знову замінюються на мигаючі «Н».
Через проміжок часу мигання «H» припиняється, індикатор
гасне і на дисплеї з’являються показання встановлених температур
в ХВ и в МВ. В холодильник можна поміщати продукти.
Рисунок 4 – Блок керування
Кнопки керування
– вмикання (вимикання) холодильника/вибір функції;
– вмикання функції/ вимикання звукового сигналу;
– вибір температури;
– вмикання (вимикання) ХВ
дисплей
