6

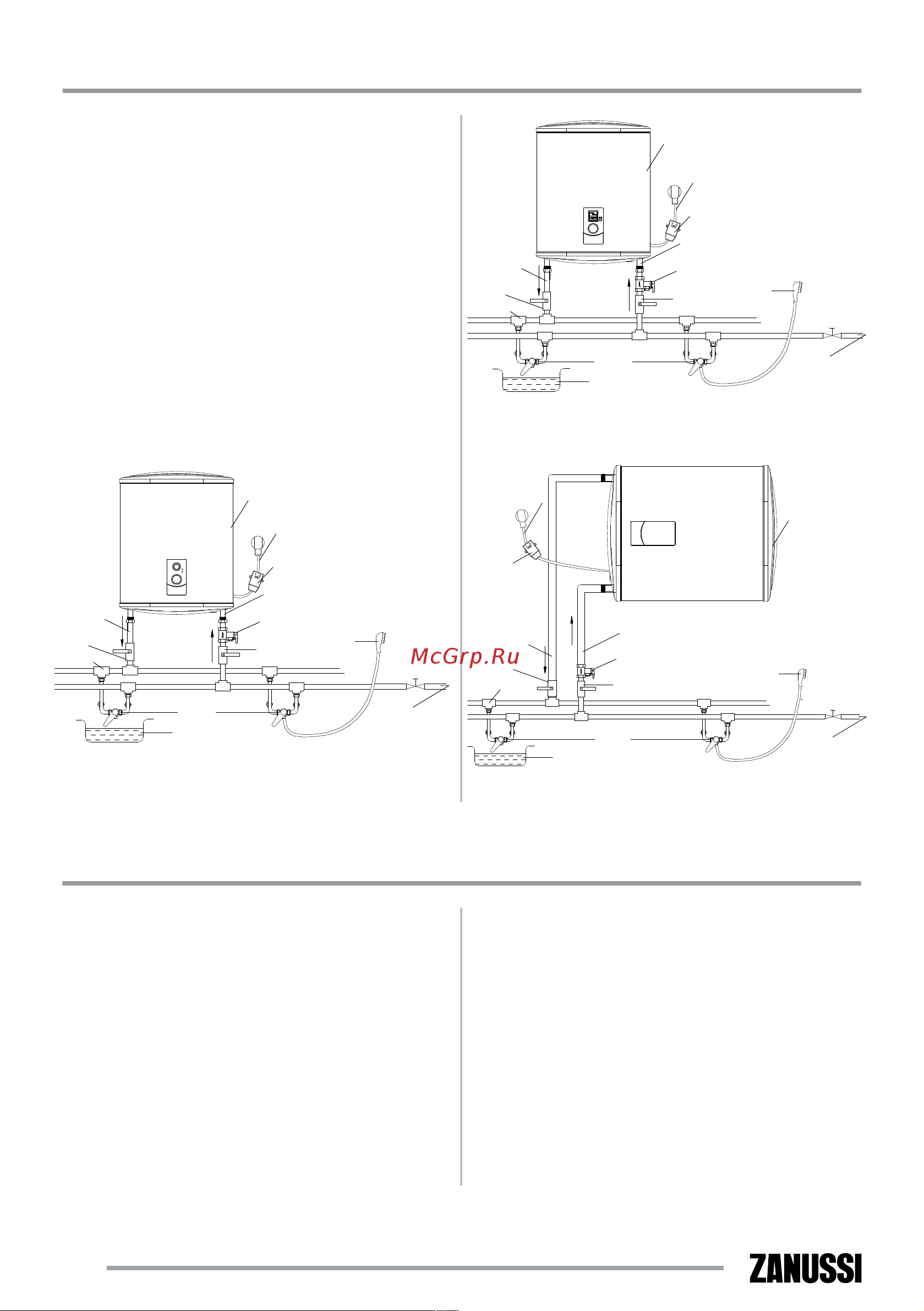

Подключение к водопроводу
Подключение к электрической сети
1. Для подключения водонагревателя к водо-
проводу применяются трубы диаметром
G1/2.
2. Подключение обратного предохранительно-
го клапана: клапан следует устанавливать
в месте входа холодной воды (удостоверь-
тесь, что гибкая сливная трубка установле-
на, на отверстие спуска давления и слива
воды и направлена вниз).
3. Во избежание протечек при подключении
трубопровода на концы резьбовых соедине-
ний следует установить резиновые уплотни-
тельные прокладки.
4. Если необходимо реализовать многоканаль-
ную систему водоснабжения, используйте
способ соединения (см. рис. 7 и 8).
шнур
питания
водонагреватель
УЗО
выход
горячей воды
кран на выходе
горячей воды
тройник
водозабора
душевая
насадка
магистраль
холодного
водоснабжения
вход холодной
воды
обратный
предохранительный
клапан
кран на входе
холодной воды
смеситель
ванна
Рис. 7
водонагреватель
шнур
питания
УЗО
выход
горячей воды
кран на выходе
горячей воды
тройник
водозабора
душевая
насадка
магистраль
холодного
водоснабжения
вход холодной
воды
обратный
предохранительный
клапан
кран на входе
холодной воды
смеситель
ванна
Рис. 8
водонагреватель
шнур
питания
УЗО
выход
горячей воды
кран на выходе
горячей воды
тройник
водозабора
душевая
насадка
смеситель
магистраль
холодного
водоснабжения
вход холодной
воды
обратный
предохранительный
клапан
кран на входе
холодной воды
ванна
Рис. 9
Все водонагреватели накопительного типа
данной серии рассчитаны на подключение к
электрической сети с однофазным напряжени-
ем 220/230 В. Перед подключением убедитесь,
что параметры электросети в месте подключе-
ния соответствуют параметрам, указанным на
табличке с техническими данными прибора.
При установке водонагревателя следует
соблюдать действующие правила электробе-
зопасности.
При установке водонагревателя в ванной ком-
нате или туалете следует принимать во внима-
ние ограничения, связанные с существованием
запрещенного и защитного объемов.
Запрещенный объем — это пространство,
ограниченное тангенциальными и вертикаль-
ными плоскостями по отношению к внешним
краям ванны, унитаза или душевого блока и
плоскостью, расположенной над ними или над
полом, если сантехника смонтирована на полу,
на высоте 2,25 м.
Защитный объем — это пространство, огра-
ничивающие горизонтальные плоскости кото-
рого совпадают с плоскостями запрещенного
объема, а вертикальные плоскости отстоят от
соответствующих плоскостей запрещенного
объема на 1 м.
