Sven MS-302 — керівництво з експлуатації мультимедійної акустичної системи 2.1 [16/16]
![Sven MS-302 [16/16] Ms 302](/views2/1869045/page16/bg10.png)
Керівництво з експлуатації
UKR UKR
16
17
Мультимедійна акустична
система 2.1
MS-302
Пульт дистанційного управління:
a : вмикання/вимикання АС;
скидання налаштувань регулятора рівня та еквалайзера
(короткочасне натиснення)
b 0-9: цифрове поле
c : вмикання/вимикання звуку
d PC: вибір режиму PC (лінійний вхід)
e USB/SD: вибір режиму програвання файлiв з карт пам’яті
f : Відтворення/Пауза (короткочасне натиснення у режимі
“програвач”);
автоматичний пошук старт/стоп (довготривале натиснення
у режимі “радіо”)
g : перехід на попередній трек (короткочасне натиснення
у режимі “програвач”);
перехід на попередню станцію** (короткочасне натиснення
у режимі “радіо”)
h TUNING-/+: кнопки для ручного налаштування на
необхідну частоту радіостанції. Коротке
натискання
–
збільшення/зменшення частоти з кроком 100 кГц. При
тривалому натисканні активується режим пошуку першої
(вгору/вниз по частоті) радіостанції
i VOL+/-: регулювання рівня гучності
j FM: кнопка вмикання режиму “радiо”
k EQ: кнопка вмикання режиму еквалайзера (в режимі
“програвач”)
l : перехід на наступний трек (короткочасне натиснення
в режимі “програвач”;
перехід на наступну станцію
** (короткочасне натиснення
у режимі “радіо”)
Встановлення батарейок у пульт ДУ:
• Відкрийте відсік для батарейок на задній стороні пульта ДУ.
• Вставте батарейки типу ААА (з комплекту).
• Закрийте відсік для батарейок.
Примітки:
• Використовуйте ПДУ під кутом не більше 30° на відстані не більше 7 метрів.
• Якщо ПДУ не працює, перевірте наявність батарейок або замініть розряджені на нові.
• Виймайте батареї з пульта, якщо не збираєтеся користуватися ним протягом тривалого
часу (понад тиждень).
* Носії потрібно відформатувати в FAT, FAT32. Можна використовувати картки пам’яті SDHC class 10
і нижче. Не рекомендується підключення зовнішніх жорстких дисків та інших пристроїв, відмінних від
USB flash, це може призвести до пошкодження АС.
** Перемикання цих частот відбувається, якщо у пам’яті записані станції.

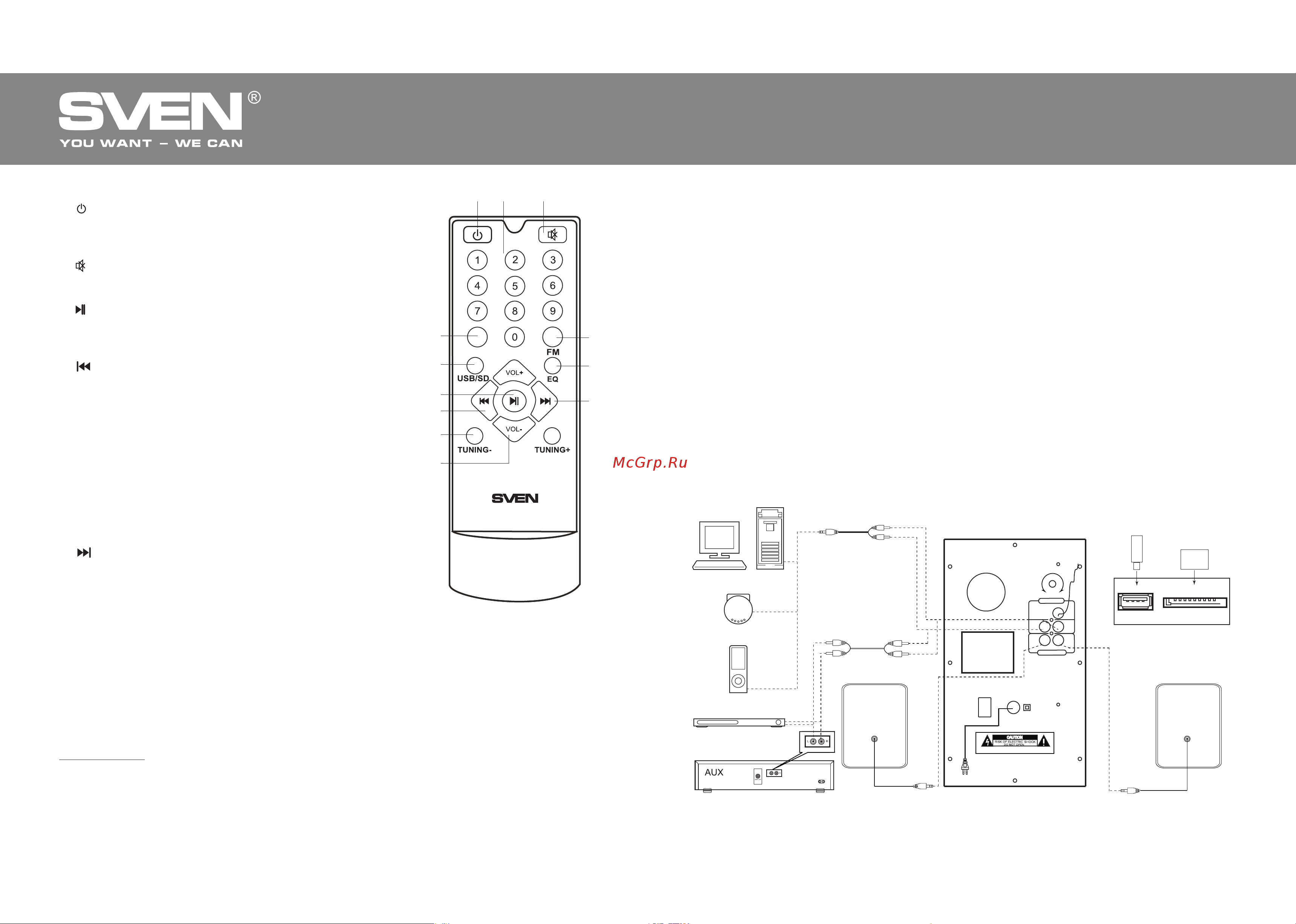

Мал. 3. Пульт ДУ
e
i
f
h
g
d
k
l
j
b
ca
PC
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС
• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
Сабвуфер випромінює неспрямований звук, тому його можна розташувати в будь-якому місці
кімнати, де сабвуфер звучатиме якнайкраще.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому вста-
новлюйте АС якомога далі від цих пристроїв.
Підключення АС
Модель MS-302 можна підключити практично до будь-яких джерел аудіосигналу: DVD/CD-
плеєрів, ПК, ноутбуку тощо (див. схему на мал. 4).
• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть колон-
ки до роз’ємів AUDIO OUTPUT L/R l сабвуфера. Праву колонку за допомогою акустичного
кабелю з’єднайте з виходом AUDIO OUTPUT R сабвуфера, а ліву колонку – з виходом AUDIO
OUTPUT L (див. схему на мал. 4).
Примітка. Перевірте надійність фіксації роз’ємів.
• Для підключення АС до ПК, МР3/CD-плеєрів використовуйте сигнальний кабель 2RCA до
mini-jack (з комплекту). Для цього підключіть спочатку RCA-джеки сигнального кабелю до
роз’ємів L і R аудіовходу AUDIO INPUT k, а далі підключіть mini-jack (Ø 3,5 мм) сигнального
кабелю до порту LINE OUT звукової карти ПК або аудіовиходу (OUTPUT) МР3/CD-плеєра, як
показано на мал. 4.
FM
AN T
L
R
L
R
AUD IO INPU T
AUD IO O UT PU T
ON
OFF
~2 30V /5 0H z
BA SS
WARNING:SHOCK HAZARD-DO NOT OPEN
Ma de in c hin a
PC
Мал. 4. Схема підключення
FM-антена
Права
колонка
Ліва
колонка
Підключення
USB flash/SD-карток
CD-програвач
Cигнальний кабель
2RCA до 2RCA
Сигнальний кабель
2RCA до mini-jack
CD
Комп’ютер
DVD
Плеєр
USB
SD
SD/MMC
USB
