• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в

том числе, эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендуемым

Продавцом (изготовителем);

• наличия на изделии механических повреждений (сколов, трещин, и т.д.), воздействий на изделие чрезмерной силы,

химически агрессивных веществ, высоких температур, повышенной влажности/запыленности, концентрированных паров,

если что-либо из перечисленного стало причиной несправности изделия;

• ремонта/наладки/инсталляции/адаптации/пуска в эксплуатацию изделия не уполномоченными на то организациями/

лицами;

• стихийных бедствий (пожар, наводнение и т.д.) и других причин находящихся вне контроля Продавца (изготовителя)

и Покупателя, которые причинили вред изделию;

• неправильного подключения изделия к электрической, газовой или водопроводной сети (в т.ч. не выполнение тре-

бований раздела Монтаж Инструкции по эксплуатации), а также неисправностей (не соответствия рабочим параметрам и

безопасности) электрической, газовой или водопроводной сети и прочих внешних сетей;

• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, насекомых и

продуктов их жизнедеятельности, и т.д.

• неправильного хранения изделия;

• необходимости замены расходных материалов: ламп, фильтров, элементов питания, аккумуляторов, предохра-

нителей, а также стеклянных/фарфоровых/матерчатых и перемещаемых вручную деталей и других дополнительных

быстроизнашивающихся/сменных деталей (комплектующих) изделия, которые имеют собственный ограниченный период

работоспособности, в связи с их естественным износом, или если такая замена предусмотрена конструкцией и не

связана с разборкой изделия;

• дефектов системы, в которой изделие использовалось как элемент этой системы.

Особые условия гарантийного обслуживания водонагревательных приборов

Настоящая гарантия не предоставляется, если неисправности в водонагревательных приборах возникли в результате:

не выполнения либо нарушения требований по монтажу и экплуатации, указанных в инструкции по эксплуатации, замер-

зания или всего лишь однократного превышения максимально допустимого давления воды, указанного на заводской

табличке с характеристиками водонагревательного прибора; эксплуатации без защитных устройств или устройств не

соответствующих техническим характеристикам водонагревательных приборов; использование коррозийно¬активной

воды; коррозии от электрохимической реакции, несвоевременного технического облуживания водонагревательных

приборов в соответствии с инструкцией по эксплуатации (в том числе: несоблюдение установленных инструкцией перио-

дичности и сроков проведения технического обслуживания, в объеме, указанном в инструкции).

Покупатель-потребитель предупрежден о том, что в соответствии с п.11 «Перечня непродовольственных товаров

надлежащего качества, не подлежащих возврату или обмену на аналогичный товар другого размера, формы, габарита,

фасона, расцветки или комплектации» Пост. Правительства РФ от 19.01.1998. №55 он не вправе требовать обмена

купленного изделия в порядке ст. 25 Закона «О защите прав потребителей» и ст. 502 ГК РФ.

С момента подписания Покупателем Гарантийного талона считается, что:

• Вся необходимая информация о купленном изделии и его потребительских свойствах в соответствии со ст. 10

Закона «О защите прав потребителей» предоставлена Покупателю в полном объеме;

• Покупатель получил Инструкцию по эксплуатации купленного изделия на русском языке и ............................................

...................................................................................................................................................................................;

• Покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации куплен-

ного изделия;

• Покупатель претензий к внешнему виду/комплектности/ .....................................................................................................

.............................................................................................................................................................................................................

.................................................................................................................. купленного изделия не имеет.

Покупатель:

Подпись: Дата:

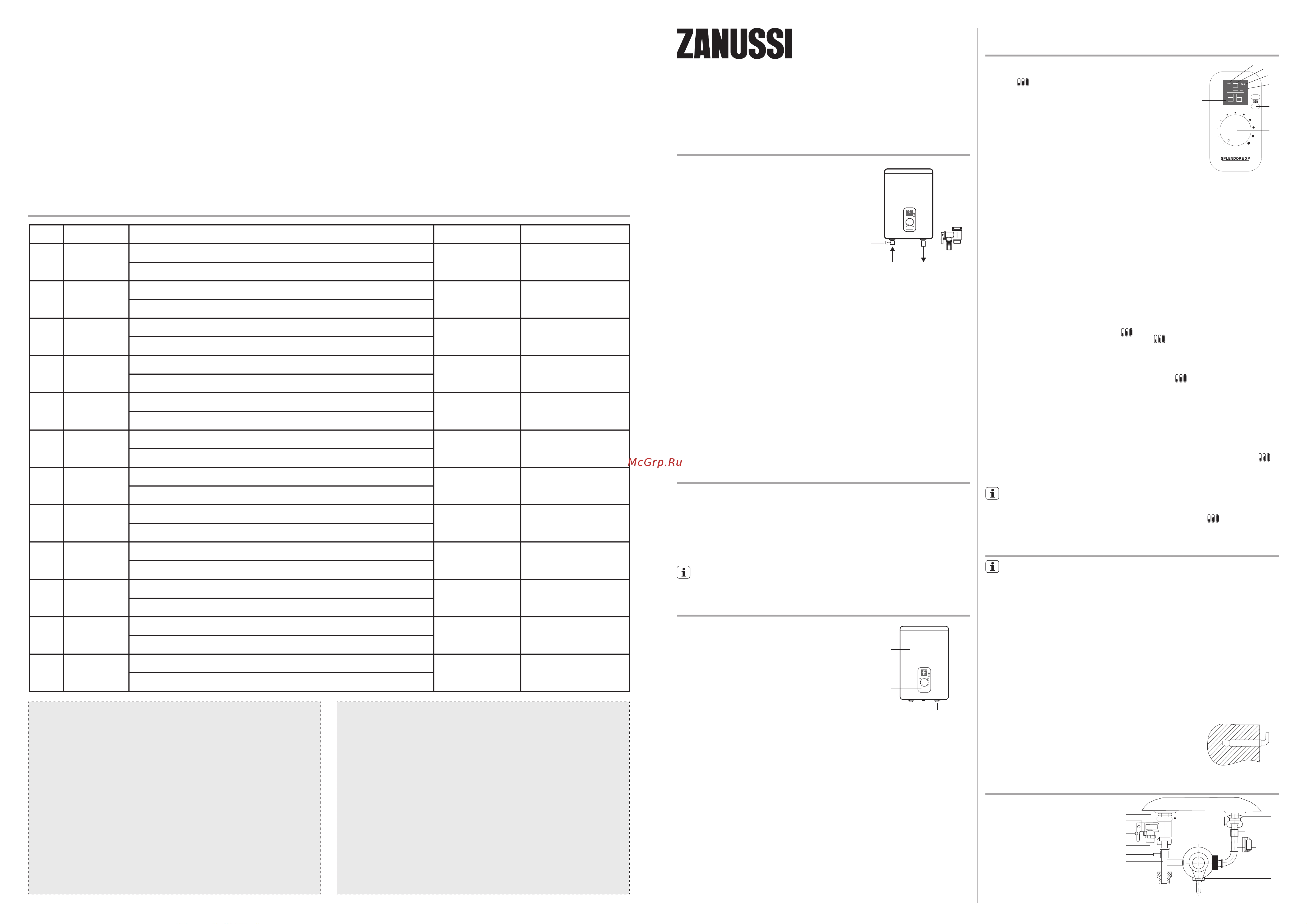

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Электроводонагреватель аккумуляционный бытовой

ZWH/S 30-100 Splendore XP 2.0,

ZWH/S 30-100 Splendore XP 2.0 Silver

Правила безопасности

Горячая

вода

Холодная

вода

Рис. 1

1. Предохранительный сливной клапан.

• Розетка электропитания должна быть надежно заземлена.

Номинальный ток розетки должен быть не ниже 10А. Розетка и

вилка должны всегда быть сухими, чтобы не допустить короткого

замыкания в электрической сети.

• Стена, на которую устанавливается водонагреватель, должна

быть рассчитана на нагрузку, вдвое превышающую общий вес

водонагревателя, заполненного водой.

• Предохранительный обратный клапан следует устанавливать в

месте входа холодной воды (см. рис. 1).

• При первом использовании водонагревателя (или при первом

использовании после технического обслуживания или чистки) не

следует включать питание водонагревателя до полного заполне-

ния водой. Во время заполнения бака водонагревателя следует

открыть кран горячей воды для спуска воздуха. Как только бак

наполнится водой и из крана потечет вода, кран можно закрыть.

• Во время нагрева воды из отверстия выпуска давления обратного

предохранительного клапана может поступать вода. Это нормаль-

ное явление. Однако в случае больших утечек следует связаться

со специалистами по техническому обслуживанию. Отверстие

выпуска давления ни при каких обстоятельствах не должно быть

заблокировано; в противном случае это может привести к поломке водонагревателя.

• На отверстие выпуска давления в предохранительном клапане нужно установить дренажную трубку и вывести

ее в канализацию на случай слива воды и стравливания избыточного давления*. Дренажная трубка, соединен-

ная с отверстием выпуска давления, должна быть направлена вниз.

• Температура воды внутри водонагревателя может достигать 75°C. Во избежание ожогов вы можете регулиро-

вать температуру воды при помощи крана смесителя.

• Слить воду из водонагревателя можно с помощью обратного предохранительного клапана, перекрыв при этом

подачу холодной воды в водонагреватель и открыв дренажную ручку на предохранительном клапане. При этом

слив воды из водонагревателя должен осуществляться через дренажное отверстие в клапане в систему отвода

канализации (при сливе воды откройте на смесителе кран горячей воды для заполнения водонагревателя воз-

духом).

• Не оставляйте водонагреватель, наполненный водой, без питания и нагрева воды в помещении, где температу-

ра может быть ниже 0

С.

• В случае длительного отсутствия либо длительного неиспользования прибора перекрывайте краны на входе и

выходе из водонагревателя и отключайте его от электрической сети, вынув вилку из розетки.

• В случае повреждения одной из деталей водонагревателя необходимо связаться со специалистами по техниче-

скому обслуживанию для осуществления ремонта. Следует использовать только запасные детали, поставляе-

мые производителем.

• Данное устройство не предназначено для использования людьми (включая детей) с ограниченными физически-

ми или умственными способностями и недостатком навыков или знаний, за исключением случаев показа или

правильного инструктирования человеком, несущим ответственность за их безопасность.

• Дети должны находиться под контролем для недопущения игры с прибором.

• Из соображений безопасности для детей не оставляйте лежать упаковку (полиэтиленовую пленку, картон) без

присмотра.

• Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

Назначение

Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода

холодной воды. Применяется исключительно в бытовых целях, вода из водонагревателя не предназначена для питья

и приготовления пищи.

Ус та нов ка и пер вый за пуск во до на гре ва те ля долж ны про из во дить ся ква ли фи ци ро ван ным спе ци а ли с том, ко то рый

мо жет не сти от вет ствен ность за пра виль ность ус та нов ки и дать ре ко мен да ции по ис поль зо ва нию во до на гре ва те ля.

При под клю че нии долж ны быть со блю де ны дей ству ю щие стан дар ты и пра ви ла.

Перед установкой водонагревателя удостоверьтесь, что заземляющий электрод розетки должным образом зазем-

лен. В случае отсутствия заземляющего электрода в розетке необходимо заземлить водонагреватель отдельным

заземляющим проводом к выводу заземления на крепеже фланца нагревательного элемента. В случае отсутствия

заземления запрещается осуществлять установку и эксплуатацию изделия.

Примечание:

Запрещается применять переносные розетки.Неправильная установка и эксплуатация электрического водонагрева-

теля может привести к несчастным случаям или имущественному ущербу.

Устройство прибора

1 Корпус

2 Панель управления

3 Выход горячей воды

4 Вход холодной воды

5 USB-разъем для подключения Wi-Fi модуля (продается отдельно)

Автоматический контроль температуры воды:

Открыв кран с горячей водой на смесителе на выходе водонагревателя,

на вход начинает поступать холодная вода. Вода в баке смешивается и ее

температура понижается. Датчик термостата реагирует на понижение тем-

пературы воды, автоматически включается нагревательный элемент (ТЭН)

и подогревает воду до заданной температуры. Когда температура достигнет

заданной величины, ТЭН автоматически отключается.

Три уровня защиты водонагревателя:

• защита от перегрева;

• защита от превышающего норму гидравлического давления;

• УЗО (устройство защитного отключения).

Внутренние резервуары изготовлены из высококачественной медицинской нержавеющей стали. В качестве допол-

нительной защиты внутреннего бака от коррозии водонагреватель оснащен магниевым анодом. Не забывайте

проводить регулярное, не реже 1-го раза в год, техническое обслуживание и при необходимости замену магниевого

анода**.

Тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуатации, имеет долгий срок службы при

правильной эксплуатации.

Экономичный режим (eco) на панели управления обеспечивает:

• нагрев воды в водонагревателе только до температуры около 55 °С;

• снижает вероятность образования накипи;

• влияет на повышение рабочего ресурса водонагревателя.

Внутренняя утолщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять температуру нагре-

той воды, сводит к минимуму теплопотери и снижает энергопотребление водонагревателя.

Встроенный температурный регулятор: обеспечивает постоянный и надежный контроль температуры воды в водо-

нагревателе.

Перед нагревом воды цифровой дисплей будет показывать температуру холодной воды, поступающей в водонагре-

ватель. С помощью ручки регулировки Вы можете устанавливать температуру нагрева до 75°C. Шкала регулировки

отмечена диапазоном:

Low – низкая температура нагрева (35°C);

Eco – экономичный режим – 50-55°С;

MAX – высокая температура нагрева (75°C).

* При нагреве вода расширяется, в результате увеличивается давление в водонагревателе. Во избежа-

ние повреждения водонагревателя обязательно используйте предохранительный клапан.

** Только для моделей, оснащенных магниевым анодом.

*** При отсутствии необходимости подключения водонагревателя к последующей точке водоразбора

устанавливается заглушка.

Простая и удобная эксплуатация и обслуживание водонагревателя.

Панель управления

power

on/o

off high

low

eco

°C

Splendore XP 2.0 (Silver)

1. Кнопка «°С» — микропереключатель, при нажатии на экране отображается

установленная температура нагрева

2. Кнопка

— миркопереключатель управляет ступенями мощности —

нажатие поочередно включает режимы step1 (700 Вт), step2 (1300 Вт), step3

(2000Вт), «nF». Экран отображает режим мощности и текущую температуру

или режим «nF».

Символы «nF» мигающие на дисплее попеременного с температурой воды

в приборе означают, что режим «Антизамерзание» в стадии ожидания и

если вода в водонагревателе опустится ниже +4 °С режим активируется,

включится нагрев и символы «nF» буду гореть постоянно. После достижения

температуры воды внутри бака +5 °С режим «Антизамерзание» снова перей-

дет в стадию ожидание, нагрев прекратится и символы «nF» будут мигать на

дисплее попеременно с температурой воды внутри прибора.

Символы «Sc» на дисплее означают, что включен режим «BST - Bacteria

Stop Technology» (система профессиональной антибактериальной очистки

воды). При данном режиме вода в приборе нагревается до температуры 70

°С и удерживается на таком уровне в течение 20 минут. Режим позволяет

прекратить размножение бактерий, например легионелл, размножающихся в воде при долгом неиспользовании

прибора.

3. Дисплей

4. Индикатор «Power» — загорается когда идет нагрев.

5. Ступени мощности нагрева (Н1 1700, Н2 1300, Н3 2000);

6. Индикатор «ECO» загорается при установленной температуре в диапазоне от 50 до 55 градусов;

7. Текущая температура воды в баке

8. Ручка регулировки температуры

off — метка соответствует отключению водонагревателя, переводя рукоятку в положение off раздается

характерный щелчок.

low — метка соответствует минимальной температуре нагрева воды в водонагревателе (включение

нагрева).

eco — метка экономичного режима соответствует температуре нагрева воды в водонагревателе до 55 °С.

high — метка справа соответствует максимальной температуре нагрева воды в водонагревателе (75 °С)

Вне зависимости от выбранного режима мощности при помощи ручки регулировки можно выбрать температуру, до

которой необходимо нагреть воду. Когда происходит нагрев воды до заданной температуры, то на дисплее отобража-

ется тот режим, который выбран. Когда нагрев до заданной температуры произошел, то выбранный режим мощности

начинает мигать с периодичностью раз в секунду.

Функция таймер или отложенный запуск

Система может установить время подготовки горячей воды на время заданное на часы или сутки:

Установка таймера часов: При зажатии верхней кнопки «°С» на 5 сек, нижняя цифра начинает мигать 00, при

повторном нажатии верхней кнопки «°С» увеличивается на 1 час, при зажатии верхней кнопки «°С» увеличивает

часы +1 час каждые 0,5 сек, диапазон настройки от 1 до 99 часов.

Установка таймера дней: При зажатии нижней кнопки

на 5 сек, нижняя цифра начинает мигать 00, при повтор-

ном нажатии увеличивается на 1 день, при зажатии нижней кнопки

увеличивает дни на 1 день каждые 0.5 сек,

диапазон настройки от 1 до 99 дней.

Через 5 секунд после последнего нажатия, система принимает установленное время, в режим ожидания, нагрев

отключен экран отображает текущую температуру в баке.

Обнуление таймера производится путем поворота регулятора в положение OFF.

Установка режима «Антизамерзание»

Когда водонагреватель подключен к сети, нажать кнопку выбора мощности

и выбрать режим

«Антизамерзание». Изначально стоит режим мощности 1, нажатие на кнопку один раз включает режим мощности 2,

нажимая два раза подряд на кнопку мощности включается режим мощности 3, нажимая три раза подряд включается

режим «Антизамерзание». Когда режим «Антизамерзание» активируется, на экране будет индицироваться символ

«nF», если температура упадет до +4 °С, активируется режим мощности 3 и вода будет нагрета до +5 °С. Когда

вода в баке достигнет +5°С, нагревательные элементы будут обесточены. Данный режим будет активным, только

когда ручка регулировки температуры на контрольной панели находится не в крайнем левом положении OFF (когда

водонагреватель не выключен). Чтобы выйти из режима «Антизамерзание» нужно покрутить ручку регулировки тем-

пературы и сразу же включится режим мощности 1, либо дальше нажать кнопку выбора мощности, при этом также

произойдет переход в режим мощности 1.

Установка режима «BST - Bacteria Stop Technology» (система профессиональной антибактериальной

очистки воды)

Для того, чтобы войти в данный режим, пользователь должен нажать и удерживать кнопку выбора мощности

в течение трех секунд. Данный режим работает параллельно с режимами мощности 1, 2 и 3. Когда активируется

данный режим, на экране будут загораться символы «Sc» в течение 1 секунды каждые 3 секунды. В интервалах

между индицированием символов «Sc» на дисплее будет отображена текущая температура воды в баке. Когда

режим будет активен на экране постоянно горит «Sc».

Примечание:

Первая активация режима будет через 2-3 дня после установки, затем раз в неделю. Если вдруг будет отключено

электричество и затем будет его подача, счетчик времени продолжает отчет не начиная отсчет сначала. Чтобы

выключить данный режим, пользователь должен удерживать клавишу выбора мощности

в течение 3 секунд.

После того, как будет произведен выход из данного режима, на экране больше не будет индицироваться символы

«Sc» каждые 3 секунды.

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные детали, предо-

ставленные производителем, ко то рые мо гут вы дер жать вес на пол нен но го во дой во до на гре ва те ля. Не устанав-

ливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено надежно. В противном

случае, электрический водонагреватель может упасть со стены, что приведет к его повреждению или может

стать причиной серьезных травм. При выборе мест под отверстия для крепежных болтов удостоверьтесь, что

с обеих сторон от стен ванной комнаты или другого помещения до корпуса водонагревателя имеется зазор не

менее 0,2 м, а со стороны подключения труб не менее 0,5м, для облегчения доступа при проведении техниче-

ского обслуживания в случае необходимости.

В случае если в водонагреватель поступает вода напрямую из скважин, колодцев или водонапорных башен, для

эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для поступающей в

водонагреватель, холодной воды.

Фильтр грубой очистки можно приобрести в специализированных магазинах.

Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.

Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену).

Установка водонагревателей серии Splendore XP (Silver) существенно облегчается возможностью установить их

как вертикально, так и горизонтально в любом месте вашего дома, в отапливаемом (!) помещении. Желательно

установить водонагреватель как можно ближе к месту использования горячей воды, поскольку чем меньше

длина труб, тем меньше потери тепла. Как показано на рис. 5а, при горизонтальной установке водонагревателя

трубы подводки должны быть расположены справа. При установке водонагревателя рядом со стеной, оставьте

рекомендованное свободное пространство для технического обслуживания. Не устанавливайте водонагрева-

тель на горизонтальной поверхности и вплотную к полу.

После выбора места монтажа определите места под два крепежных болта с

крюками (в зависимости от спецификаций выбранного изделия). Проделайте в

стене два отверстия необходимой глубины, соответствующие размеру крепежных

болтов, вставьте винты, поверните крюк вверх, плотно затяните гайки, а затем

установите на него электрический водонагреватель (см. рис. 3).

Если ванная комната слишком мала для установки водонагревателя, он может

быть установлен в любом другом помещении, защищенном от попадания

прямых солнечных лучей и дождя. Однако для сокращения тепловых потерь в

трубопроводе водонагреватель следует устанавливать как можно ближе к месту

использования воды.

Подключение к водопроводу

Водонагреватель

Горячая

вода

Холодная

вода

G1/2”

1 Сливной предохранительный клапан.

2 Ручка слива.

3 Винт фиксации ручки слива.

4 Отверстие для сброса давления воды (под-

ключения дренажной трубки).

5 Тройник подсоединения холодной воды в

бак и смесительный узел.

6 Подключение душа и/или смесителей.

7 Тройник горячей воды (для подключения

следующей точки водоразбора).

8 Заглушка трубы***.

9 Патрубок вывода горячей воды.

10 Смеситель/душ.

11 Кран на выходе горячей воды.

12 Кран на входе холодной воды.

Рис. 2

Ф.И.О. покупателя: ..........................................................................................................

.............................................................................................................................................

Адрес: ................................................................................................................................

.............................................................................................................................................

Телефон: ...........................................................................................................................

Код заказа: .......................................................................................................................

Дата ремонта: ...................................................................................................................

Сервис-центр:....................................................................................................................

Мастер: .............................................................................................................................
