a Blu/bianco
La posizione dei pin del connettore ISO sarà
diversa a seconda del tipo di veicolo. Collega-
re a e b quando il Pin 5 è del tipo controllo
antenna. In un altro tipo di veicolo, non colle-
gare mai a e b.
b Blu/bianco
Collegare al terminale di controllo del siste-
ma dell ’amplificatore di potenza (max.
300 mA 12 V CC).
c Blu/bianco
Collegare al terminale di controllo del relè
dell’antenna automatica (max. 300 mA 12 V
CC).
d Cavi altoparlanti
Bianco: Anteriore sinistro +
Bianco/nero: Anteriore sinistro *
Grigio: Anteriore destro +
Grigio/nero: Anteriore destro *
Verde: Posteriore sinistro + o subwoofer +
Verde/nero: Posteriore sinistro * o subwoo-
fer *
Viola: Posteriore destro + o subwoofer +
Viola/nero: Posteriore destro * o subwoofer
*
e Connettore ISO
In alcuni veicoli, il connettore ISO potrebbe
essere diviso in due. In questo caso, accertar-
si di collegare entrambi i connettori.
Note
! Cambiare il menu di configurazione dell’uni-
tà (vedere il manuale d’istruzioni). L’uscita
subwoofer di questa unità è mono.
! Se si usa un subwoofer da 70 W (2 W), assicu-
rarsi di collegarlo ai fili viola e viola/nero di
questa unità. Non collegare niente ai fili
verde e verde/nero.

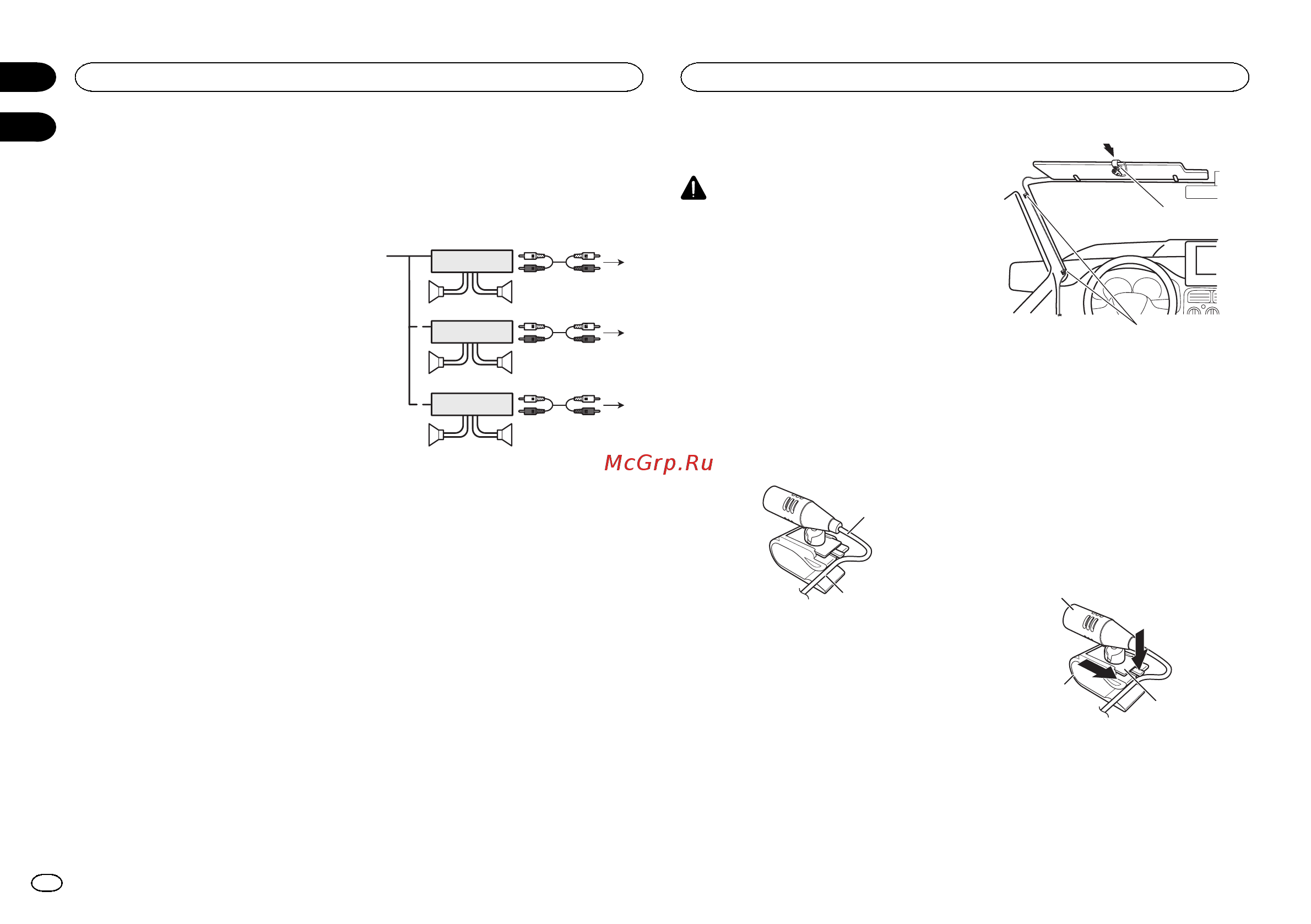

Amplificatore di potenza
(venduto a parte)
Eseguire questi collegamenti quando si usa
l’amplificatore opzionale.
1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1 Telecomando sistema
Collegare al cavo Blu/bianco.
2 Amplificatore di potenza (venduto a parte)
3 Collegare con un cavo RCA (venduto a parte)
4 All’uscita posteriore
5 Altoparlante posteriore
6 All’uscita anteriore
7 Altoparlante anteriore
8 All’uscita subwoofer
9 Subwoofer
! Solo per il modello DEH-X9500BT
ATTENZIONE
È estremamente pericoloso se il filo di sostegno
del microfono si avvolge attorno al piantone
dello sterzo o alla leva del cambio. Accertarsi
quindi di installare questa unità in modo tale da
non ostacolare la guida.
Nota
Installare il microfono in una posizione e un
orientamento tale da consentire il rilevamento
della voce della persona che utilizza il sistema.
Installazione del microfono
sull’aletta parasole
1 Inserire il cavo del microfono nella scana-
latura.
1
2
1 Cavo del microfono
2 Scanalatura
2 Installare la clip del microfono sull’aletta
parasole.
Con l’aletta parasole piegata verso l’alto, instal-
lare la clip del microfono. (Abbassare l’aletta pa-
rasole riduce la percentuale di riconoscimento
della voce.)
1
2
1 Clip del microfono
2 Morsetto
Utilizzare i morsetti venduti separatamente
per assicurare il cavo, ove necessario, all’in-
terno del veicolo.
Installazione del microfono
sul piantone dello sterzo
1 Scollegare la base del microfono dalla
clip del microfono.
Per scollegare la base del microfono dalla clip,
far scorrere la base del microfono.
1
2
3
1 Microfono
2 Clip del microfono
3 Base del microfono
Collegamenti
12
Sezione
Installazione del microfono
It
02
03
