ОРГАНЫ УПРАВЛЕНИЯ

1. Система контроля масла (Рис. 6).

При снижении уровня масла до критического уровня генератор

останавливается автоматически. На контрольной панели заго-

рится индикатор контроля масла. Запуск будет возможен только

после восстановления уровня масла до нормы.

2. Включение зажигания (Рис. 7).

Переключатель «START».

Для запуска и работы двигателя положение «ON».

Остановка двигателя положение «OFF»(STOP).

3. Переключатель в режим экономии (Рис. 8).

В положении «ON» автоматика генератора устанавливает оборо-

ты двигателя с учетом подключенной нагрузки, что эффективно

экономит топливо и снижает шум.

4. Защита12В.

Защита выхода 12В срабатывает в случае короткого замыкания

на клеммах или при перегрузке.

ВНИМАНИЕ! Для восстановления подачи 12В утопить кнопку

сброса защиты до фиксации.

5. Вентилируемая крышка топливного бака (Рис. 8).

Крышка топливного бака устроена таким образом, чтобы

предотвращать протекание топлива. При транспортировке и

хранении необходимо закрывать вентиляционные каналы в

крышке переведя переключатель в закрытое положение «ОFF».

6) Топливный кран (Рис. 9).

Топливный кран перекрывает подачу топлива из бака в карбю-

ратор.

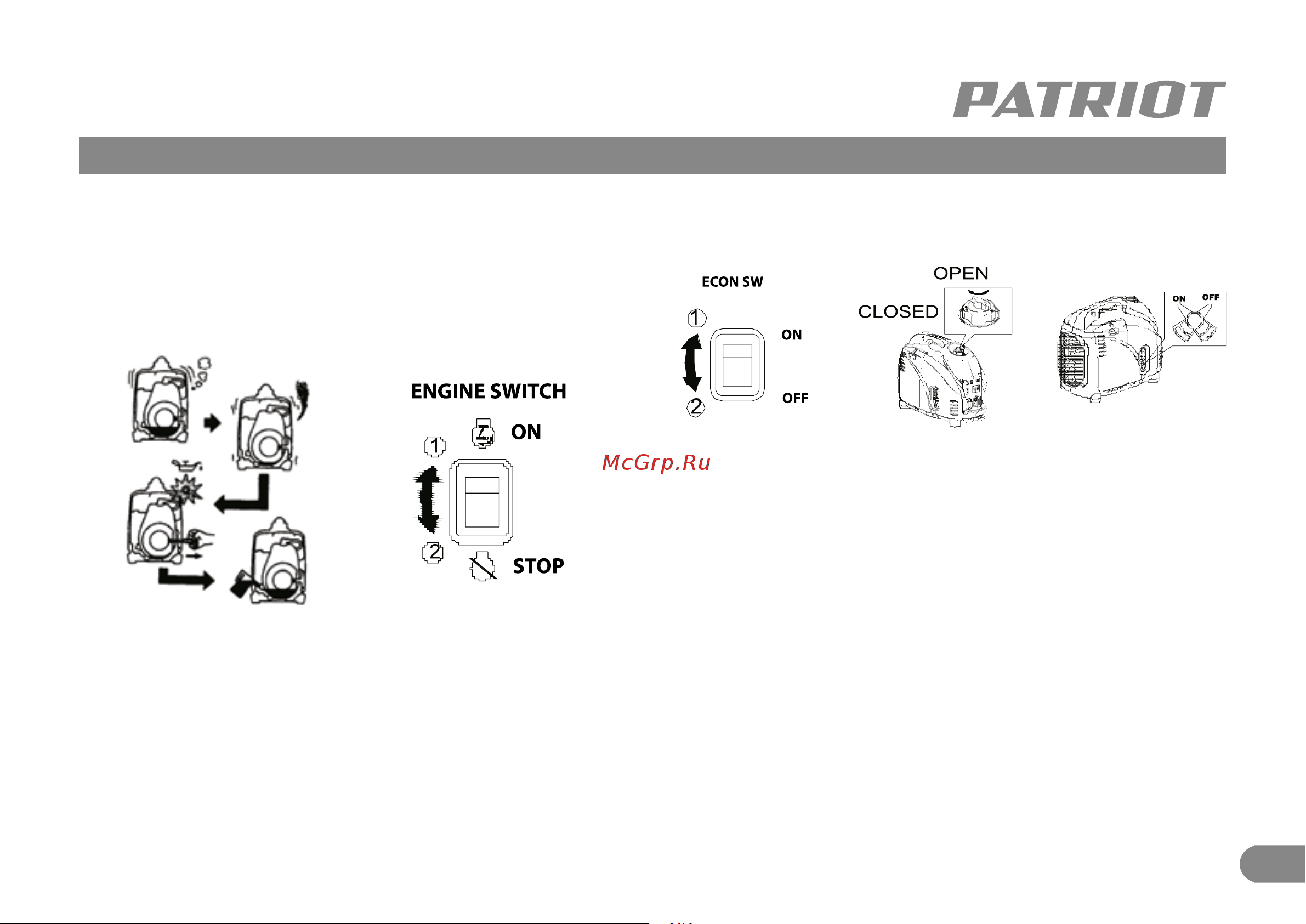

Рис. 6 Рис. 7

Рис. 7 Рис. 8 Рис. 9
