Graude BE 60.0 S [7/20] Монтаж

Монтаж

Электрические соединения

Перед подключением прибора убедитесь, что параметры сети питания соответствуют значениям,

указанным на заводской табличке.

ПРЕДУПРЕЖДЕНИЕ! ПРИБОР ОБЯЗАТЕЛЬНО ДОЛЖЕН БЫТЬ ПОДСОЕДИНЕН К ПРОВОДНИКУ

ЗАЗЕМЛЕНИЯ!

 Электропроводка должна быть оснащена подходящим устройством разъединения контактов, ко-

торое должно быть установлено в соответствии с действующими правилами и нормами для элек-

трических приборов и проводки. Воздушный зазор между всеми токоведущими контактами выклю-

чателя должен составлять не менее 3 мм (в отключенном состоянии).

 Открутите крышку клеммной коробки, внутри которой находятся контакты, чтобы подсоединить

кабель питания к прибору. Выполните соединение, закрепите кабель при помощи специального

зажима (входит в комплект поставки) и закройте крышку клеммной коробки.

 При замене кабеля питания помните, что проводник заземления (желтый/зеленый) должен быть

на 10 мм длиннее линейных проводников.

 В целях облегчения выполнения монтажа и последующего технического обслуживания кабель

питания должен иметь запас длины 1.5 м.

 Следите, чтобы кабель питания не соприкасался с нагретыми металлическими предметами.

 Температура кабеля не должна превышать 50°С.

 При повреждении кабеля замените его на новый подходящего типа, его можно приобрести сер-

висном центре.

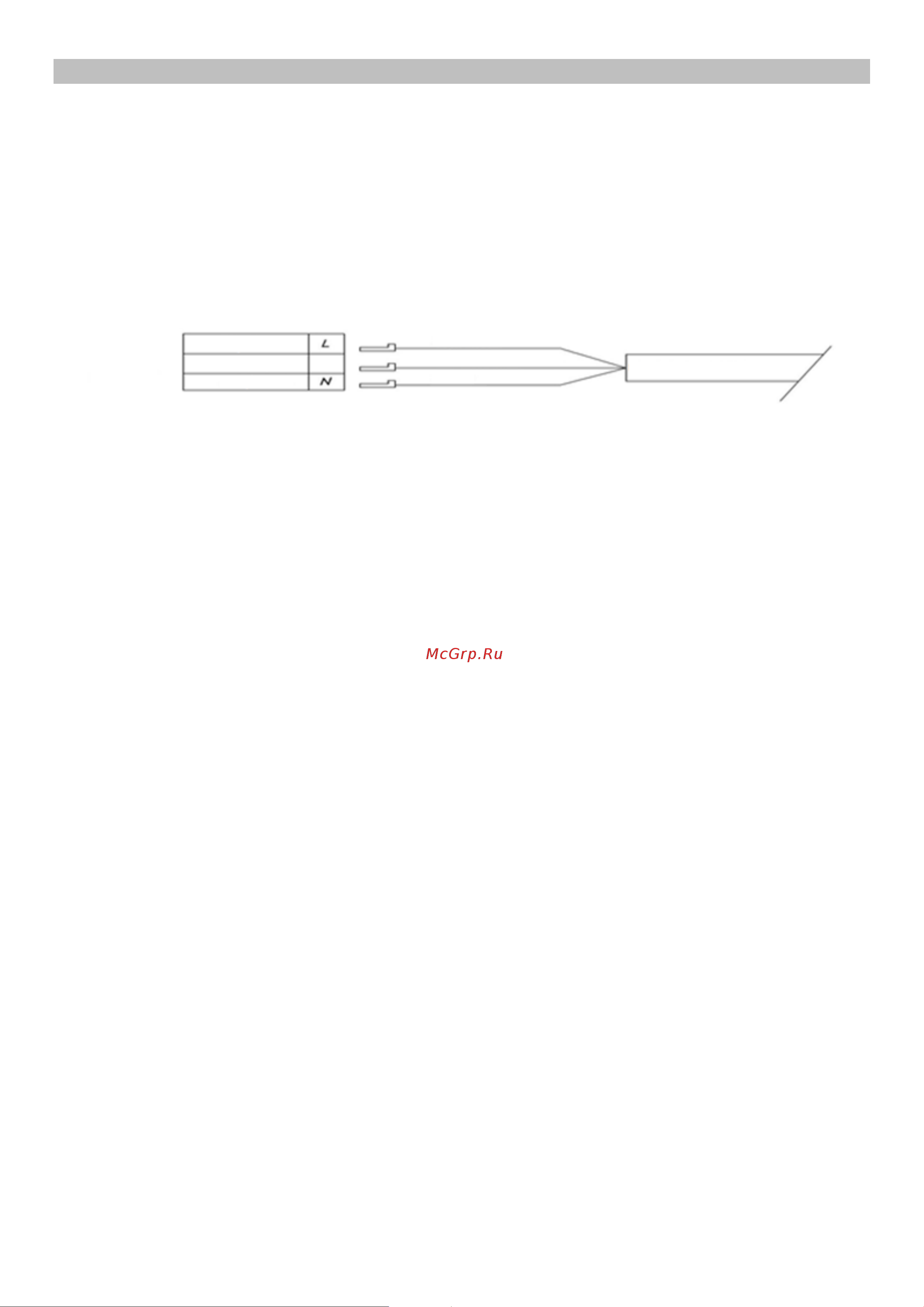

Сеть питания

фаза

заземление

нейтраль

коричневый

желтый/зеленый

синий

кабель питания
