Установка/Подключение
Подключение

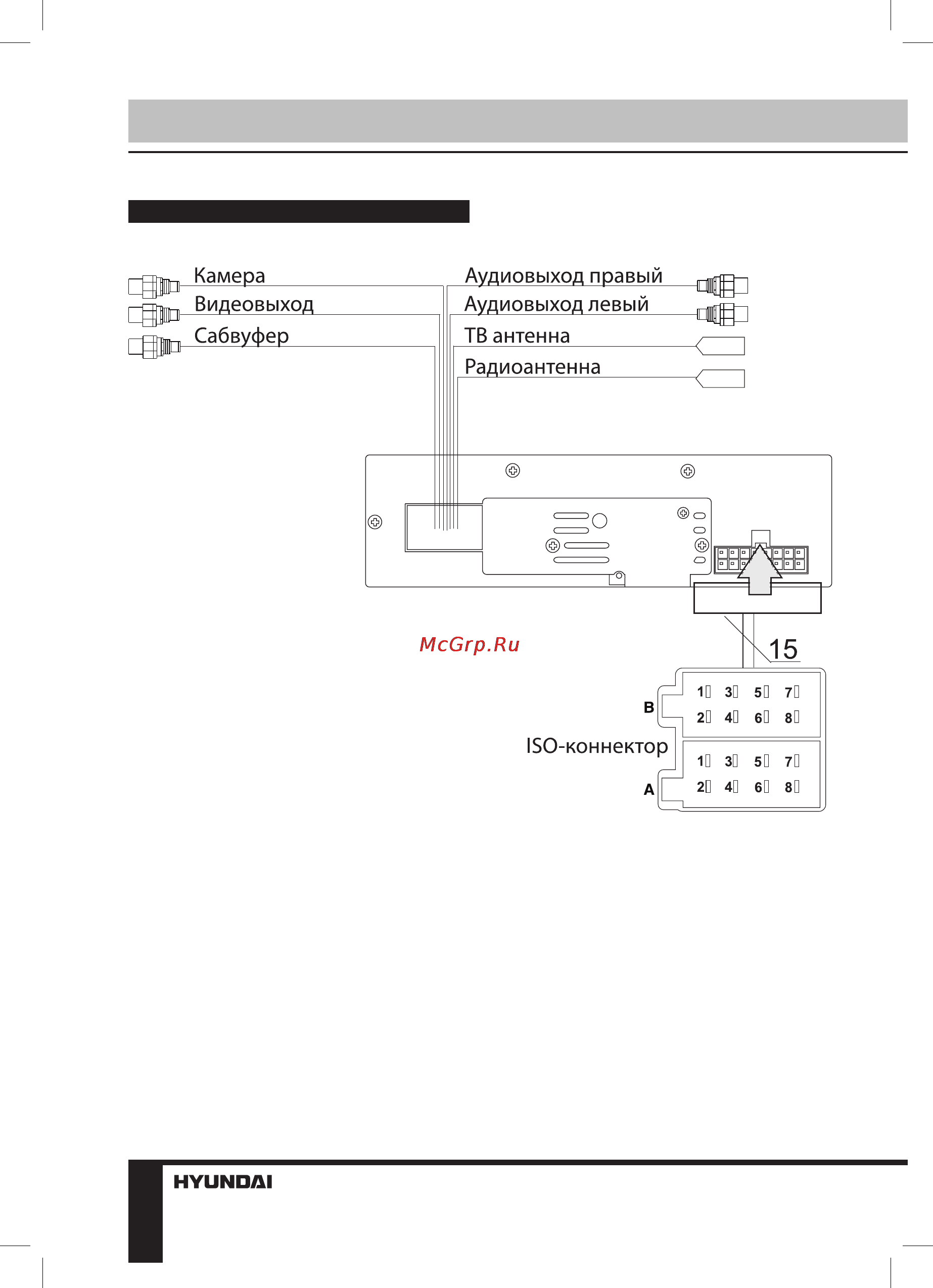

Схема электрических соединений
Использование разъема ISO
1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано
на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все провода перед
подключением, неправильное подключение может привести к повреждениям изделия. Об-
режьте разъем, подключите цветные головки разъема к шнуру питания батареи в соответ-
ствии с приведенной таблицей.
