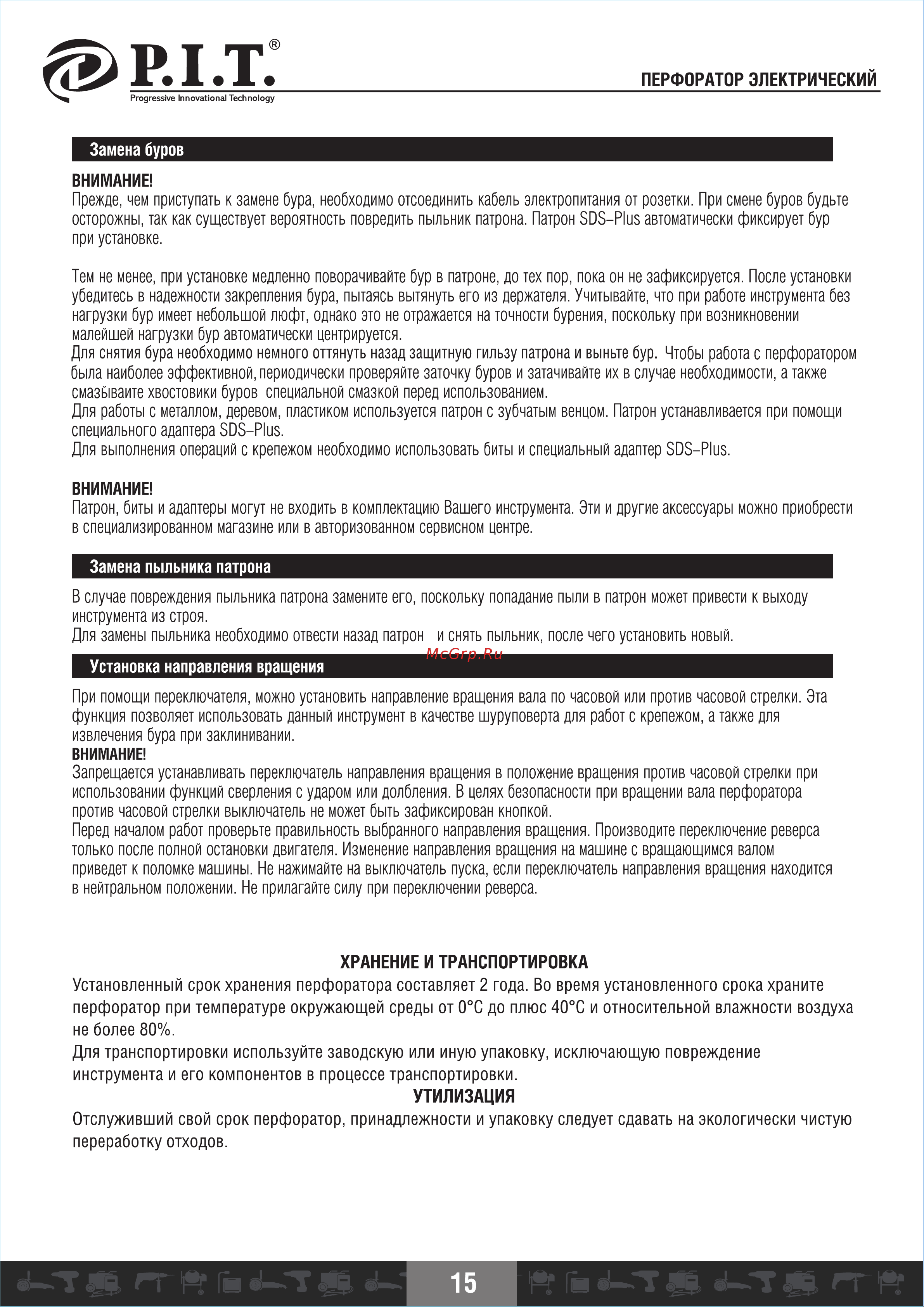

ПЕРФОРАТОР ЭЛЕКТРИЧЕСКИЙ Замена буров ВНИМАНИЕ Прежде чем приступать к замене бура необходимо отсоединить кабель электропитания от розетки При смене буров будьте осторожны так как существует вероятность повредить пыльник патрона Патрон 503 Р1из автоматически фиксирует бур при установке Тем не менее при установке медленно поворачивайте бур в патроне до тех пор пока он не зафиксируется После установки убедитесь в надежности закрепления бура пытаясь вытянуть его из держателя Учитывайте что при работе инструмента без нагрузки бур имеет небольшой люфт однако это не отражается на точности бурения поскольку при возникновении малейшей нагрузки бур автоматически центрируется Для снятия бура необходимо немного оттянуть назад защитную гильзу патрона и выньте бур Чтобы работа с перфоратором была наиболее эффективной периодически проверяйте заточку буров и затачивайте их в случае необходимости а также смазывайте хвостовики буров специальной смазкой перед использованием Для работы с металлом деревом пластиком используется патрон с зубчатым венцом Патрон устанавливается при помощи специального адаптера ЗДЗ Р1 из Для выполнения операций с крепежом необходимо использовать биты и специальный адаптер ЗД8 Р1из ВНИМАНИЕ Патрон биты и адаптеры могут не входить в комплектацию Вашего инструмента Эти и другие аксессуары можно приобрести в специализированном магазине или в авторизованном сервисном центре Замена пыльника патрона В случае повреждения пыльника патрона замените его поскольку попадание пыли в патрон может привести к выходу инструмента из строя Для замены пыльника необходимо отвести назад патрон и снять пыльник после чего установить новый Установка направления вращения При помощи переключателя можно установить направление вращения вала по часовой или против часовой стрелки Эта функция позволяет использовать данный инструмент в качестве шуруповерта для работ с крепежом а также для извлечения бура при заклинивании ВНИМАНИЕ Запрещается устанавливать переключатель направления вращения в положение вращения против часовой стрелки при использовании функций сверления с ударом или долбления В целях безопасности при вращении вала перфоратора против часовой стрелки выключатель не может быть зафиксирован кнопкой Перед началом работ проверьте правильность выбранного направления вращения Производите переключение реверса только после полной остановки двигателя Изменение направления вращения на машине с вращающимся валом приведет к поломке машины Не нажимайте на выключатель пуска если переключатель направления вращения находится в нейтральном положении Не прилагайте силу при переключении реверса ХРАНЕНИЕ И ТРАНСПОРТИРОВКА Установленный срок хранения перфоратора составляет 2 года Во время установленного срока храните перфоратор при температуре окружающей среды от 0 С до плюс 40 С и относительной влажности воздуха не более 80 Для транспортировки используйте заводскую или иную упаковку исключающую повреждение инструмента и его компонентов в процессе транспортировки УТИЛИЗАЦИЯ Отслуживший свой срок перфоратор принадлежности и упаковку следует сдавать на экологически чистую переработку отходов 15
