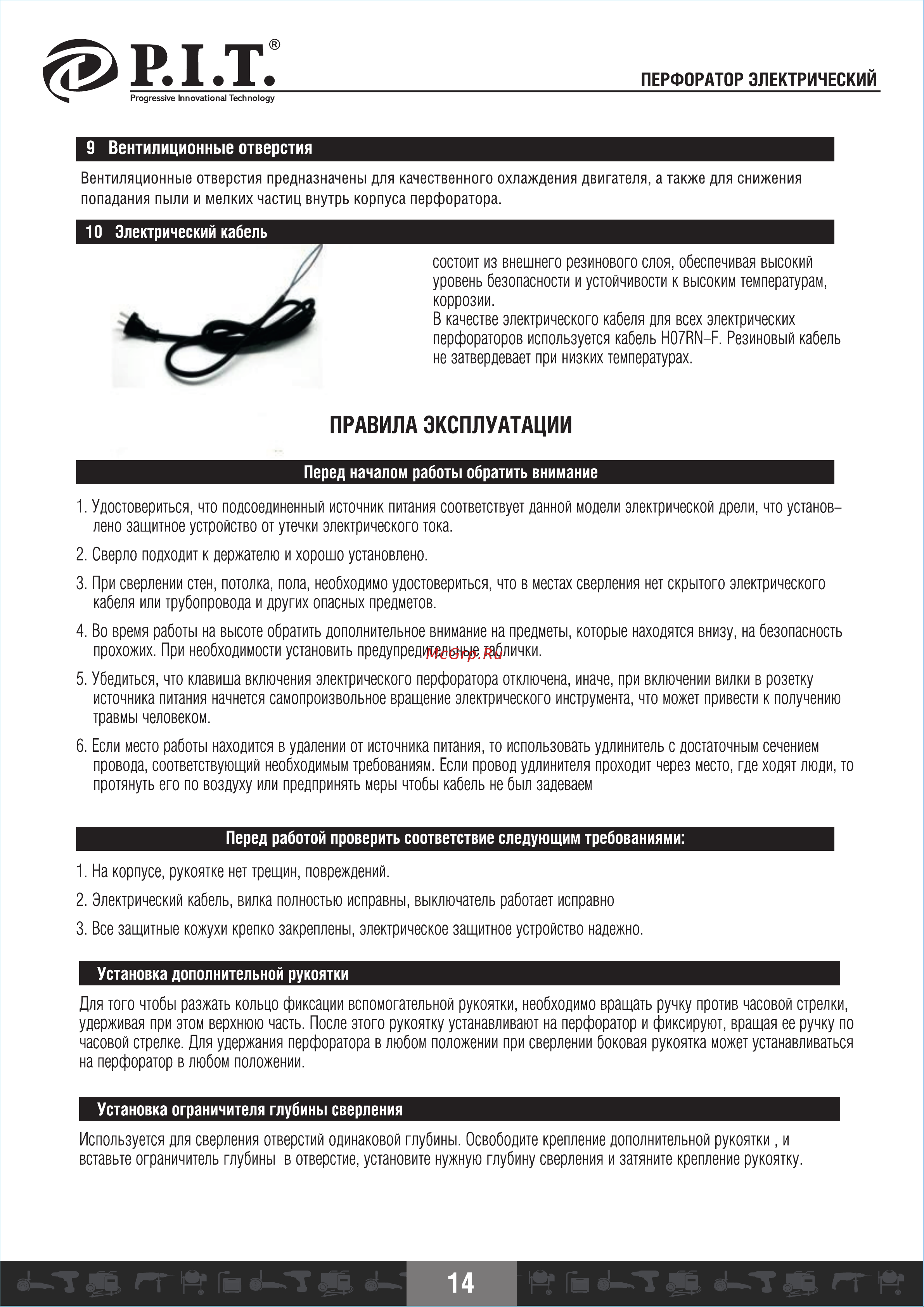

ПЕРФОРАТОР ЭЛЕКТРИЧЕСКИЙ 9 Вентилиционные отверстия Вентиляционные отверстия предназначены для качественного охлаждения двигателя а также для снижения попадания пыли и мелких частиц внутрь корпуса перфоратора 10 Электрический кабель состоит из внешнего резинового слоя обеспечивая высокий уровень безопасности и устойчивости к высоким температурам коррозии В качестве электрического кабеля для всех электрических перфораторов используется кабель Н07ИМ Р Резиновый кабель не затвердевает при низких температурах ПРАВИЛА ЭКСПЛУАТАЦИИ Перед началом работы обратить внимание 1 Удостовериться что подсоединенный источник питания соответствует данной модели электрической дрели что установ лено защитное устройство от утечки электрического тока 2 Сверло подходит к держателю и хорошо установлено 3 При сверлении стен потолка пола необходимо удостовериться что в местах сверления нет скрытого электрического кабеля или трубопровода и других опасных предметов 4 Во время работы на высоте обратить дополнительное внимание на предметы которые находятся внизу на безопасность прохожих При необходимости установить предупредительные таблички 5 Убедиться что клавиша включения электрического перфоратора отключена иначе при включении вилки в розетку источника питания начнется самопроизвольное вращение электрического инструмента что может привести к получению травмы человеком 6 Если место работы находится в удалении от источника питания то использовать удлинитель с достаточным сечением провода соответствующий необходимым требованиям Если провод удлинителя проходит через место где ходят люди то протянуть его по воздуху или предпринять меры чтобы кабель не был задеваем Перед работой проверить соответствие следующим требованиями 1 На корпусе рукоятке нет трещин повреждений 2 Электрический кабель вилка полностью исправны выключатель работает исправно 3 Все защитные кожухи крепко закреплены электрическое защитное устройство надежно Установка дополнительной рукоятки Для того чтобы разжать кольцо фиксации вспомогательной рукоятки необходимо вращать ручку против часовой стрелки удерживая при этом верхнюю часть После этого рукоятку устанавливают на перфоратор и фиксируют вращая ее ручку по часовой стрелке Для удержания перфоратора в любом положении при сверлении боковая рукоятка может устанавливаться на перфоратор в любом положении Установка ограничителя глубины сверления Используется для сверления отверстий одинаковой глубины Освободите крепление дополнительной рукоятки и вставьте ограничитель глубины в отверстие установите нужную глубину сверления и затяните крепление рукоятку 14
