10

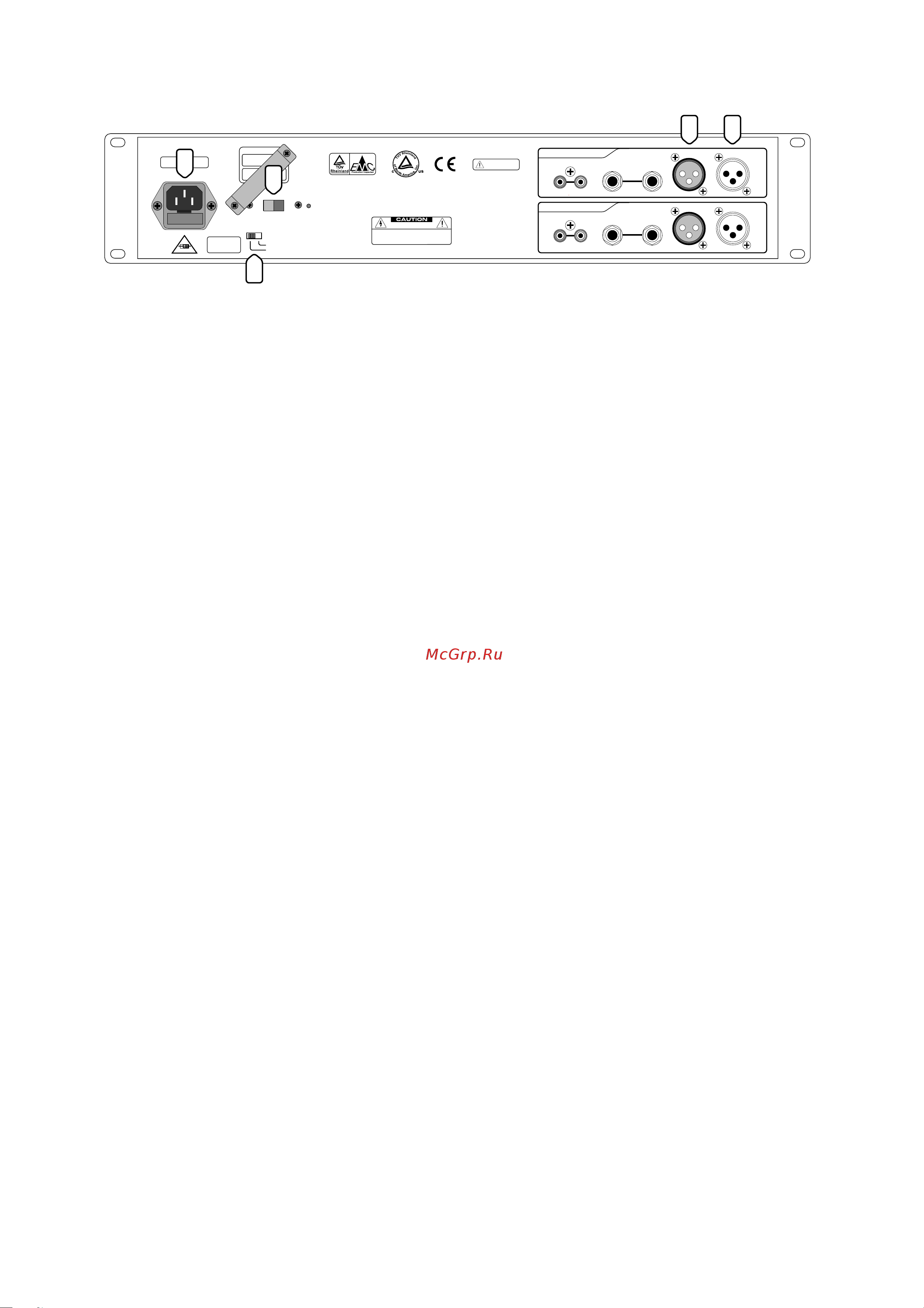

Функции задней панели
9. Предохранитель и гнездо сетевого шнура.
Гнездо для подключения сетевого шнура, поставляемого
вместе с T•231. Подключите другой конец сетевого шнура в
розетку переменного тока, сконфигурированной в соответ-
ствии с напряжением, требуемым для вашей конкретной
модели (смотрите далее Переключатель выбора перемен-
ного тока).
Предохранитель расположен за крышкой предохраните-
ля, в нижней части гнезда IEC. Информацию о замене пре-
дохранителя смотрите в разделе «Устранение возможных
неисправностей».
10. Переключатель выбора Переменного
тока
Установите этот переключатель на правильную установку
напряжения в соответствии со страной, в которой вы нахо-
дитесь: 115 VAC или 230VAC.
Примечание: при поставке с фабрики, переключатель вы-
бора переменного тока на T•231 установлен в позицию
230VAC. Если вы находитесь в регионе, в котором исполь-
зуется напряжение сети переменного тока 100 - 120 В,
снимите пластину крышки с помощью отвертки и установи-
те переключатель в позицию 115VAC. Предохранитель 315
mA используется для обоих установок напряжения (115 /
230 V). Информацию о замене предохранителя смотрите в
разделе «Устранение возможных неисправностей».
11. Переключатель GND LIFT
При установке этого переключателя в позицию GND, аудио
земля электрически подключается на заземление корпу-
са. Обычно сделана эта установка переключателя.
Однако, изредка, в системе, в которой земля сигнала под-
ключена к земле корпуса, может образовываться петля
по земле, вызывающая появление в аудио сигнале посто-
ронних шумов. В этом случае, попробуйте установить пе-
реключатель в позицию LIFT для их уменьшения.
12. OUTPUTS (выход)
Для выхода предусмотрены три типа разъемов - симмет-
ричные штырьковый XLR, 1/4`` TRS (наконечник - кольцо -
экран) и несимметричный RCA.. Эти симметричные выхо-
ды параллельны, и обеспечивают полностью одинаковый
сигнал на всех трех выходах, независимо от используемого
входного разъема.
Вы можете подключить либо симметричный разъем TRS,
либо несимметричный разъем TS к 1/4`` гнезду выхода.
13. INPUTS (вход)
Для входа предусмотрены три типа разъемов - симмет-
ричные штепсельный XLR и 1/4`` TRS (наконечник - коль-
цо - экран) и несимметричный RCA. Эти симметричные
входы параллельны, так что не подключайте более одного
сигнала одновременно к этим гнездам входа для каждого
канала.
Вы можете подключить либо симметричный сигнал, либо
несимметричный к 1/4`` гнезду входа. Дополнительная
информация о разводке подключения выхода дается на
странице 14 в разделе «Приложение В: Подключения».
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK,
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. DO NOT REMOVE COVER.
NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
AVIS : RISQUE DE CHOC ELECTRIQUE — NE PAS OUVRIR
RISK OF ELECTRIC SHOCK
DO NOT OPEN
UNBAL BALBAL/UNBAL
BAL/UNBAL
BAL
OUT
IN
GND
LIFT
315mA 250V
T
SERIAL / DATE CODE
OUT
IN
OUT
IN
OUT
IN
UNBAL BAL BAL
OUT
IN
OUT
IN
CHANNEL 1
CHANNEL 2
RISK OF FIRE
REPLACE FUSE AS MARKED
WARNI NG
NO
OUTDOOR
USE
B
R
O
U
G
H
T
T
O
Y
O
U
B
Y
T
H
E
G
R
O
O
V
Y
F
O
L
K
S
I
N
W
O
O
D
I
N
V
I
L
L
E
,
W
A
,
U
S
A
M
A
N
U
F
A
C
T
U
R
E
D
I
N
C
H
I
N
A
•
F
A
B
R
I
Q
U
E
A
U
C
H
I
N
E
"
T
A
P
C
O
"
A
N
D
"
M
A
C
K
I
E
"
A
R
E
R
E
G
I
S
T
E
R
E
D
T
R
A
D
E
M
A
R
K
S
O
F
L
O
U
D
T
E
C
H
N
O
L
O
G
I
E
S
I
N
C
.
• C
O
P
Y
R
I
G
H
T
©2
0
0
3
WWW.TAPCOGEAR.C
OM
A
C
1
0
0
-
1
2
0
V
,
6
0
H
z
A
C
2
0
0
-
2
4
0
V
,
5
0
H
Z
R
A
T
E
D
I
N
P
U
T
:
1
2
.
5
W
115V
9
10
11
12
13
