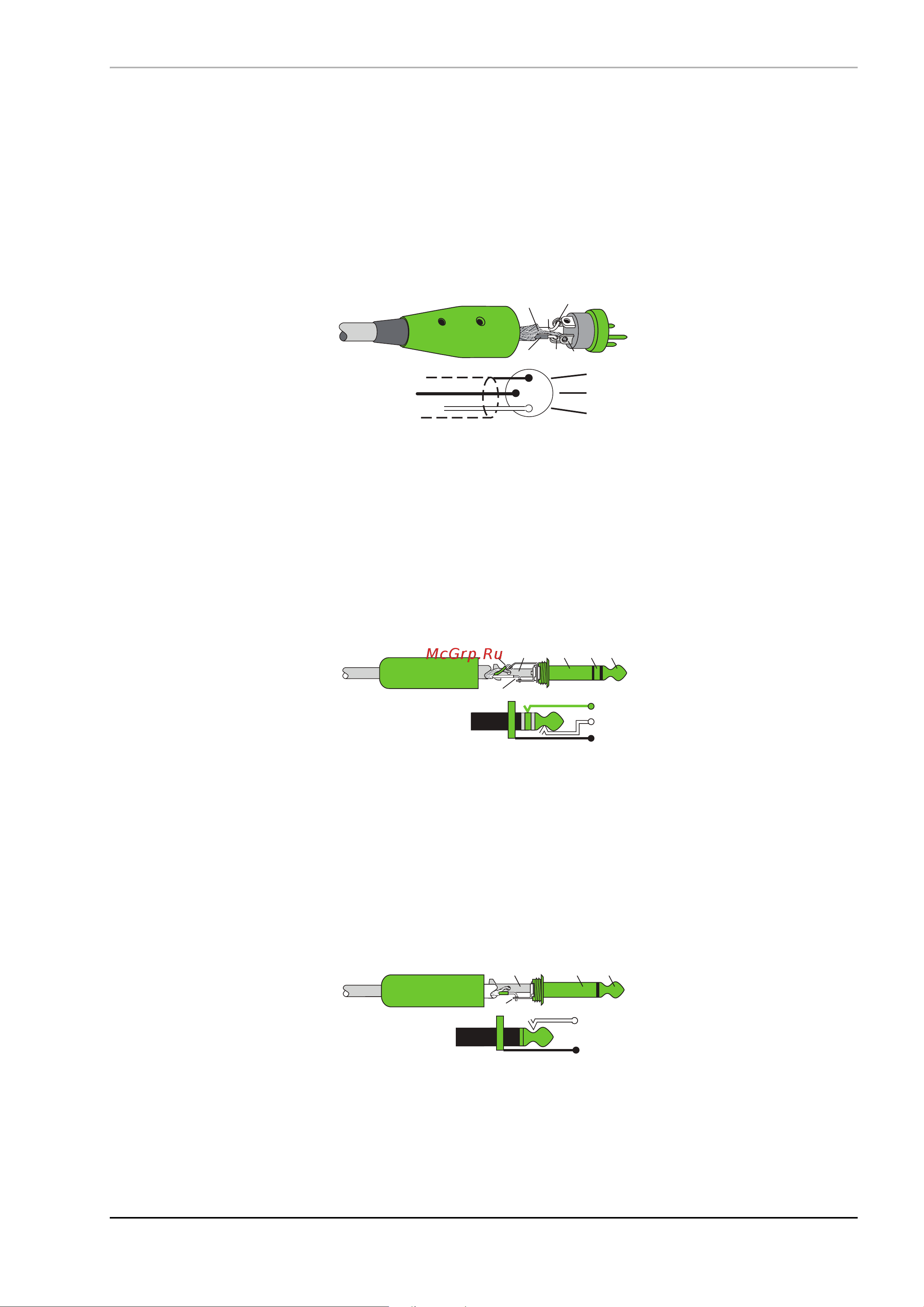

Приложение В коммутация Разъемы XLR Все акустические системы Thump оборудованы комбинированным входом XLR TRS мама работающим как с симметричным так и с несимметричным сигналом К данному входу можно подключить практически любое оборудование от музыкального инструмента до микрофона Просто подсоедините к разъему штекер XLR TRS или TS и установите нужный уровень громкости Симметричный разъем ХЬЙ папа При подключении симметричным кабелем с разъемом ХЕР убедитесь что кабель распаян согласно стандарту АЕЗ Контакт 1 экран земля Контакт 2 горячий Контакт 3 холодный Симметричные 6 3 мм разъемы TRS 6 3 мм джек TRS Tip Ring Sleeve шарик кольцо рукав трехконтактный разъем более известный под названием стереоджек Данные разъемы используются для подключения к акустическим системам Thump источников сбалансированного сигнала При подключении симметричным кабелем с разъемом ТРЗ убедитесь что кабель распаян согласно стандарту АЕЗ Рукав экран земля Шарик горячий Кольцо холодный Несимметричные 6 3 мм разъемы TS джек TRS Tip Sleeve шарик рукав двухконтактный разъем более известный под названием моноджек Данные разъемы используются для подключения к акустическим системам Thump источников несбалансированного сигнала При подключении симметричным кабелем с разъемом TS убедитесь что кабель распаян согласно стандарту AES Рукав экран земля Шарик горячий Thump12 15 Руководство пользователя 17
