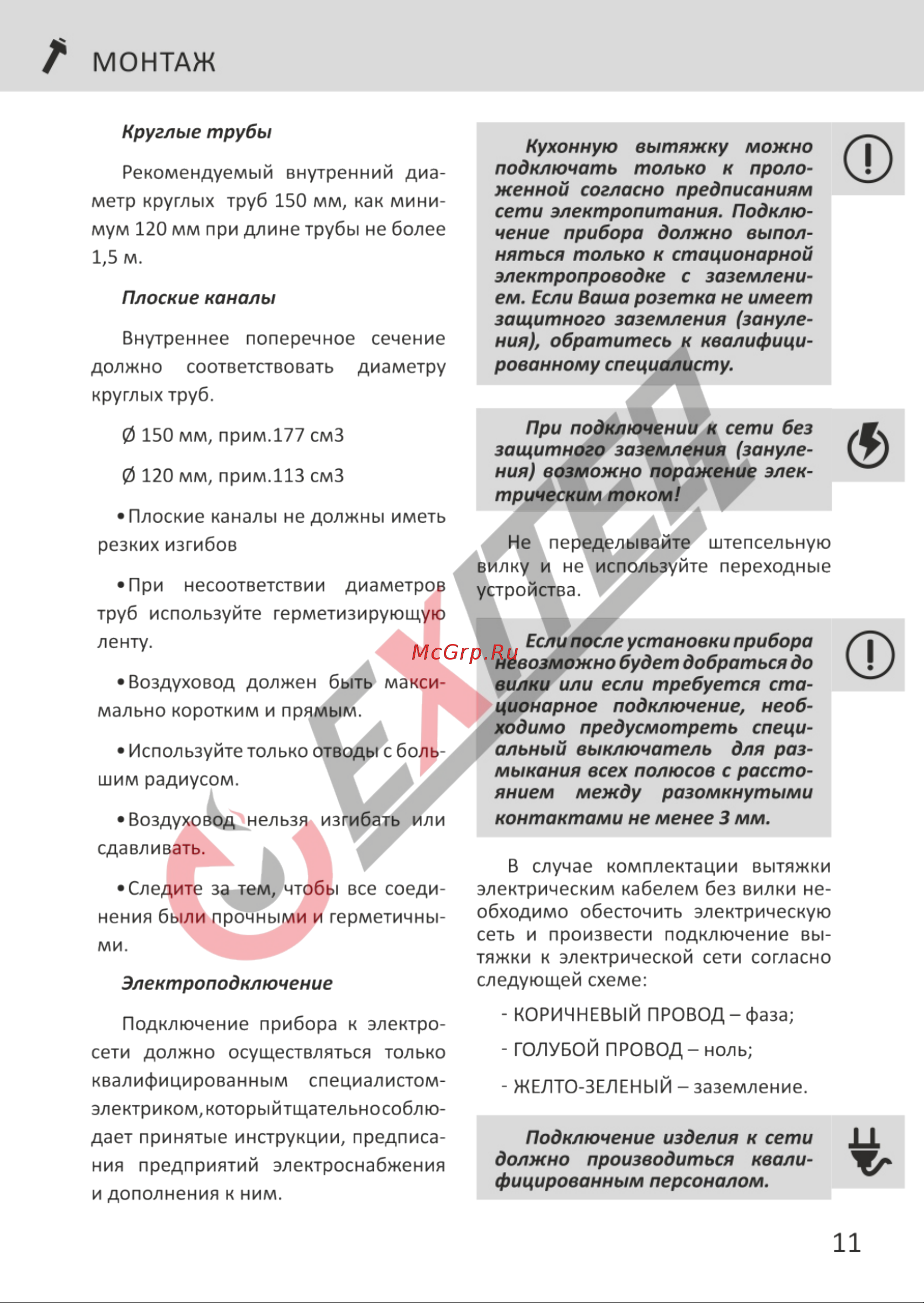

МОНТАЖ Круглые трубы Рекомендуемый внутренний диа метр круглых труб 150 мм как мини мум 120 мм при длине трубы не более 1 5 м Плоские каналы Внутреннее поперечное сечение должно соответствовать диаметру круглых труб 0 150 мм прим 177 см3 0 120 мм прим 113 см3 Плоские каналы не должны иметь резких изгибов При несоответствии диаметров труб используйте герметизирующую ленту Воздуховод должен быть макси мально коротким и прямым Используйте только отводы с боль шим радиусом Воздуховод нельзя изгибать или сдавливать Следите за тем чтобы все соеди нения были прочными и герметичны ми Электроподключение Подключение прибора к электро сети должно осуществляться только квалифицированным специалистомэлектриком которыйтщател ьнособлюдает принятые инструкции предписа ния предприятий электроснабжения и дополнения к ним Кухонную вытяжку можно подключать только к проло женной согласно предписаниям сети электропитания Подклю чение прибора должно выпол няться только к стационарной электропроводке с заземлени ем Если Ваша розетка не имеет защитного заземления зануле ния обратитесь к квалифици рованному специалисту При подключении к сети без 0 защитного заземления зануле т ния возможно поражение элек трическим током Не переделывайте штепсельную вилку и не используйте переходные устройства Если после установки прибора невозможно будет добраться до вилки или если требуется ста ционарное подключение необ ходимо предусмотреть специ альный выключатель для раз мыкания всех полюсов с рассто янием между разомкнутыми контактами не менее 3 мм В случае комплектации вытяжки электрическим кабелем без вилки не обходимо обесточить электрическую сеть и произвести подключение вы тяжки к электрической сети согласно следующей схеме КОРИЧНЕВЫЙ ПРОВОД фаза ГОЛУБОЙ ПРОВОД ноль ЖЕЛТО ЗЕЛЕНЫЙ заземление Подключение изделия к сети должно производиться квали фицированным персоналом 11
