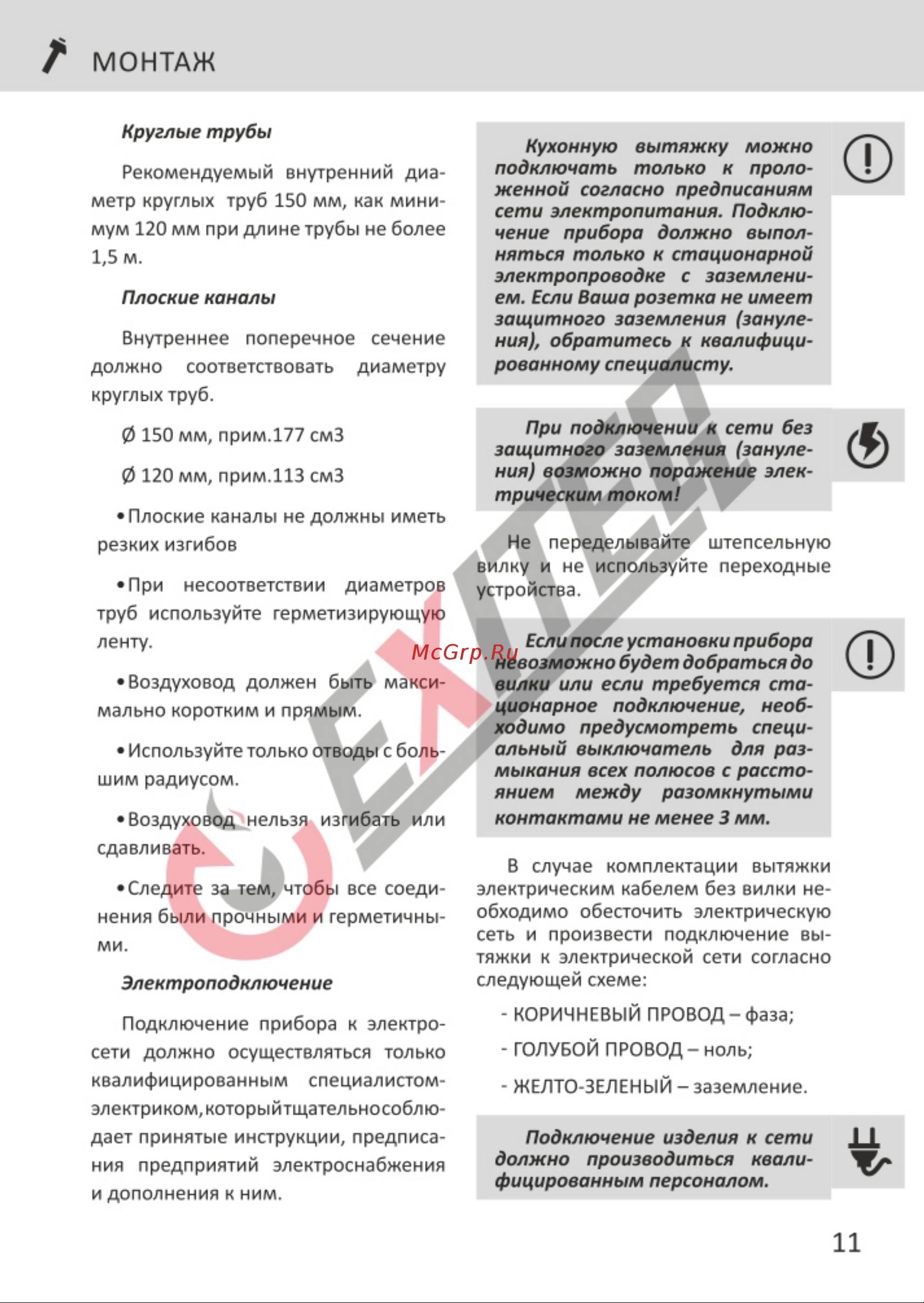

МОНТАЖ Круглые трубы Рекомендуемый внутренний диа метр круглых труб 150 мм как мини мум 120 мм при длине трубы не более 1 5 м Плоение каналы Внутреннее поперечное сечение должно соответствовать диаметру круглых труб 0 150 мм прим 177 см3 0 120 мм прим 113 см3 При подключении к сети без защитного заземления зануле ния возможно поражение элек трическим током Плоские каналы не должны иметь резких изгибов При несоответствии диаметров труб используйте герметизирующую ленту Воздуховод должен быть макси мально коротким и прямым Используйте только отводы с боль шим радиусом Воздуховод сдавливать нельзя изгибать Кухонную вытяжку можно подключать только к проло женной согласно предписаниям сети электропитания Подклю чение прибора должно выпол няться только к стационарной электропроводке с заземлени ем Если Ваша розетка не имеет защитного заземления зануле ния обратитесь к квалифици рованному специалисту или Следите за тем чтобы все соеди нения были прочными и герметичны ми Электроподключение Подключение прибора к электро сети должно осуществляться только квалифицированным специалистомэлектриком которыйтщательнособлюдает принятые инструкции предписа ния предприятий электроснабжения и дополнения к ним Не переделывайте штепсельную вилку и не используйте переходные устройства Если после установки прибора невозможно будет добраться до вилки или если требуется ста ционарное подключение необ ходимо предусмотреть специ альный выключатель для раз мыкания всех полюсов с рассто янием между разомкнутыми контактами не менее 3 мм В случае комплектации вытяжки электрическим кабелем без вилки не обходимо обесточить электрическую сеть и произвести подключение вы тяжки к электрической сети согласно следующей схеме КОРИЧНЕВЫЙ ПРОВОД фаза ГОЛУБОЙ ПРОВОД ноль ЖЕЛТО ЗЕЛЕНЫЙ заземление Подключение изделия к сети должно производиться квали фицированным персоналом 11
