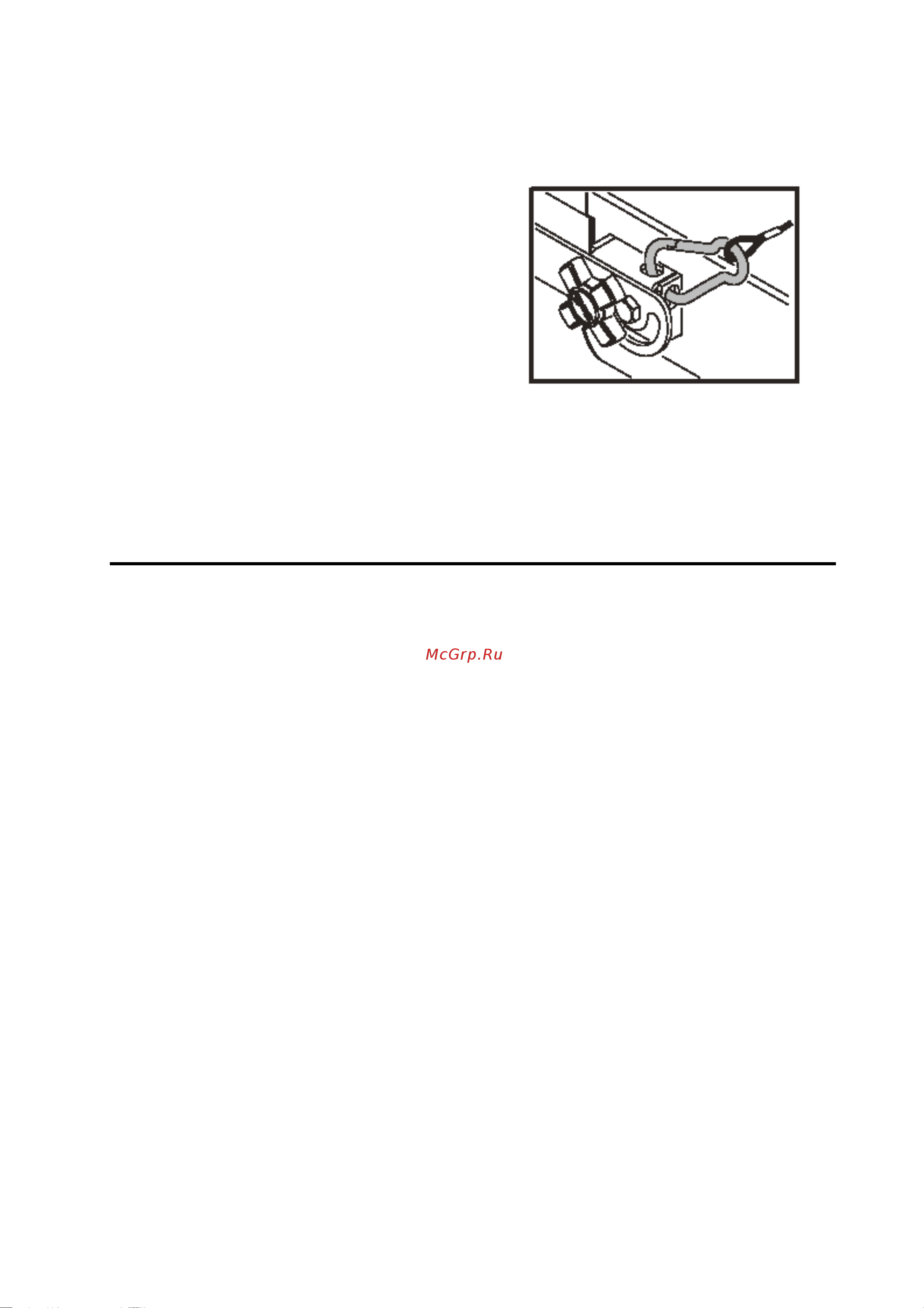

4 Проверьте что несущая конструкция в состоянии выдержать вес в 10 раз превы шающий общий вес установленных прибо ров монтируемых кабелей дополнительно го оборудования и т д 5 Установите страховочный трос который может выдержать 10 ти кратный вес прибо ра пропустите его через крепежную скобу и закрепите на корпусе устройства 6 Немного освободите фиксирующие болты и установите прибор под нужным углом За тяните фиксирующие болты до упора место крепления страхо вочного троса Создание канала передачи данных для работы по протоколу DMX или синхронизированной работы Последовательный канал передачи данных необходим в следующих случаях Запуск светового шоу на одном или более приборов с использованием DMX контро лера или запуск синхронизированного светового шоу на двух или более приборах работа в режиме master slave Приборы на канале передачи данных должны быть соединены последовательно в линию с максимальным расстоянием 500 м и с максимальным количеством прибо ров до 32 При эксплуатации более 32 приборов или более 500 метров или для добавления ответвлений используйте оптический изолированный усилитель раз ветвитель например Martin RS 485 Opto Splitter P N 90758060 Для надежной передачи данных необходим соответствующий кабель Стандартный микрофонный кабель не обеспечивает надежную передачу данных DMX на длин ные расстояния Для получения лучших результатов используйте кабель с как мини мум одной витой парой специально разработанный для приложений RS 485 Ваш дилер Martin поможет подобрать кабель подходящего качества с различной длиной 11
