Сборка пульта

1. Извлеките три настольные лампы освещения пульта, сетевой провод и съёмные

мониторные стойки.

2. Подключите сетевой провод к разъёму, расположенному в нижнем правом углу пульта

(если смотреть сзади).

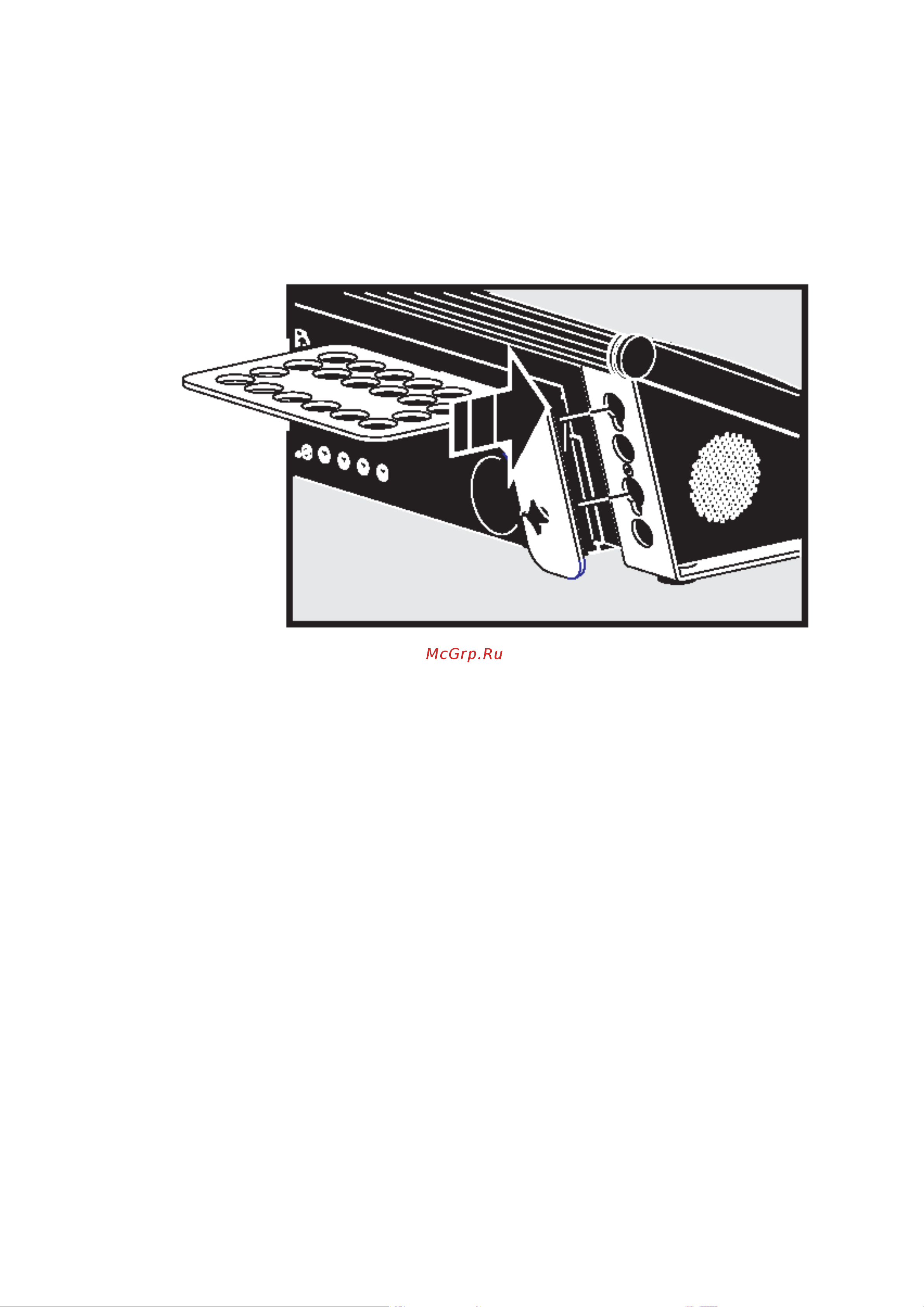

3. При использовании внешних мониторов, установите левую и правую скобы так, как это

указано на рисунке.

Убедитесь в жёсткости установки скоб и в том, что они надёжно крепятся в имеющихся

прорезях, до того как затягивать болты. Примечание: масса каждого монитора не должна

превышать 5 кг.

4. Подключите внешние мониторы к портам SVGA, один из которых расположен в левой, а

другой в правой задней части пульта.

5. Подключите лампы освещения к соответствующим разъёмам на пульте.

6. Подключите DMX-устройства, следуя описаниям и примечаниям, приведённым ниже (см.

раздел «Подключение DMX-устройств»).

7. Подключите пульт к электросети. Обратите внимание на раздел «Электропитание», где

приведены важные предупреждения и подробности подключения питания.

Подключение DMX-устройств

На световом пульте Maxxyz имеются 5-контактные XLR-разъёмы для работы с входными и

выходными сигналами DMX. Распайка контактов всех разъёмов следующая: контакт 1 – экран,

контакт 2 – данные (-), контакт 3 – данные (+).

1. Используйте экранированные провода с витой парой, специально рассчитанные для

работы с DMX-устройствами: стандартный микрофонный провод не может надёжно

передавать данные DMX. Провод с сечением 24 AWG подходит для работы при

протяжённости коммутации до 300 метров. При большей протяжённости рекомендуется

использовать провода с большим сечением и усилитель.

2. Для деления DMX-цепи на несколько ветвей, используйте сплиттер, вроде 4-канального

опто-изолированного сплиттера Martin RS-485 Splitter/Amplifier. Никогда не пользуйтесь Y-

образными кабелями.

3. Не перегружайте цепь. К каждой имеющейся DMX-цепи можно подключать не более 31

дополнительного устройства.

4. Замкните цепь, установив разъём-заглушку в гнездо выхода последнего прибора в цепи.

Разъём-заглушка, который представляет собой XLR-разъём «папа» с 120-омным

резистором на 0,25 Вт, впаянным между 2 и 3 контактами, «впитывает» сигнал управления

и тот не отражается и не вызывает помех. Обратите внимание, что некоторые приборы уже
