Модель видеорегистратора ISON NVR16POE

Серийный номер ______________________________

Дата продажи_________________________________

Срок гарантии_________36 месяцев______________

Подпись продавца_____________________________

Изделие проверено. Претензий к комплектации и

внешнему виду не имею. Серийный номер списан

верно___________________(подпись покупателя).

Гарантийное обслуживание: 88006001397

Отдел продаж: 88005004355

www.isoncom.ru

Руководство по эксплуатации

сетевого видеорегистратора

ISON NVR

2 Задняя панель

2.1 Описание интерфейсов на задней панели NVR

2 Задняя панель

2.2 Описание интерфейсов на задней панели 8-канального

POE NVR c корпусом D

2.3 Описа-

ние интерфейсов на задней панели 64-х канального NVR с

корпусом L

●

◆ Введение

◆ Спасибо за то, что используете нашу продукцию, пожалуйста,

внимательно прочтите данное руководство перед эксплуатацией ви-

деорегистратора.

◆ Данное руководство для сетевых видеорегистраторов SVN ISON

с корпусами PG / PGH / PD / PA / A / DB / AT / D / L / PGHP / DP / PDT /

PAxxPOE / PGHxxPOE / DxxPOE / AxxPOE.

◆ Данное руководство может содержать технически неточные пунк-

ты, либо пункты где не совпадают функции или операции регистрато-

ра с описанием. Это связано с постоянной модернизацией продукта и

улучшением его качества.

◆ Меры безопасности

◆ Видеорегистратор нужно устанавливать в хорошо вентилируемом

помещении на расстоянии от поверхности для рассеивания тепла. Не

препятствуйте вентиляции и отводу тепла.

◆ Оборудование должно устанавливаться в горизонтальном поло-

жении в местах, не подверженных чрезмерной вибрации

◆ Во избежание короткого замыкания и связанного с эти событием

пожара, держите оборудование в сухом состоянии.

◆ Чтобы ваш жесткий диск удовлетворял требованиям глубины

архива и качества, выбирайте HDD рекомендованного объема и

надежного производителя.

◆ Не кладите на видеорегистратор тяжелых предметов

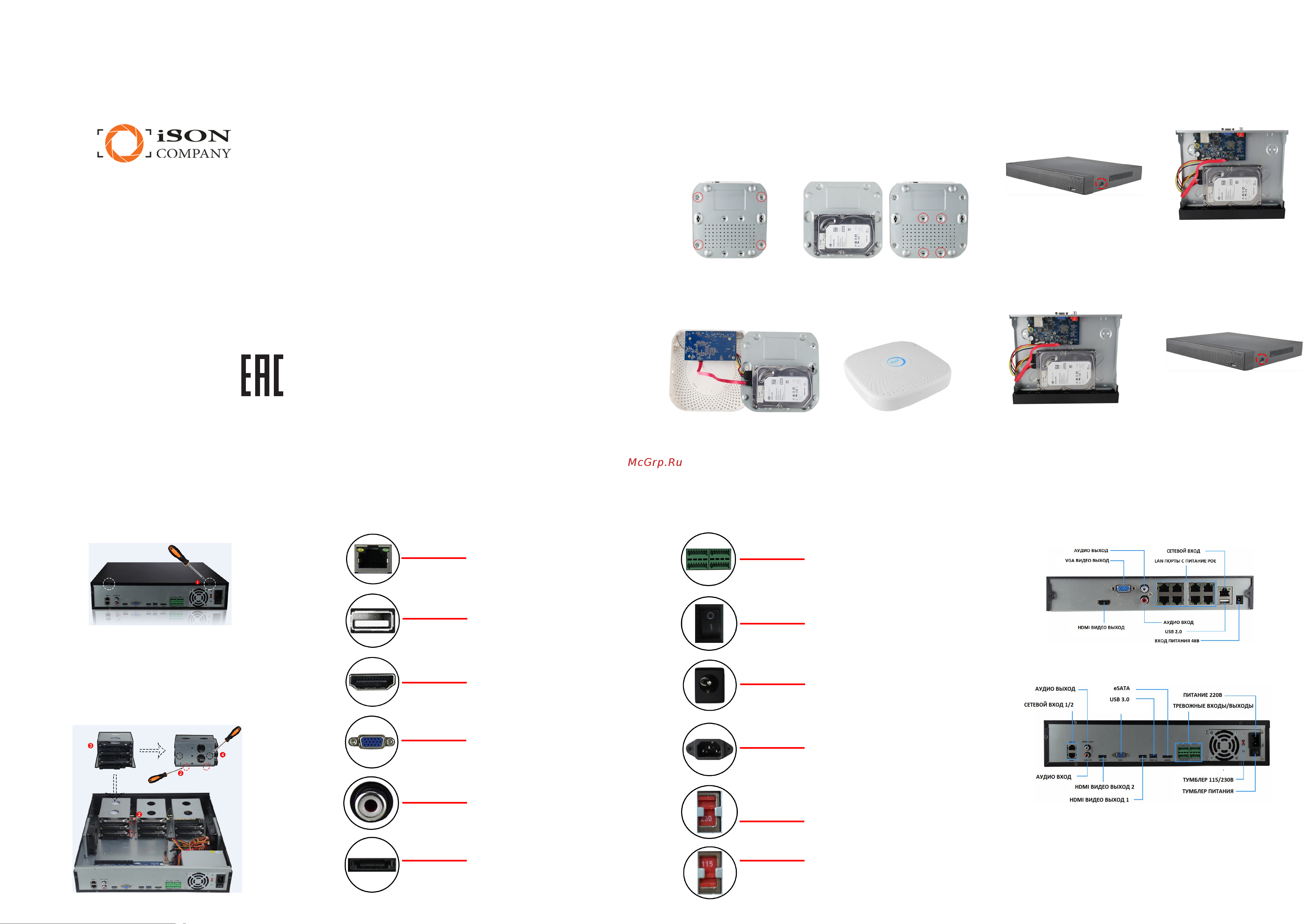

1 Установка жесткого диска

Напоминаем：используйте SATA HDD рекомендованного объема и

надежного производителя. Убедитесь, что во время установки отклю-

чено питание видеорегистратора.

1.1 Установка HDD в видеорегистратор ISON NVR с кору-

сом PG / PGH / PGHP / PD / PDT /PA / PAxxPOE / PGHxxPOE.

② Совместите монтажные отвер-

стия HDD с монтажными отверсти-

ями на корпусе NVR и прикрепите

HDD ко дну регистратора .

① Открутите винты возле но-

жек корпуса и снимите крышку.

③ Подключите SATA кабель и

кабель питания к HDD.

④ Выровняйте крышку по основа-

нию и аккуратно закройте ее. Затя-

ните верхнюю крышку с помощью

винтов

1 Установка жесткого диска

1.3 Установка HDD в видеорегистратор ISON NVR с корусом L.

② Выньте стойку для крепления HDD.

③ Закрепите HDD в стойке по порядку сверху вниз .

④ Закрепите винты на боковой стороне лотка.

○

Установите стойку для крепления HDD в начальное положение, за-

фиксируйте ее винтами.

○

Подсоедините к HDD кабели питания и SATA.

○

Установите обратно верхнюю крышку и закрутите винты.

1 Установка жесткого диска

1.2 Установка HDD в видеорегистратор ISON NVR с кору-

сом DB / A / D / DP / AT / DxxPOE / AxxPOE.

2 Задняя панель

2.1 Описание интерфейсов на задней панели NVR

Тумблер питания

Тревожные входы и выходы

Вход для блока питания DC 12В

либо для POE NVR - DC 48В

Вход для питания 110-240В

Переключатель питания

115В/230В

Аудио: белый—аудиовход, крас-

ный—аудиовыход.

Сеть либо сеть с питанием POE

USB: подключение мышки или USB

флешки

HDMI: видео выход HDMI

VGA: видео выход VGA

eSata: интерфейс для подключения

жесткого диска

① Открутите винты и снимите крышку.

① Открутите винты на корпусе

и снимите крышку

② Подключите SATA кабель и ка-

бель питания к HDD..

③ Совместите монтажные

отверстия HDD с монтажными

отверстиями на корпусе NVR и

прикрепите HDD ко дну реги-

стратора.

④ Затяните верхнюю крышку с по-

мощью винтов
