10

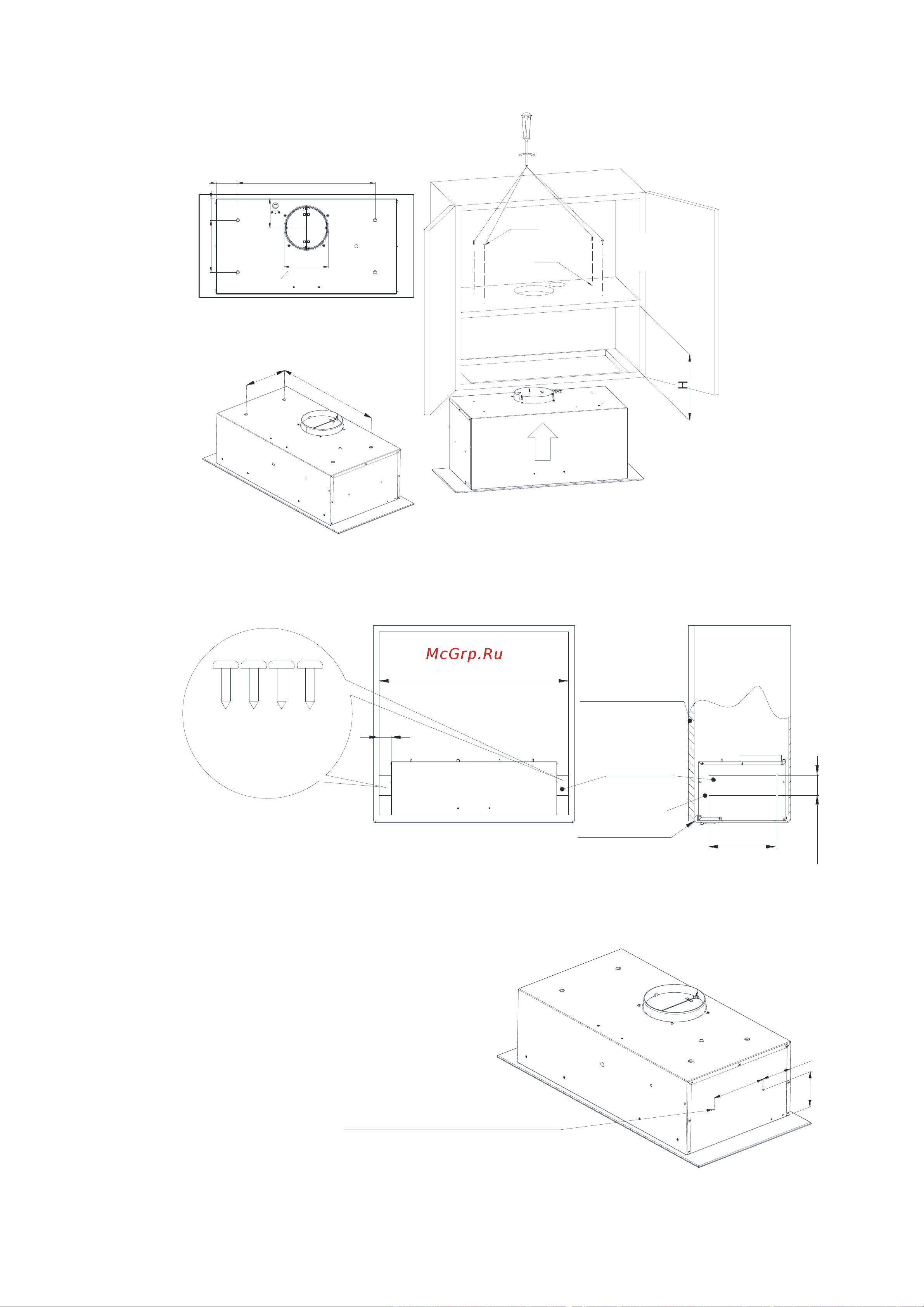

Рис. 6А
Убедитесь, чтобы высота шкафа соответствовала
встраиваемой части корпуса вытяжки
Винты по дереву
Дверца
шкафа
Боковая
панель*
Вытяжка
Низ шкафа
*Боковые панели не входят в комплект. Их следует подбирать в
соответствии с размерами вытяжки и шкафа.
D – внутренняя ширина шкафа (мм)
g = (D-500)/2 (мм) - ширина боковой панели
4 х ø4- крепежные отверстия
Рис. 6B
4 х ø4 (g+16)
g – (D-510)/2 (мм) - ширина боковых зазоров
160
470
4xO5
470
160
O
120/150
80
52
20
4 x M5
min. 200
min. 35
D
g
125
70
75
