Устройствоиработакотла

17. Передняя крышка (дверца) котла

18. Верхняя часть теплообменника

(толщина стали - 3 мм)

19. Термостат дымовых газов (датчик тяги)

20. Тягостабилизатор с защитой от задувания

21. Декоративноекольцо

Топка спереди закрыта фронтальным листом газогорелочного

устройства(ГГУ)

НафронтальномлистеГГУзакрепленколлекторссоплами,установ-

лена запальная горелка и закреплены основные горелки.

На фронтальном листе имеется смотровое окно для наблюдения за

работойзапальнойиосновнымигорелками.Сверхунарезьбовой

конец коллектора герметично вкручен газовой блок.

Теплообменник сварной, жаротрубный стальной. Теплообменная

часть состоит из жаровых труб с турбулизаторами.

В задней части теплообменника расположены два штуцера для при-

соединения обратной и нагнетательной линии системы отопления.

На передней стенке расположена герметичная гильза для установ-

ки термобаллона датчика температуры газового блока и указателя

температуры.

Сверхунадтеплообменникомрасположендымосборниксостаби-

лизатором тяги. В передней стенке дымосборника предусмотрена

щель стабилизатора тяги и крепление датчика тяги.

Рассекатель стабилизатора тяги расположен внутри дымосборника.

Он обеспечивает стабильное разрежение в топке котла без допол-

нительной регулировки и устойчивое горение пламени на основной

горелке.Стабилизатортягиисключаетзадуваниезапальнойгорел-

ки при кратковременном опрокидывании тяги в дымовой трубе.

Обеспечение горячей водой для бытовых нужд в аппарате осущест-

вляетсяводоподогревателемГВС,расположеннымвнутрикорпуса

в среде теплоносителя. Для обеспечения максимального выхода

горячей воды рекомендуется обеспечить максимальную темпера-

туру нагрева теплоносителя. Для равномерного температурного

режима снабжения горячей воды рекомендуется потребителю до-

полнительно использовать утепленный бак-аккумулятор на выходе

горячейводыизконтураГВСкотла.

Порядок включения котла с газовым блоком

630 EUROSIT (рис. 2)

• проверить наличие тяги в топке котла, для чего поднести по-

лоскубумагиксмотровомуокнунафронтальномлистеГГУ.Бумага

должна притягиваться к смотровому окну;

• открыть газовый кран на газопроводе;

• установитьручкугазовогоблокавположение«Отключено»

(см. рис.3);

• повернуть ручку газового блока против часовой стрелки в по-

ложение«Розжиг»;

• нажать на ручку до упора и, удерживая её, произвести 2-3

нажатиянакнопкупьезорозжига.Допускаетсярозжигпроизводить

спичкой через смотровое окно;

• проконтролировать наличие пламени на запальнике и через

20…30 сек. отпустить ручку газового блока. Запальник должен ра-

ботать устойчиво;

• повернуть ручку газового блока против часовой стрелки на

отметку «7» и проконтролировать включение основных горелок.

Розжиг должен происходить без хлопка, пламя должно распростра-

няться по всей поверхности горелочных труб;

• проверить наличие тяги в топке при работающем котле и от-

сутствие выхода продуктов сгорания в помещение;

• установить желаемую температуру нагрева положением

ручкигазовогоблоканаотметкиот«1»(50град.)до«7»(90град.).

ВНИМАНИЕ! Для повторного розжига котла с

газовым блоком 630 EUROSIT необходимо уста-

новить ручку в положение «Отключено» (см.

рис.3), а только затем повернуть ручку газового

блока в положение «Розжиг».

датчик

тяги

ручка

гадового

блока

кнопка

пьезороз-

жига

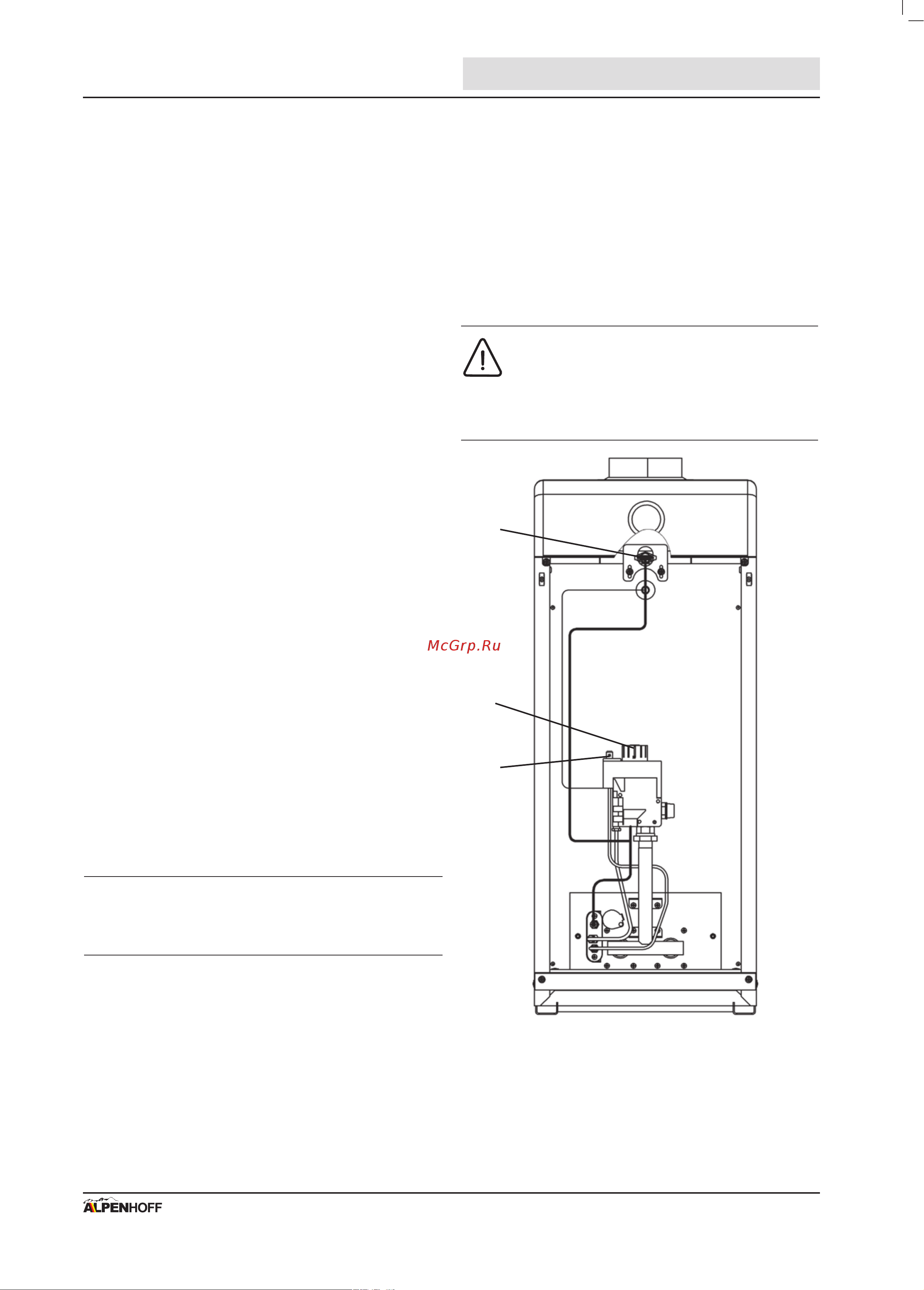

Рис. 2. - Особенности котлов GERKULES 7,5S/10S/12,5S/16S с газо-

вым блоком 630 EUROSIT (дверца не показана).
