BADEN 10Т / 13Т / 16Т / 20Т / 24Т
Общаяигидравлическаясхемыкотлов
Е6 Неис-
пра-
вен
NTC
дат-
чик
тем-
пера-
туры
ГВС
Короткое за-
мыкание или
обрыв цепи
датчика тем-
пературы ГВС
Если происходит короткое замыкание
или обрыв цепи датчика температуры
ГВС (продолжительностью 3 секунды).
Горелка не загорится только в режиме
ГВС.Котелспособенпродолжитьработув
режиме отопления.
1. Проверьте сопротивление полу-
проводникового датчика. Номинальное
сопротивление датчика 10 кОм.
2. Проверьте качество соединения
коннектора датчика температуры ГВС с
платой управления.
3. Замените датчик.
Е7 Неис-
пра-
вен
NTC
дат-
чик
тем-
пера-
туры
ОВ
Короткое за-
мыкание или
обрыв цепи
датчика тем-
пературы ОВ
1. Проверьте сопротивление полу-
проводникового датчика. Номинальное
сопротивление датчика 10 кОм.
2. Отсутствует сигнал между контак-
тами датчика температуры ОВ и коннек-
тором платы управления.
3. Отсоедините разъемдатчикатем-
пературыОВотразъемаконнекторапла-
ты управления, а потом снова соедините
ихдлянормальногоконтакта.
4. Замените датчик.
13 Общая схема и основные элементы котла

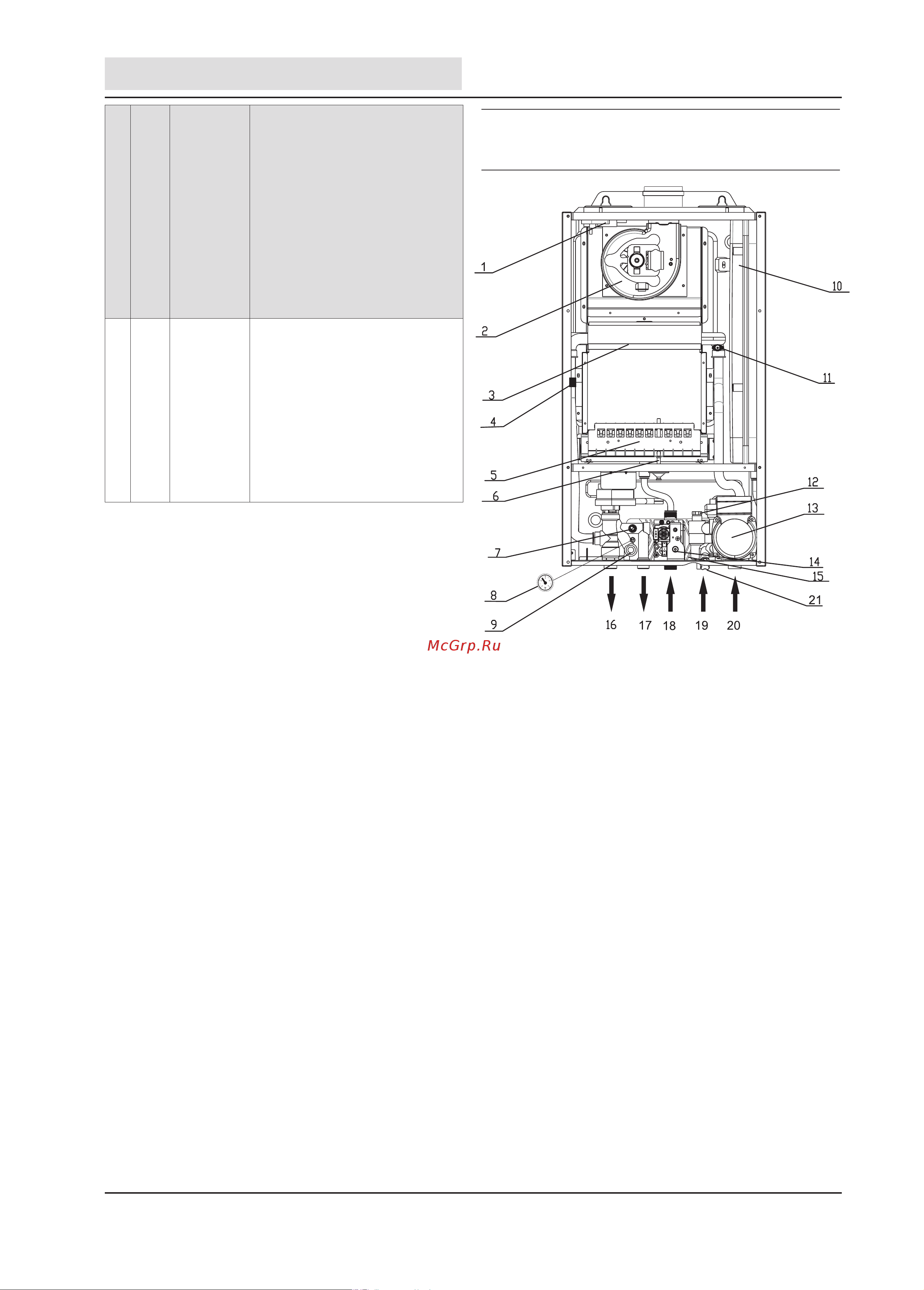

Рис. 14. Общая схема и основные элементы котла
1. Прессостат
2. Вентилятор
3. Основной теплообменник
4. Датчик температуры отопления
5. Горелка
6. Электродрозжигаиионизации
7. Датчик температуры ГВС
8. Клапанбайпаса
9. Манометр
10. Расширительныйбак
11. Датчик по перегреву ОВ
12. Датчик протока
13. Циркуляционный насос
14. Газовый клапан
15. ТеплообменникГВС
16. Подачавсистемуотопления
17. ПодачаГВС
18. Подключениегаза
19. Подключениехолоднойводы
20. Возврат из системы отопления
21. Кран подпитки
