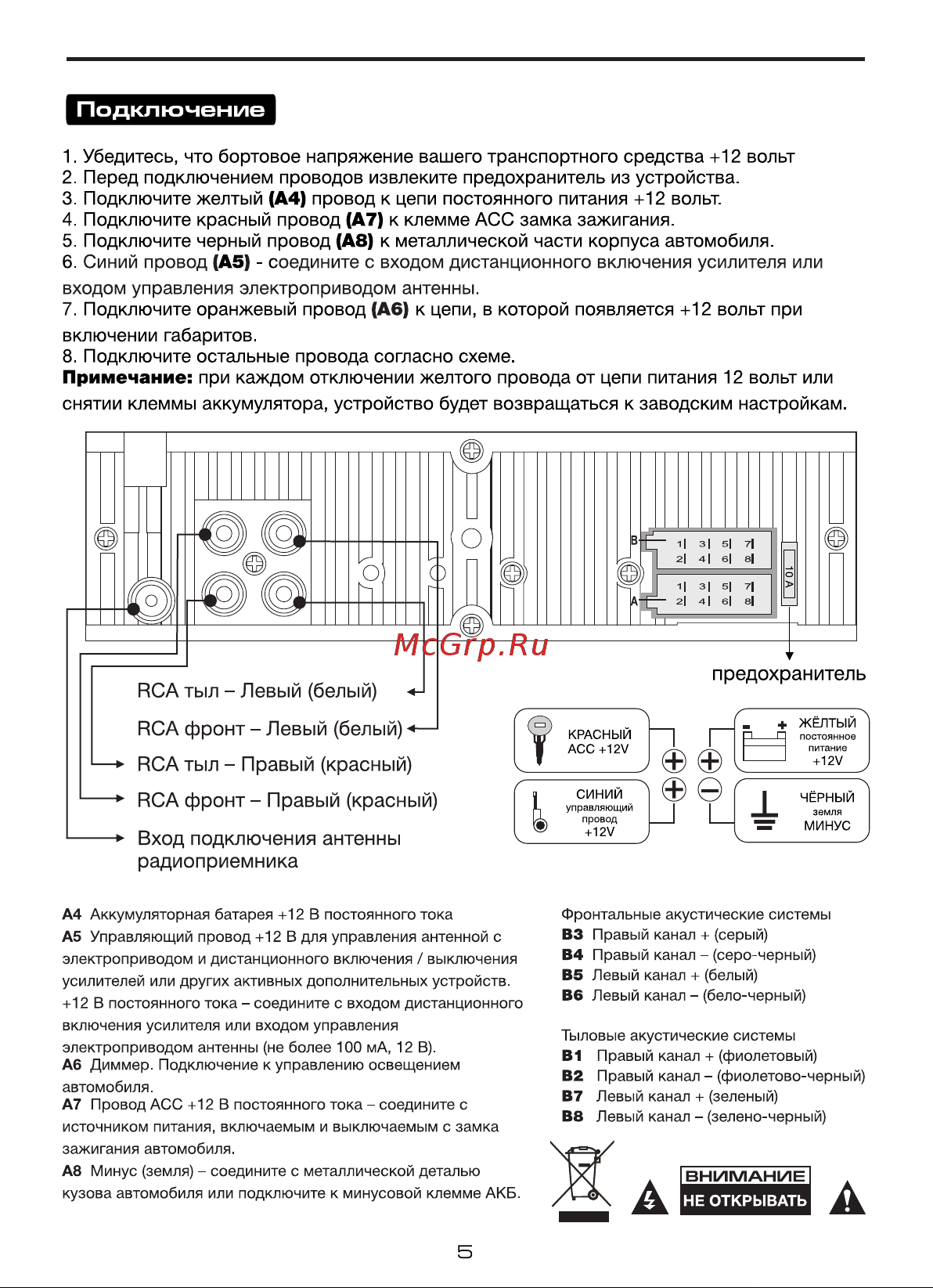

Подключение 1 Убедитесь что бортовое напряжение вашего транспортного средства 12 вольт 2 Перед подключением проводов извлеките предохранитель из устройства 3 Подключите желтый А4 провод к цепи постоянного питания 12 вольт 4 Подключите красный провод А7 к клемме АСС замка зажигания 5 Подключите черный провод А8 к металлической части корпуса автомобиля 6 Синий провод А5 соедините с входом дистанционного включения усилителя или входом управления электроприводом антенны 7 Подключите оранжевый провод Аб к цепи в которой появляется 12 вольт при включении габаритов 8 Подключите остальные провода согласно схеме Примечание при каждом отключении желтого провода от цепи питания 12 вольт или А4 Аккумуляторная батарея 12 В постоянного тока провод 12 В для управления антенной с электроприводом и дистанционного включения выключения усилителей или других активных дополнительных устройств 12 В постоянного тока соедините с входом дистанционного включения усилителя или входом управления электроприводом антенны не более 100 мА 12 В Аб Диммер Подключение к управлению освещением автомобиля А7 провод АСС 12 В постоянного тока соедините с источником питания включаемым и выключаемым с замка зажигания автомобиля А8 Минус земля соедините с металлической деталью кузова автомобиля или подключите к минусовой клемме АКБ А5 Управляющий 5 Фронтальные акустические системы вз Правый канал серый В4 Правый канал серо черный В5 Левый канал белый Вб Левый канал бело черный Тыловые акустические системы В1 Правый канал фиолетовый В2 Правый канал фиолетово черный В7 Левый канал зеленый вз Левый канал зелено черный
