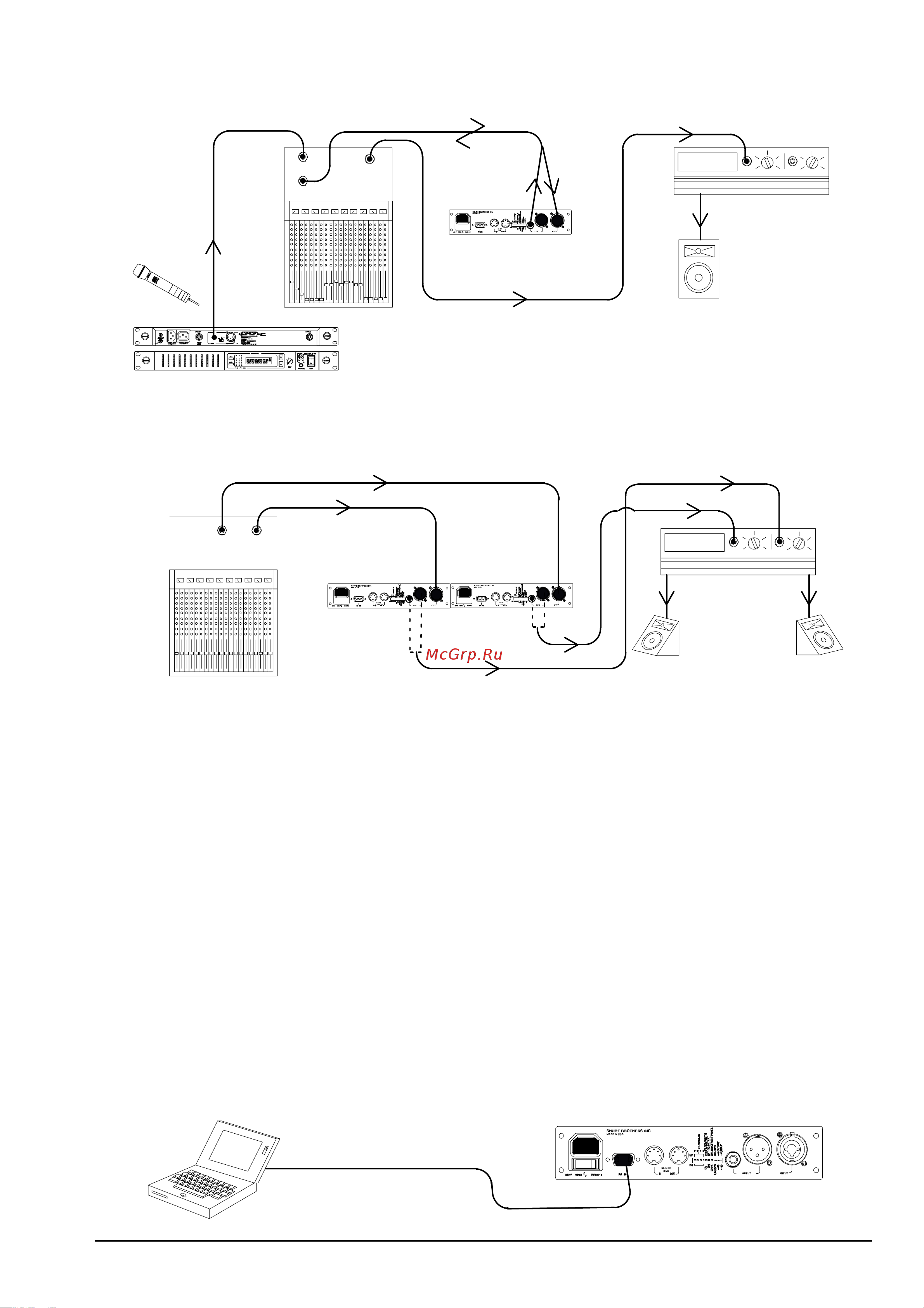

В разрыв входного канала Если проблемы самовозбуждения создаются только одним микрофоном DFR11EQ может включаться в соответствующий канал Это стандартная ситуация при сценической работе с беспроводными микрофонами перемещающимися исполнителями БЕСПРОВОДНОЙ ПРИЕМНИК Между микшером и монитором Данный способ применим при малых расстояниях между микрофонами и мониторными громкоговорителями ОЕР11ЕО размеща ется на мониторном выходе микшера При нескольких шинах мониторинга ОЕР11ЕО должен располагаться на выходе каждого мониторного посыла МИКШЕР Программное обеспечение версии 5 Введение Подключение DFR11EQ к компьютеру дает доступ к управлению встроенным перепрограммируемым цифровым эквалайзером и фильтрами самовозбуждения После создания установок эквалайзера и фильтров самовозбуждения результирующая кривая мо жет отображаться на дисплее в виде графика частотной характеристики фильтров самовозбуждения эквалайзера или их комби нации Также имеется лимитер ограничивающий пики выходного сигнала и цифровая задержка между входным и выходным сиг налами величиной до 1 3 секунд Минимальные системные требования Один 486DX 50 МГц IBM совместимый компьютер с математическим сопроцессором 2 Мб свободной дисковой памяти 4 Мб RAM Привод CD ROM Операционная система Windows версий 3 1х 95 98 или NT Один свободный последовательный порт RS 232 СОМ Один кабель RS 232 9 9 контактов или 9 25 контактов Подключение DFR11EQ к компьютеру через порт RS 232 СОМ 1 Определите конфигурацию компьютерного COM порта RS 232 9 контактный или 25 контактный и соответственно вид ком мутационного кабеля RS 232 2 Подключите 9 контактный разъем кабеля к порту RS 232 прибора DFR11EQ 3 Подключите другой конец кабеля к компьютерному порту RS 232 Shure DFR11EQ5 Руководство пользователя 7
