7
P

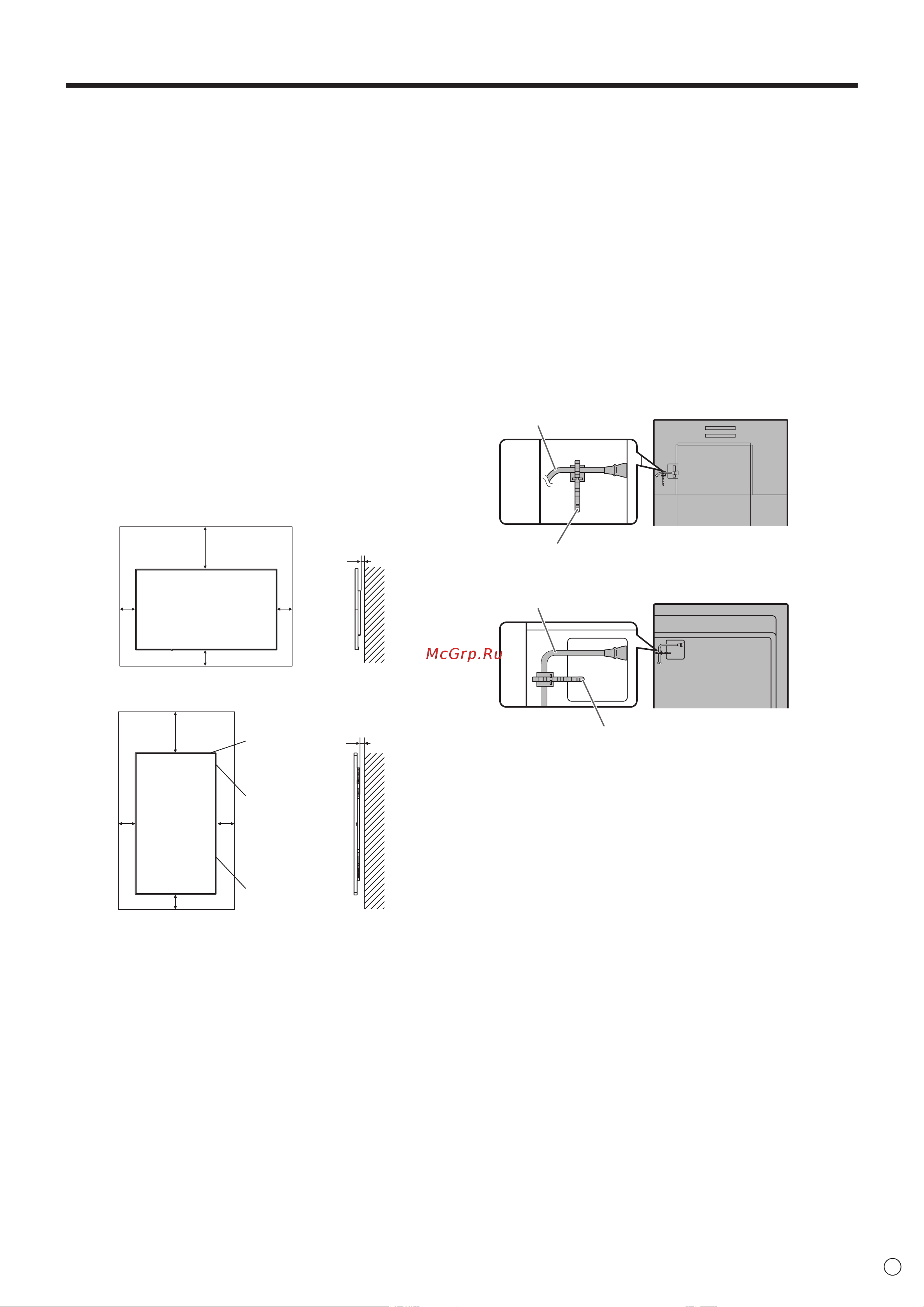

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ
• Монитор предназначен для эксплуатации в помещении.
• Требуется крепежный кронштейн, соответствующий
спецификации VESA.
• Поскольку монитор имеет большой вес,
проконсультируйтесь с дилером перед его установкой,
снятием или перемещением.
• Крепление монитора к стене требует специальных
навыков, поэтому такая работа должна выполняться
специалистами компании SHARP. Вам не следует
предпринимать попыток сделать эту работу
самостоятельно. Наша компания не несет какой-либо
ответственности за несчастные случаи или травмы,
вызванные плохим монтажом или неправильным
обращением.
• Монитор должен использоваться перпендикулярно по
отношению к поверхности, на которой он установлен.
При необходимости монитор может быть наклонен на
20 градусов вверх или вниз.
• Данный монитор должен эксплуатироваться при
температуре окружающей среды от 0°C до 40°C.
Обеспечьте вокруг монитора достаточно пространства,
чтобы предотвратить накопление тепла внутри его
корпуса.
200
50
50
50
7
7
50
200
50 50
Для монитора в горизонтальной ориентации
Д
ля монитора в вертикальной ориентации
Единица измерения: мм
Единица измерения: мм
LED- индикатор
питания
(PN-HW861)
LED- индикатор
питания
(PN-HW431)
LED- индикатор
питания
(PN-HW751/
PN-HW651/
PN-HW551/
PN-HW501)
• Если сложно обеспечить достаточное пространство
по той или иной причине, например, из-за того, что
монитор устанавливается внутри кожуха, или из-за
того, что температура окружающей среды выходит за
диапазон от 0°C до 40°C, установите вентилятор или
примите другие меры для того, чтобы температура
окружающей среды находилась в пределах требуемого
диапазона.
• Запрещается блокировать вентиляционные отверстия
монитора. Рост температуры внутри корпуса
монитора может привести к его неправильному
функционированию.
• Запрещается размещать монитор на устройствах,
генерирующих тепло.
• При установке монитора в вертикальной ориентации
придерживайтесь следующих рекомендаций.
Несоблюдение этих рекомендаций может привести к
возникновению неисправностей.
- Устанавливайте монитор таким образом, чтобы LED-
индикатор питания находился справа (PN-HW861/
PN-HW751/PN-HW651/PN-HW551/PN-HW501) или
сверху (PN-HW431).
-
Установите THERMAL SENSOR SETTING <УСТ. ТЕПЛ.
ДАТЧИКА.> в меню SETUP <УСТАНОВКА> в PORTRAIT
<ПОРТРЕТ>. (См. стр. 30.)
- Обязательно закрепите шнур питания (входит в
поставку) при помощи соответствующего зажима
кабеля (с креплением). При зажиме шнура питания,
старайтесь не подвергать воздействию шнур питания.
Не перегибайте шнур питания чрезмерно.
[PN-HW861/PN-HW751/PN-HW651]
Зажим кабеля
Шнур питания
[PN-HW551/PN-HW501/PN-HW431]
Шнур питания
Зажим кабеля
