Адрес изготовителя: NO.319, WEI 18 RD, YUEQING ECONOMIC DEVELOPMENT ZONE,
YUEQING CITY, ZHEJIANG PROVINCE, CHINA.
ТТР KIPPRIBOR изготавливаются в соответствии с требованиями Технического регла-
мента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»,
утвержден Решением Комиссии Таможенного союза от 16 августа 2011 года № 768, Технического
регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических
средств" утвержден Решением Комиссии Таможенного союза от 9 декабря 2011 года №879.
2.3 Расшифровка условного обозначения
Основные технические характеристики ТТР зашифрованы в условном обозначении. Ниже
приведена расшифровка условного обозначения твердотельных реле KIPPRIBOR.

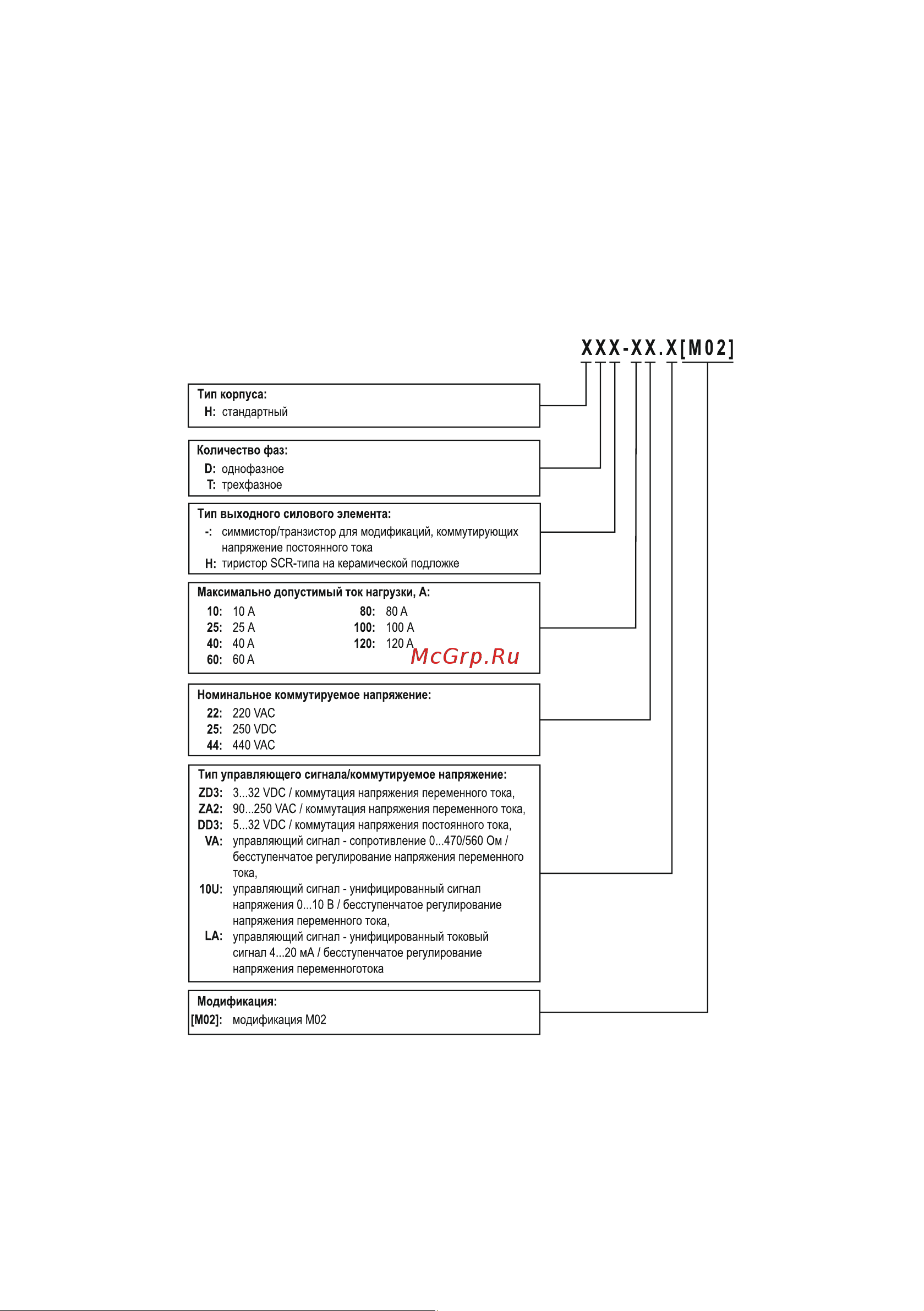

Рисунок 1 - расшифровка условного обозначения ТТР KIPPRIBOR модификации [M02].
2.4 Заводская маркировка
Заводская маркировка нанесена на корпус ТТР. Она содержит следующую ключевую ин-
формация об изделии:
1) Обозначение клемм для подключения нагрузки.
2) Параметры подключаемой нагрузки.
