Kippribor SBDH-15044.ZD3 [26/78] Габаритные размеры
![Kippribor SBDH-12044.ZD3 [26/78] Габаритные размеры](/views2/1872466/page26/bg1a.png)
27
Таблица 22 – модификации и номинальные токи ТТР серий HD-●●44.VA / 22.10U / 25.LA (продолжение)
Модификация ТТР
Номинальный ток нагрузки
HD-●●25.LA
HD-1025.LA
10 A
HD-2525.LA
25 A
HD-4025.LA
40 A
HD-6025.LA
60 A
HD-8025.LA
80 A
3.4.3 Габаритные размеры

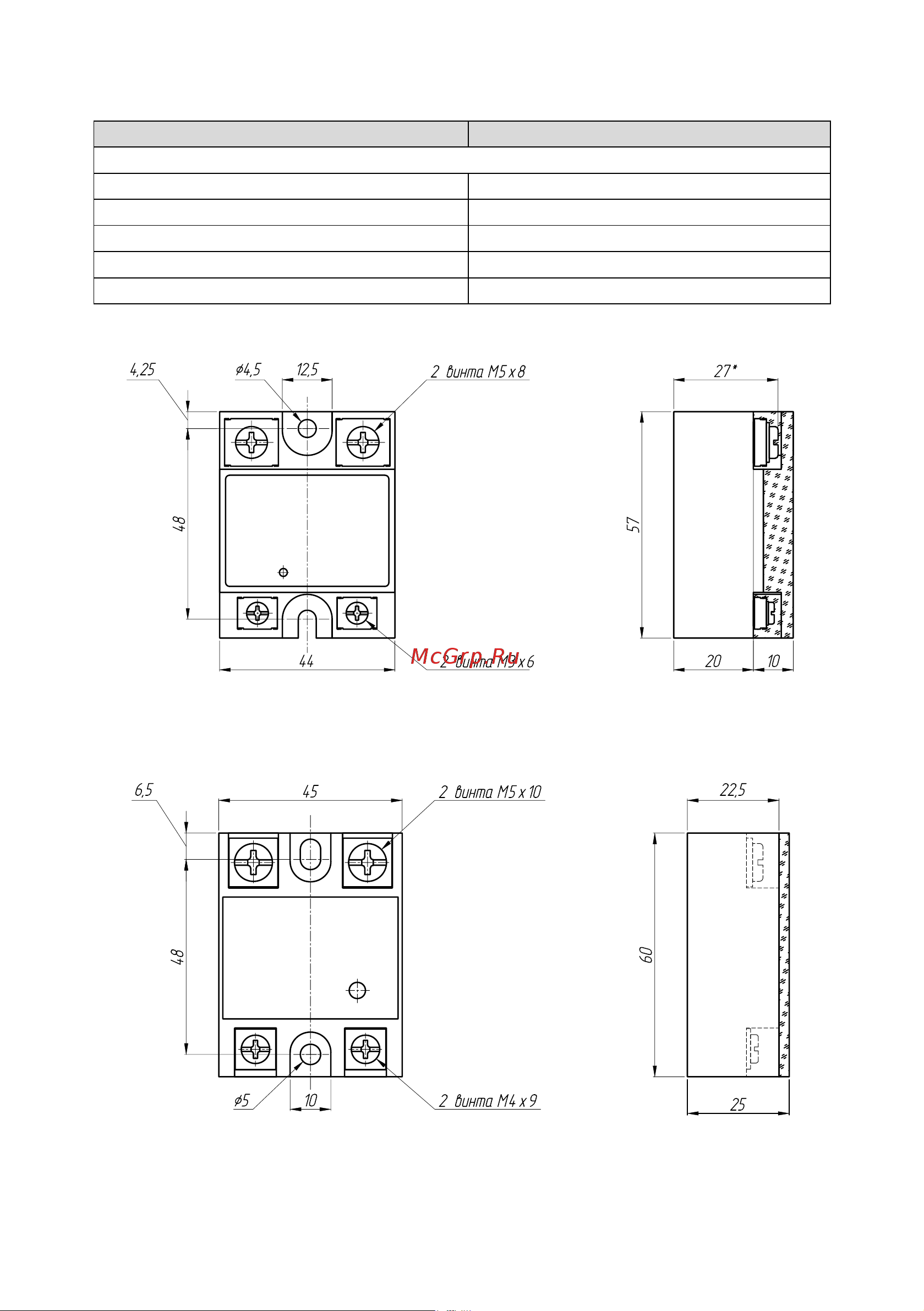

Рисунок 14 – габаритные и установочные размеры ТТР серий HD-●●44.VA, HD-●●25.LA
Рисунок 15 – габаритные и установочные размеры ТТР серии HD-●●22.10U
