19
-
Монтажный комплект батарей (опционально для исполнения ТА)

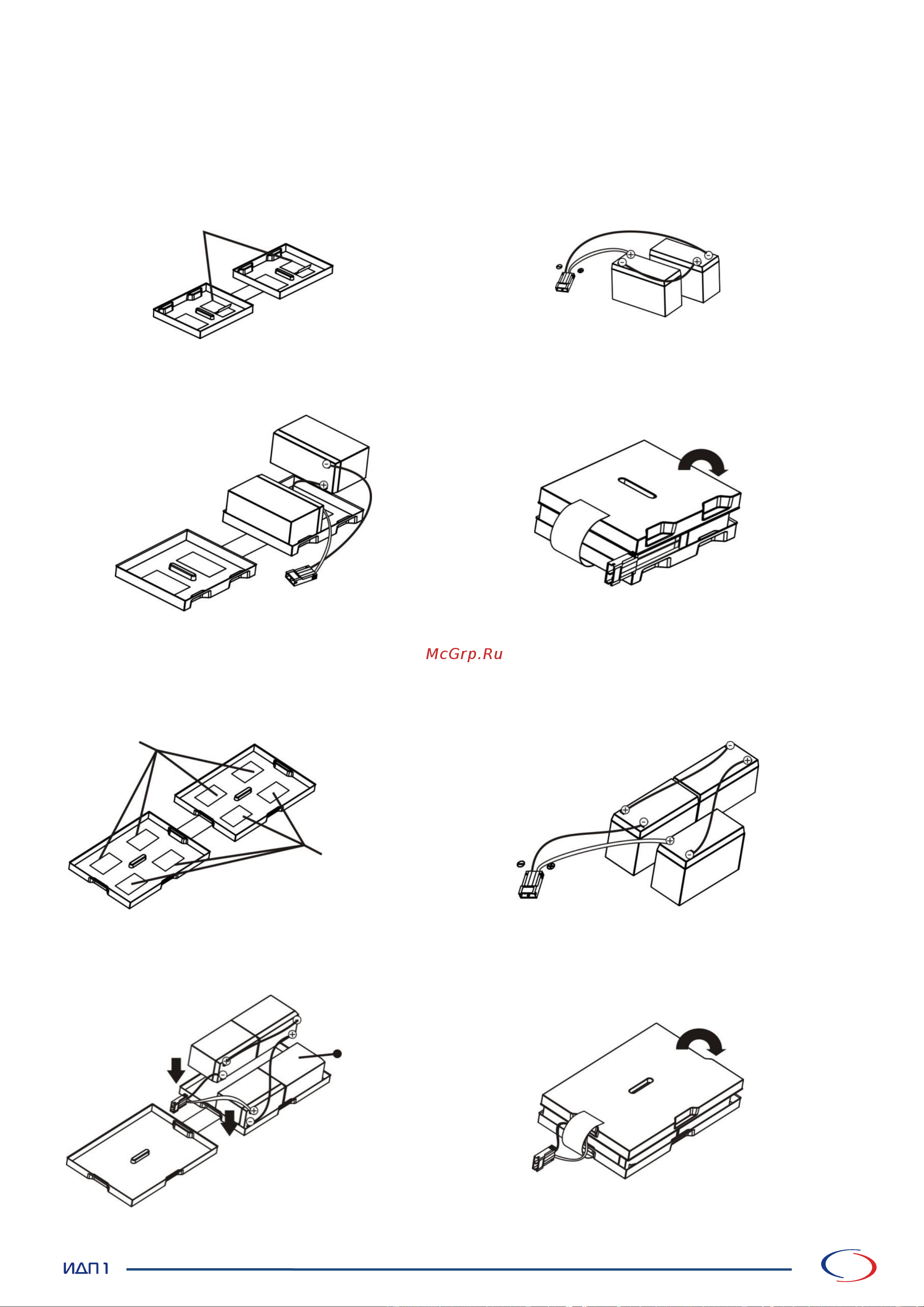

Перед установкой в ИБП, соберите комплект батарей. Порядок сборки
комплекта из двух, трех, четырех и шести батарей показан на рисунке 8,
9,10,11 соответственно.
1 - Удалите клейкую ленту.
2 - Соедините все батареи как показано
ниже.
3 - Положите собранные батарейные
узлы на одну сторону пластиковой
коробки.
4 - Другой стороной прикройте собранные
батареи.
Рисунок 8. Порядок сборки комплекта из двух батарей.
1 - Удалите клейкую ленту.
2 - Соедините все батареи как показано
ниже.
3 - Положите собранные батарейные
узлы на одну сторону пластиковой
коробки и добавьте макет батареи на
свободную зону.
4 - Другой стороной прикройте собранные
батареи.
Рисунок 9. Порядок сборки комплекта из трех батарей.
Клейкая лента
Клейкая лента
Макет
батареи
