8
3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
3.1. Состав изделия.
Состав изделия определяется структурной схемой ИБП представленной
на рисунке 1.

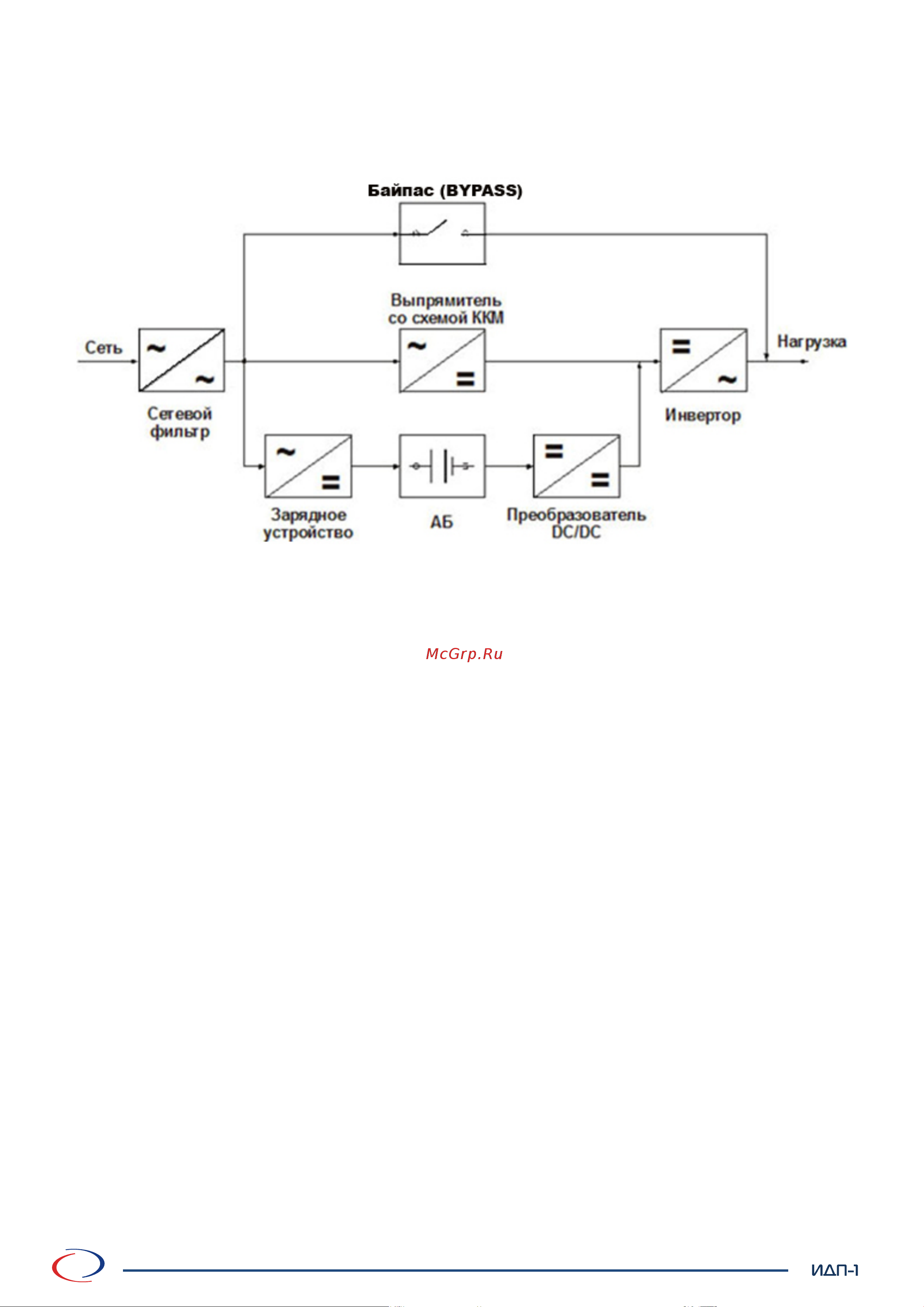

Рисунок 1. Структурная схема ИБП.
Входной сетевой фильтр обеспечивает подавление выбросов
напряжения при переходных процессах в сети и осуществляет фильтрацию
высокочастотных помех.
Выпрямитель и корректор коэффициента мощности обеспечивают
преобразование напряжения сети переменного тока в стабилизированное
напряжение постоянного тока, обеспечивая при этом практически
синусоидальную форму тока, потребляемого из сети. Это позволяет
обеспечить входной коэффициент мощности 0.9 … 1.0.
Инвертор преобразует напряжение постоянного тока в синусоидальное
напряжение с частотой 50 Гц. Силовые транзисторы инвертора
коммутируются с частотой 19.2 кГц, обеспечивая высокую надежность и
точность формирования выходного напряжения. Энергия постоянного тока
поступает на вход инвертора от сети или от аккумуляторной батареи, причем
переход от одного режима к другому происходит мгновенно.
Преобразователь DC/DC обеспечивает повышение напряжения
аккумуляторной батареи (АБ) до уровня, необходимого для надежной
работы инвертора.
Зарядное устройство обеспечивает заряд АБ при работе ИБП в
сетевом режиме. В качестве АБ используются последовательно включенные
герметичные (необслуживаемые) свинцово-кислотные аккумуляторы.
Байпас (BYPASS) – автоматически обеспечивает альтернативный путь
для подключения нагрузки непосредственно к сети при - перегрузке,
перегреве и выходе из строя одного из узлов ИБП.
АБ – аккумуляторные батареи предназначены для обеспечения
резервным питанием ИБП.
