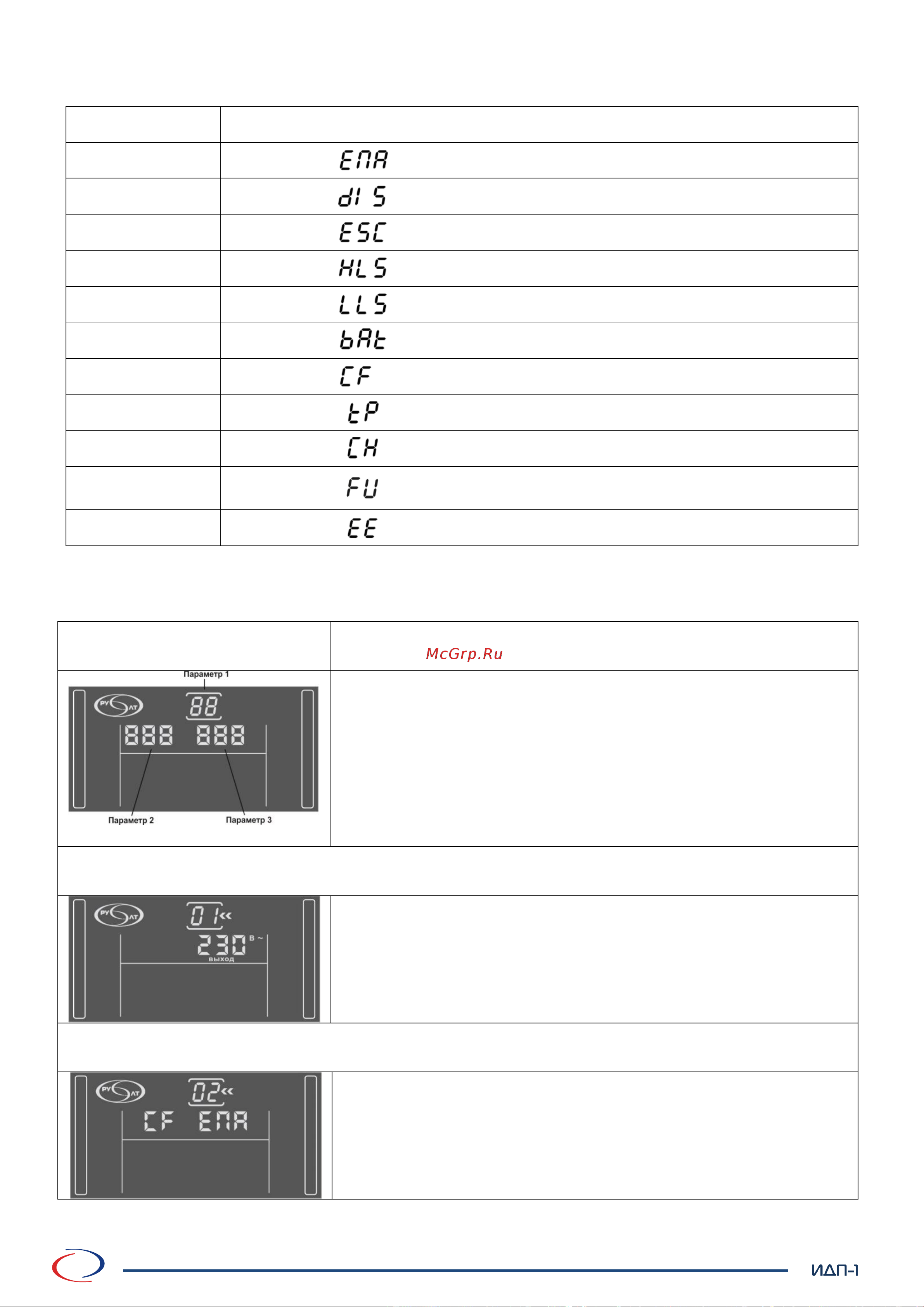

Обозначения, используемые в меню ЖК дисплея, приведены в таблице 7.
Таблица 7.
Аббревиатура
Отображение на дисплее
Обозначение
ENA
Включено
DIS
Отключено
ESC
Выход
HLS
Высокие потери
LLS
Низкие потери
BAT
АБ
CF
Преобразователь
TP
Температура
CH
ЗУ
FU
Нестабильная частота в режиме
Байпас
EE
EEPROM Ошибка
Меню настройки ИБП представлено в таблице 8.
Таблица 8.
Интерфейс
Настройки
В меню настройки необходимо учитывать 3 параметра:
1 параметр – пункты меню настройки.
2, 3 параметры – значения для каждого пункта.
01: Настройка выходного напряжения
Параметр 3: Выходное напряжение
Настройка выходного напряжения: 200/208/220/230(по
умолчанию)/240В
02: Вкл/Выкл преобразователя частоты
Параметры 2 и 3: Выбор включения и выключения
преобразователя:
CF ENA: Включен преобразователь
CF DIS: Отключен преобразователь (по умолчанию)
