![Artu S23K (АОГВК-23,2) [12/32] Рисунок 4 примерная открытая схема системы отопления с использованием насоса](/img/pdf.png)
Artu S23K (АОГВК-23,2) [12/32] Рисунок 4 примерная открытая схема системы отопления с использованием насоса
![Artu S23K (АОГВК-23,2) [12/32] Рисунок 4 примерная открытая схема системы отопления с использованием насоса](/views2/1872795/page12/bgc.png)
12
Арту23-35-s29 В.1.00

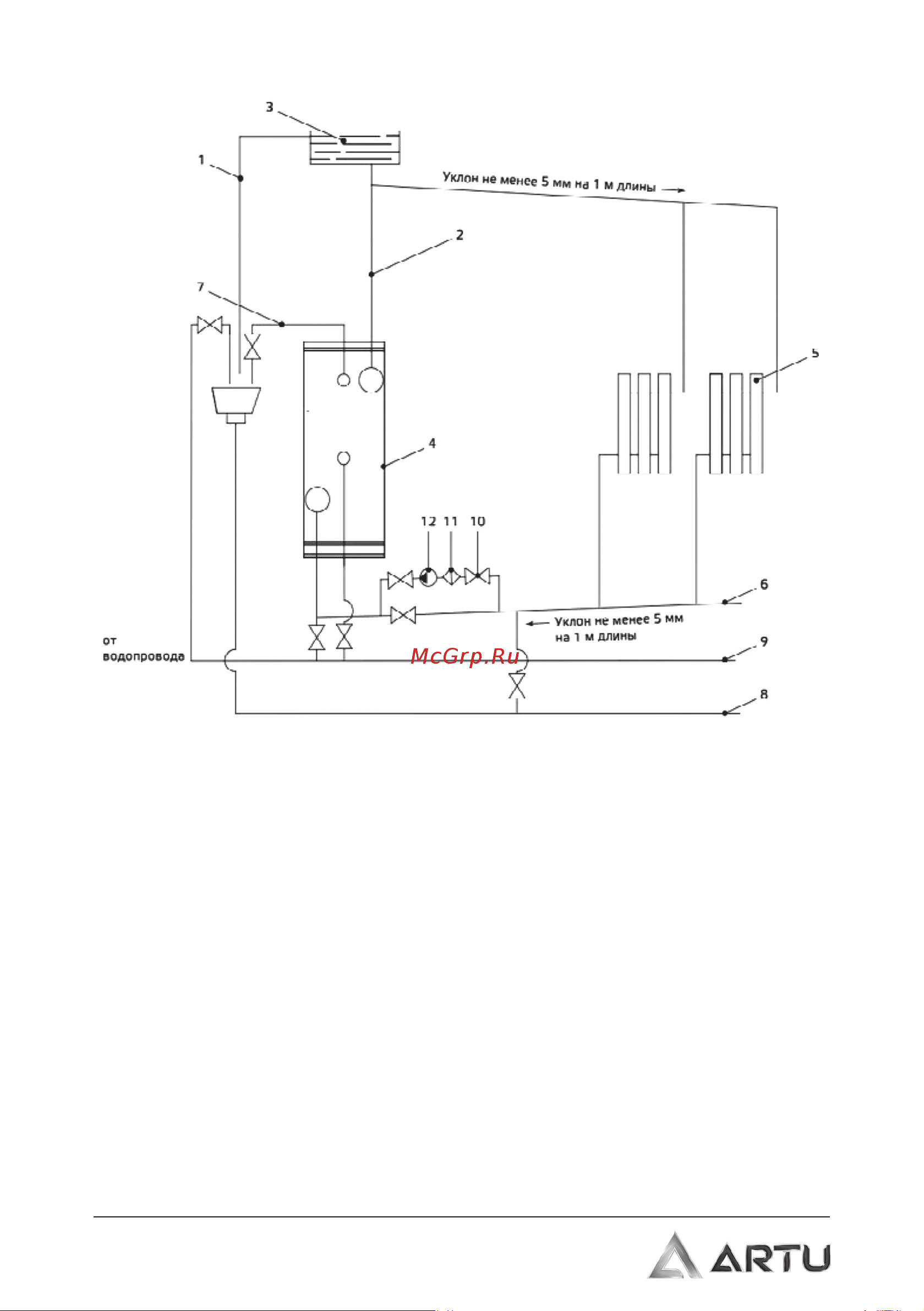

1. Сигнальная труба;
2. Главный стояк;
3. Расширительный бак;
4. Аппарат;
5. Радиатор;
6. Трубопровод обратной воды;
7. Трубопровод горячей воды;
8. Сливная магистраль;
9. Подпиточный водопровод;
10. Кран;
11. Фильтр;
12. Насос.
Рисунок 4.
Примерная открытая схема системы отопления
с использованием насоса
Содержание
- Руководство по эксплуатации и паспорт 3
- Содержание 3
- Указания мер безопасности 4
- Описание и работа аппарата 5
- Аппараты предназначены для работы с использованием газов второго се мейства i2н и для работы с использованием газов второго и третьего семей ства категория ii2н3в р 6
- Вид климатического исполнения ухл 4 по гост 15150 69 вид климатического исполнения ухл 4 по гост 15150 69 6
- Давлении при родного газа в диапазоне 65 мм вод ст 280 мм вод ст при падении давления природного газа ниже 130 мм вод ст пропорционально умень шается тепловая мощность аппарата 6
- По способу удаления продуктов сгорания и подводу воздуха для горе ния по способу удаления продуктов сгорания и подводу воздуха для горе ния тип b11bs 6
- Рабочее давление воды системы отопления 100 20 кпа 1 0 0 2 кгс см2 в закрытой системе отопления необходимо устанавливать предохра нительный клапан на давление не более 150 кпа 1 5 кгс см2 6
- Технические характеристики 6
- Установка аппарата 9
- Рисунок 3 примерная схема системы отопления с использованием аппарата на горячее водоснабжение 11
- Рисунок 4 примерная открытая схема системы отопления с использованием насоса 12
- Внимание внимание проект системы отопления с принудительной или естествен ной циркуляцией должен разрабатываться специализированной организа цией имеющей право на данные работы 13
- Рисунок 5 примерная открытая схема системы отопления с использованием насоса 13
- Использование аппарата 16
- Проверка технического состояния диагностирование 18
- Техническое обслуживание 18
- Методика проведения контрольных испытаний 19
- Аппарат должен храниться и транспортироваться в упаковке только в положении указанном на манипуляционных знаках 20
- Аппараты поставляются в упаковке предприятия изготовителя согласно требовани аппараты поставляются в упаковке предприятия изготовителя согласно требовани ям гост 20219 74 и гост 20219 93 20
- Возможные неисправности аппарата и методы их исправления 20
- Поврежденные при транспортировке узлы автоматики и детали аппарата предпри поврежденные при транспортировке узлы автоматики и детали аппарата предпри ятие не высылает 20
- Правила транспортировки упаковки и хранения 20
- При нарушении указанного правила предприятие изготовитель не несет ответ при нарушении указанного правила предприятие изготовитель не несет ответ ственности за сохранность аппарата 20
- Срок действия консервации 12 месяцев при превышении срока кон сервации провести профилактические работы при монтаже и пуске в эксплуатацию по пункту 6 20
- Указанные выше работы проводятся специалистами службы газового хозяй ства или другими организациями имеющими лицензию на данный вид работ 20
- Хранение аппарата следует производить в отапливаемых и вентилируемых скла дах хранилищах с кондиционированием воздуха расположенных в любых макро климатических районах по условиям хранения 1 л по гост 15150 20
- Гарантийные обязательства 21
- Сведения об утилизации 22
- Свидетельство о приемке 23
- Отметка об установке аппарата 24
- Акт дефектов образец 25
- Отметка о прохождении технического обслуживания 26
- Для заметок 27
- Для заметок 28
- Гарантийный талон 29
- Тел 8 8634 32 72 02 29
