20

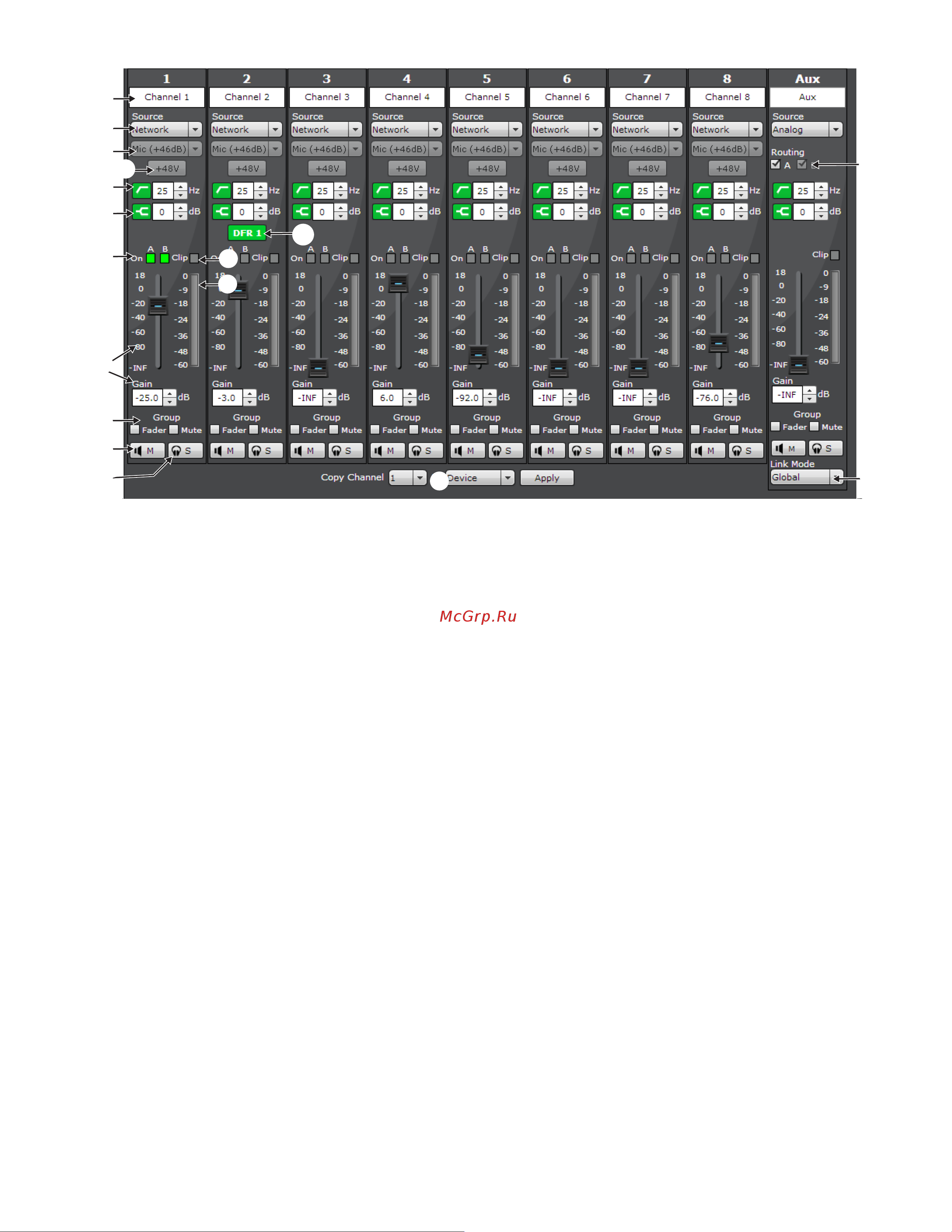

Input (Вход)
1)Канал Имя
Имя канала длиной до 31 символа может
содержать любые символы, кроме ‘=’,’.’
или ‘@’.
2)Source (Источник)
На вход аудиоканала подается один из
возможных источников:
• Аналоговый (стандартная настройка).
Аудиосигнал поступает от микрофона или
источника уровня линии, подключенных к
входу канала на задней панели микшера.
• Сеть. Аудиосигнал поступает от цифровой
аудиосети Dante. Для правильной подачи
аудиосигналов на входы каналов требуется
программа Dante Controller.
3)Уровень входного усиления
Выберите усиление аналогового входа для
каждого канала.
• Микрофон (+46 дБ): для менее
чувствительных микрофонов, таких как
динамические.
• Микрофон (+26 дБ): для громких ораторов
или более чувствительных микрофонов,
таких как конденсаторные.
• Линия (+0 дБ): для источников линии
уровня, например, для разрывов
микшеров.
Примечание. При сетевом источнике
настройка усиления блокируется.
4)Фантомное питание (+48 В)
При выборе этой кнопки она
подсвечивается синим, показывая, что на
микрофон подается фантомное питание
48 В. Используйте эту настройку для
конденсаторных микрофонов.
Примечание. Блокируется, если установлен
уровень входного усиления Линия (+0 дБ)
или в качестве источника аудио выбрана
сеть.
5)Фильтр высоких частот
Идеальное средство для ослабления
низкочастотного шума, вызванного
вибрацией стола или гулом кондиционера
воздуха. Настройте частоту фильтра 12 дБ/
октава от 25 до 320 Гц.
6)High Shelf
Для коррекции речи со свистящим
звуком или усиления звука от внеосевых
микрофонов. Используйте для усиления
или усечения сигнала на 12 дБ при 5 кГц.
7)Индикаторы работы канала
Два индикатора светятся зеленым, когда
канал подключен к какой-либо шине
микширования (A или B). В режиме
двойного микшера индикаторы A и B
действуют отдельно для каждого микса.
8)Индикатор Клиппирование
Загорается, когда сигнал клиппирует
входной предусилитель, и в течение 2
секунд горит как предупреждение. Во
избежание клиппирования уменьшите
уровень входного усиления.
9)Измеритель входа
Показывает уровень входного сигнала.
Измеритель настраивается на вкладке
Preferences tab на выполнение следующих
измерений:
• Мониторинг уровня входного сигнала
в реальном времени (стандартная
настройка) или ослабления, вводимого
IntelliMix Gain.
• Уровень входного сигнала до или после
регулятора.
• VU + пик (стандартная настройка), пик
или измерение VU уровня входного
сигнала_Ref452616807.
10)Регулятор канала и значение усиления
Регулирует громкость канала от -110 дБ до
+18 дБ.
11)Группа (Регулятор и глушение)
Каждый канал можно присоединить к группе
регулятора или глушения, что позволяет
одновременно регулировать несколько
каналов. Для каждой связанной группы есть
одна группа регулятора (Fader) и одна группа
глушения (Mute).
12)Кнопка Заглушить.
Заглушает аудиосигнал этого канала.
Заглушенный канал по-прежнему можно
выбрать для мониторинга через наушники.
Канал Mute Control (Управление глушением)
может быть направлен из вкладки IntelliMix в
одну из двух точек:
• Перед Intellimix: аудиосигнал заглушается
перед MaxBus или перед решением IntelliMix.
• После Intellimix: аудиосигнал заглушается
после своего вклада в решения IntelliMix и
Maxbus.
13)Кнопка Одиночный канал.
Направляет выбранный канал для
мониторинга на гнездо для наушников.
14)Маршрутизация Aux
Направляет канал Aux на выход выбранного
микса. Канал Aux направляется на выход
микса без автомикширования.
15)Режим связей Aux
Определяет маршрут канала Aux, когда
устройство входит в связанную группу:
• Global (Глобально) (стандартная настройка):
сигнал канала Aux появляется на выходах всех
связанных микшеров.
• Local (Локально): сигнал канала Aux
появляется на выходе только этого микшера.
16)Копировать канал
Копирует настройки входа выбранного канала
в устройство или во всю связанную группу.
17) Флажок Включить/Выключить
Снимите этот флажок, чтобы обойти
фильтрацию, выполняемую DFR. Выключение
также замораживает DFR, препятствуя
установке новых фильтров.
⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
①
②
③
④
⑮
⑯
⑰
