Примите во внимание, что при нелинейных нагрузках ток нейтрали может быть

больше тока фазы, и может достигать 1,5 тока фазы.

Защитный заземляющий кабель должен соединять каждый кабинет напрямую и

самым коротким путем с линией заземления. Типичные сечения линии заземления

должны быть: 185 mm

для 250 kVA. Рекомендованная длина кабеля не должна

превышать 5 метров.

3.4.3. Подсоединение кабелей

Вводы входа, выхода и соединений аккумуляторов ИБП осуществляются с

передней стороны.

Внимание! На входе и выходе прибора использован трехполюсный

переключатель, линия нейтрали не отключается!

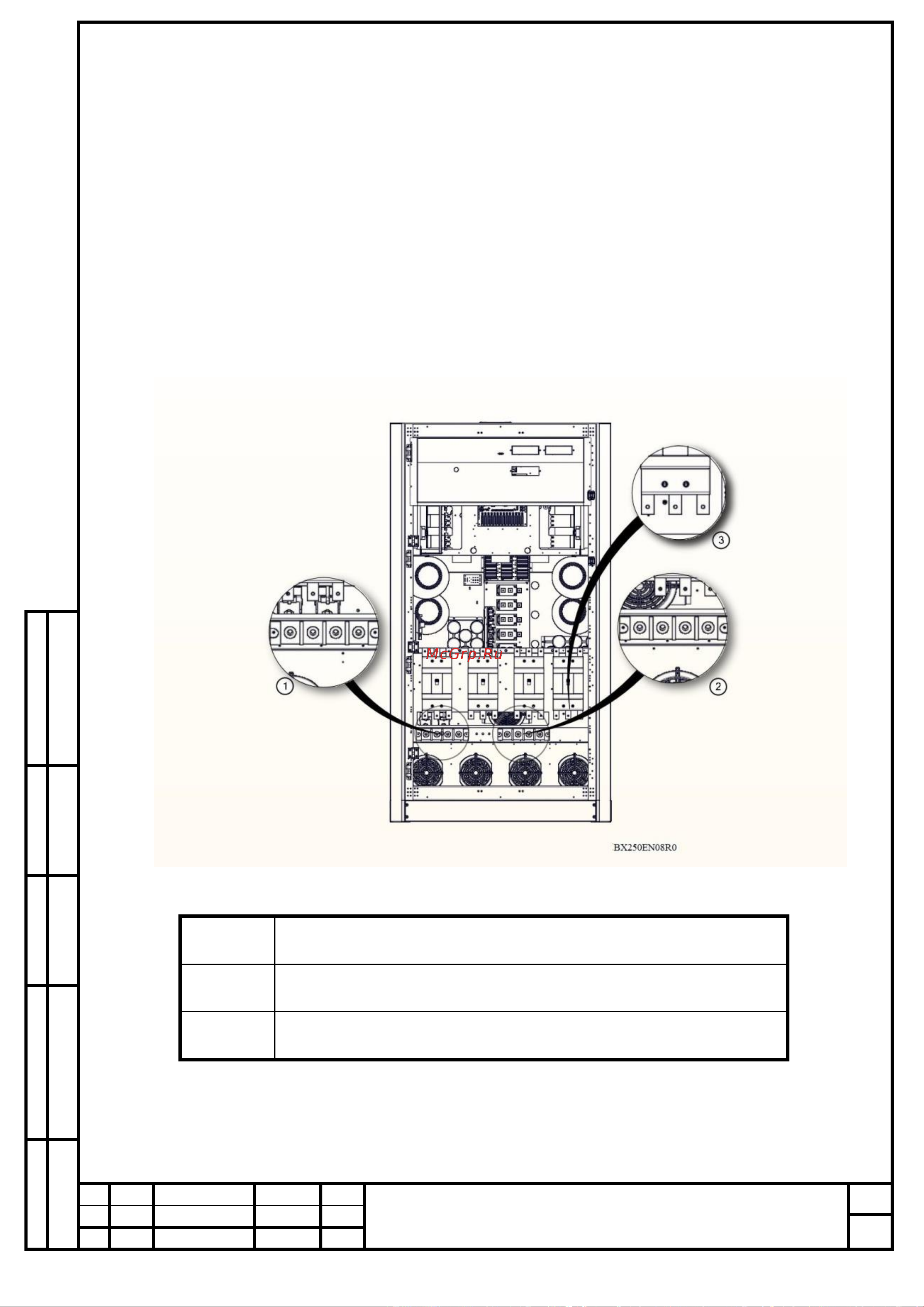

Входные терминалы

Выходные терминалы

Аккумуляторные терминалы
