Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Инв. № подл.
Копировал
Формат
А4
ГШАР.436200.024 РЭ
Лист
9
Изм
.
Лист
№ докум.
Подп.
Дата
Примечание: Выходная мощность понижается при температуре свыше 30 ºC (90%
от номинальной при температуре от 31 ºC до 35 ºC; 80% от номинальной при
температуре от 36 ºC до 40 ºC).
1.3 Внешний вид изделия

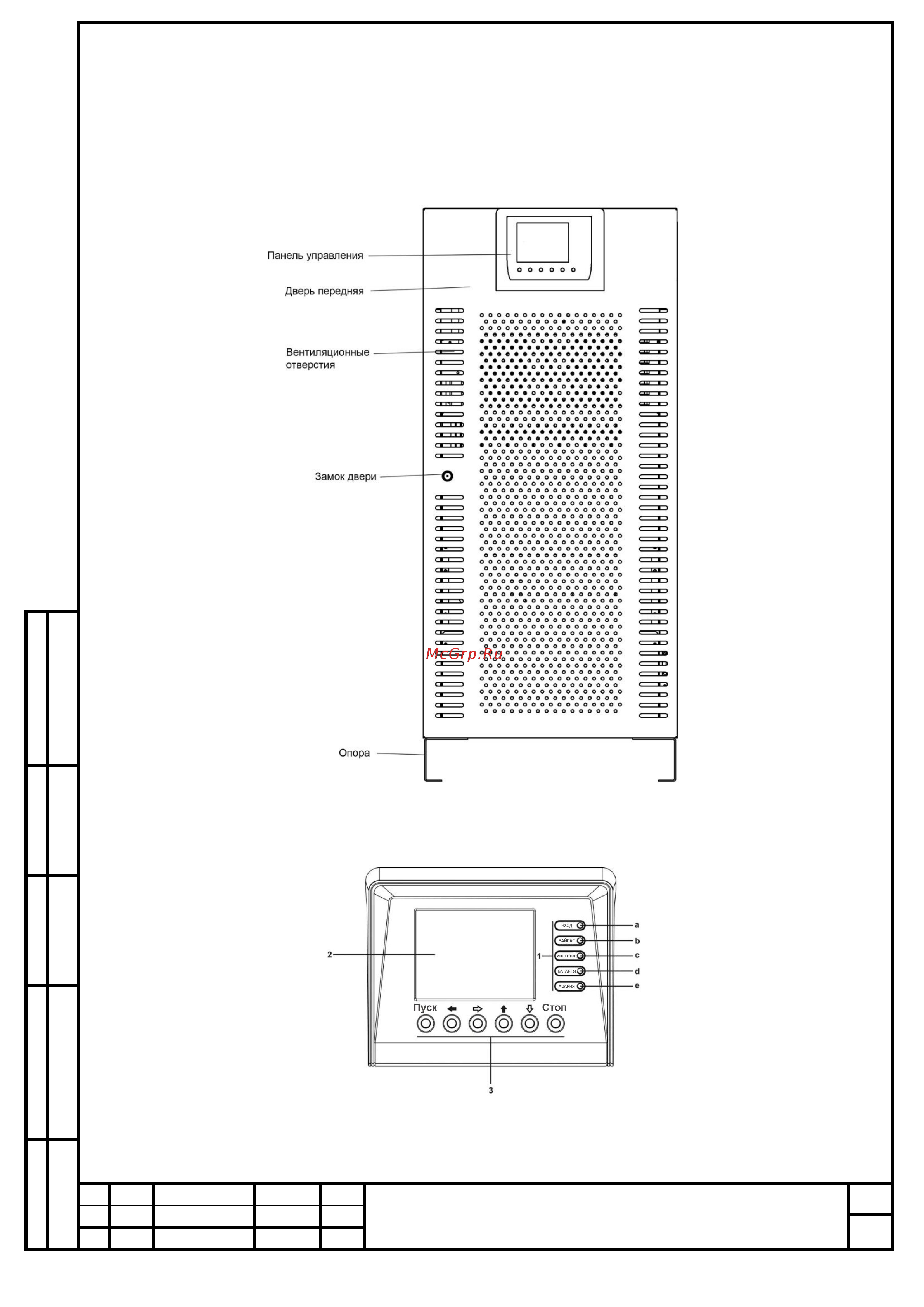

1.3.1 Внешний вид изделия представлен на рисунке 1.1
Рисунок 1.1 Внешний вид изделия
1.3.2 Панель управления представлена на рисунке 1.2
Рисунок 1.2 Панель управления
