- инвертор (ИНВ) преобразует напряжение постоянного тока в

синусоидальное напряжение с частотой 50 Гц. Силовые транзисторы

инвертора коммутируются с частотой 19,2 кГц, обеспечивая высокую

надежность и точность формирования выходного напряжения;

- вторичный источник питания (ВИП) обеспечивает напряжениями

постоянного тока узлы и блоки СДП;

- блок микроконтроллерного управления (БМКУ) обеспечивает

необходимый алгоритм работы блоков СДП, тестирование и мониторинг

состояния сети и нагрузок.

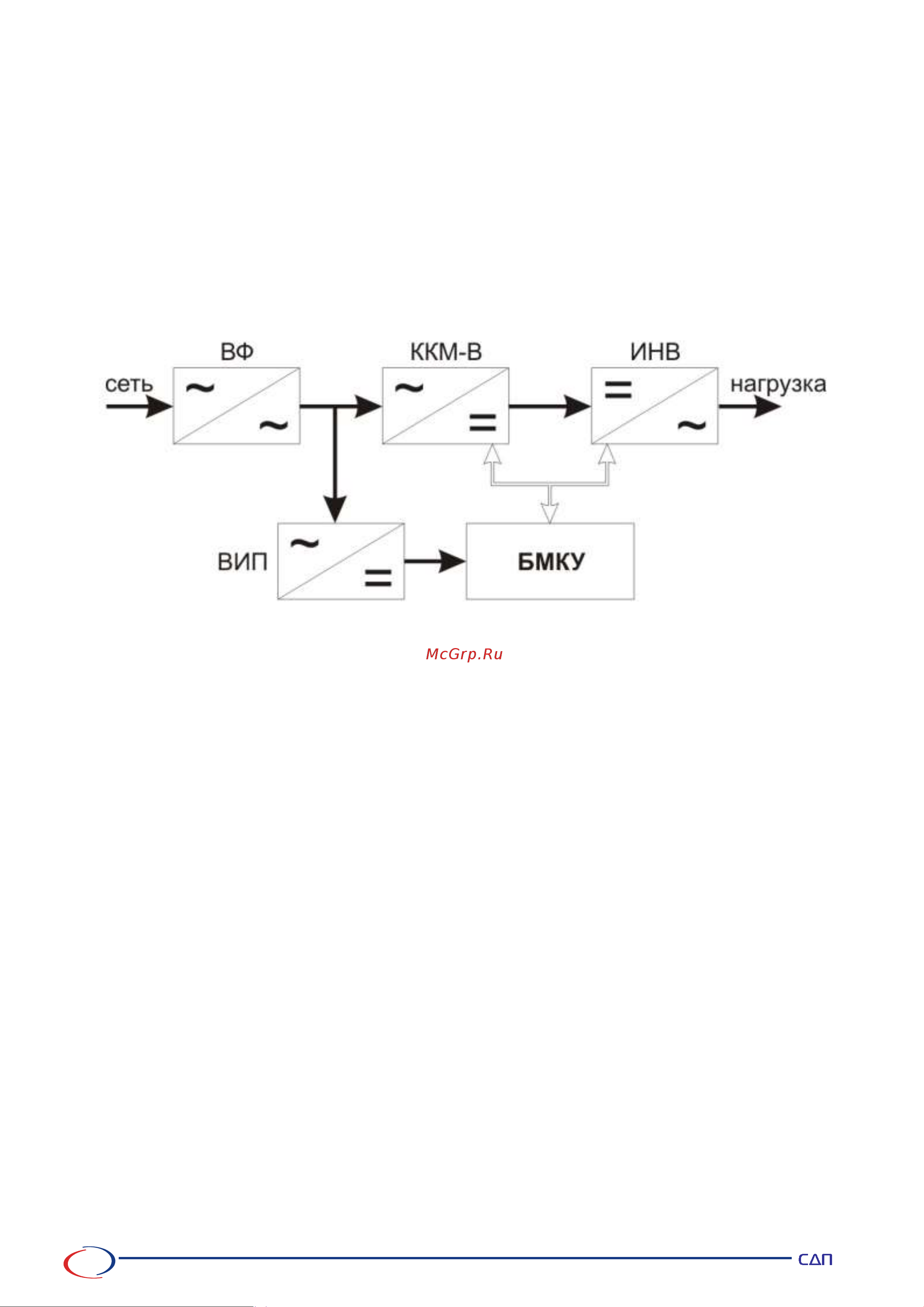

Рис. 5. Структурная схема СДП

Режимы работы СДП.

При наличии сетевого напряжения в пределах допустимых

отклонений и величине нагрузок, не превышающих номинальную

мощность, СДП работает в режиме стабилизации выходного напряжения.

При этом осуществляется:

– фильтрация импульсных и высокочастотных сетевых помех;

– преобразование энергии переменного тока сети в энергию

постоянного тока с помощью выпрямителя и схемы коррекции

коэффициента мощности;

– преобразование с помощью инвертора энергии постоянного тока в

энергию переменного тока со стабильными параметрами.

При наличии сетевого напряжения в пределах допустимого

отклонения светится светодиод зеленого цвета. В случае если входное

напряжение ниже номинального, но в допустимых пределах, загорается

левый желтый светодиод (рис.1 поз.3). В случае если входное

напряжение выше номинального, но в допустимых пределах, загорается

правый желтый светодиод (рис.1 поз.4). При выходе входного

напряжения из допустимых пределов СДП отключается. Мигание всех

светодиодов и звуковой сигнал дважды в секунду сигнализирует о

перегрузке СДП. Мигание всех светодиодов и звуковой сигнал каждую

секунду сигнализирует о перегреве СДП.
