Русэлт СДП-3/3-60-380-A 60 кВА [7/12] 2 3 4 5

1 2 3 4 5

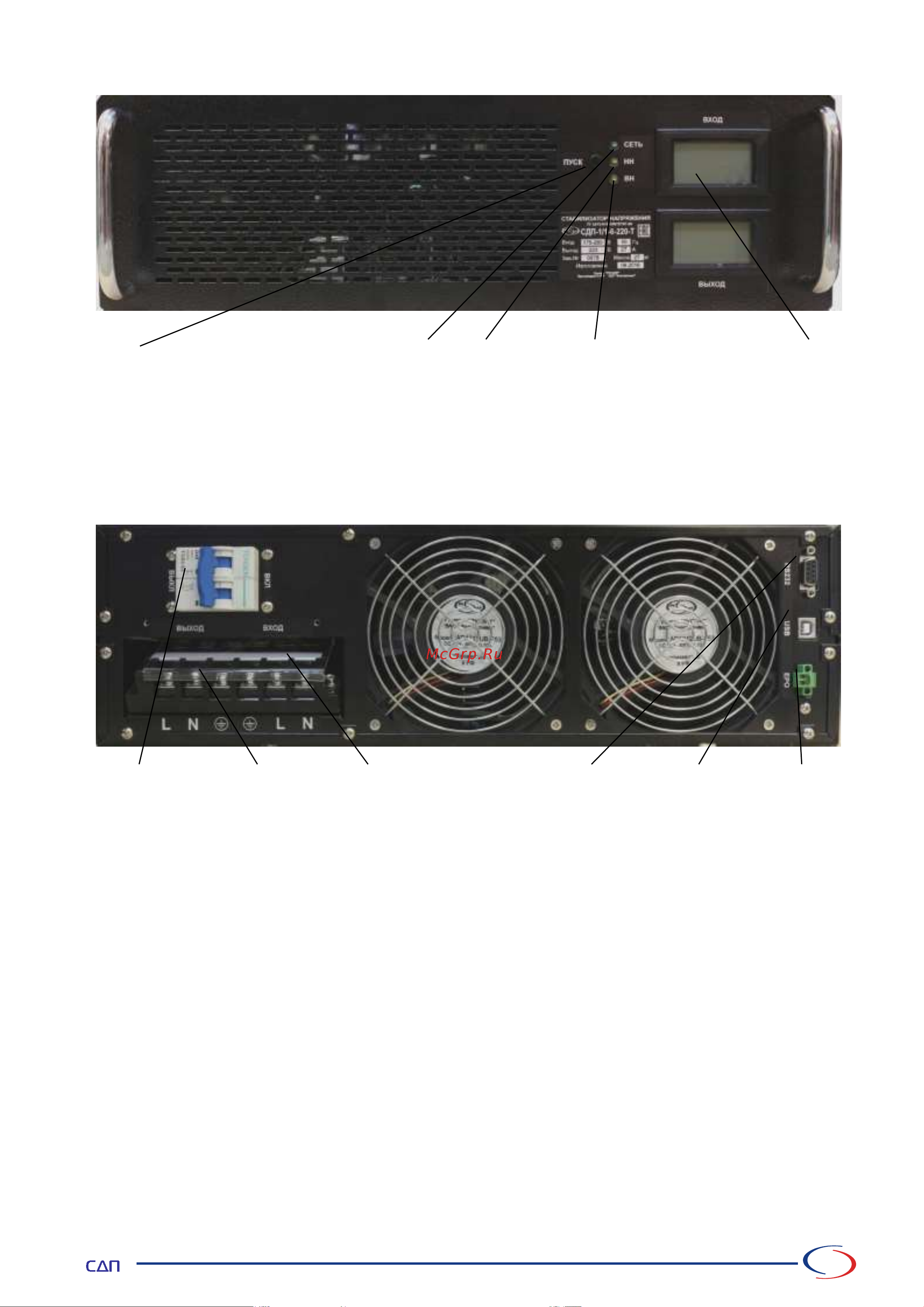

Рис. 3 Внешний вид блока СДП (мощностью 6-10 кВА) (лицевая панель):

1 – «Вкл/Выкл» кнопка включения, выключения стабилизатора;

2 – индикатор работы стабилизатора; 3 – индикатор сигнализирующий о

пониженном входном напряжении; 4 – индикатор сигнализирующий о

повышенном входном напряжении. 5 – индикаторы входного выходного

напряжения.

1 2 3 4 5 6

Рис. 4 Внешний вид блока СДП(мощностью 6-10 кВА) (задняя панель):

1 – автомат включения, отключения питания стабилизатора;

2 – выходные клеммы для подключения нагрузки стабилизатора;

3 – входные клеммы для подключения питания; 4 – разъемы для

подключения интерфейса RS-232; 5 – порт связи USB;

6 – аварийное выключение ЕРО.

Структурная схема СДП (рис.5).

Назначение узлов СДП:

- входной сетевой фильтр (ВФ) обеспечивает подавление выбросов

напряжения при переходных процессах в сети и осуществляет

фильтрацию высокочастотных помех;

- выпрямитель и корректор коэффициента мощности (ККМ-В)

обеспечивают преобразование напряжения сети переменного тока в

стабилизированное напряжение постоянного тока, обеспечивая при этом

практически синусоидальную форму тока, потребляемого из сети. Это

позволяет обеспечить входной коэффициент мощности от 0.98 до 1;
