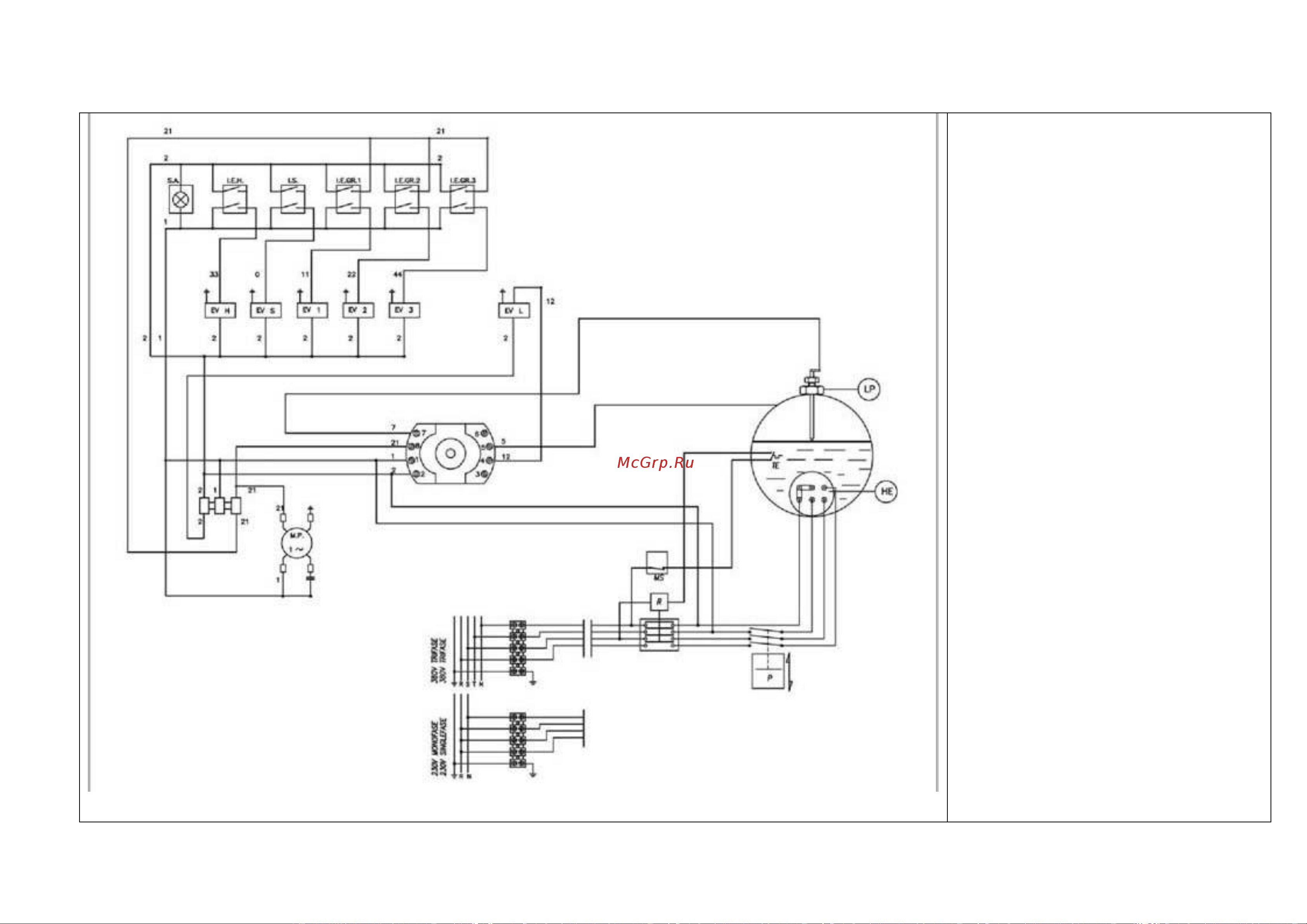

ЭЛЕКТРИЧЕСКАЯ СХЕМА АПИИЯ ESSE 2-3- ГРУППЫ

ОПИСАНИЕ:

EV H – электроклапан пар/горячая

вода

EV S – электроклапан подогревателя

чашек

EV 1-2-3 –электроклапан группы

подачи

MP – мотор насоса

I.S. - Выключатель подогревателя

чашек

I.E.H. – выключатель горячей воды

I.E.GR. 1-2-3 – выключатель группы 1-

2-3

R – реле

P- прессостат

EV L- электроклапан уровня

MS – общий выключатель

HE – ТЭН

LP – датчик уровня

TE – термостат безопасности

S.A. - индикатор света.
