GB2R Руководство пользователя

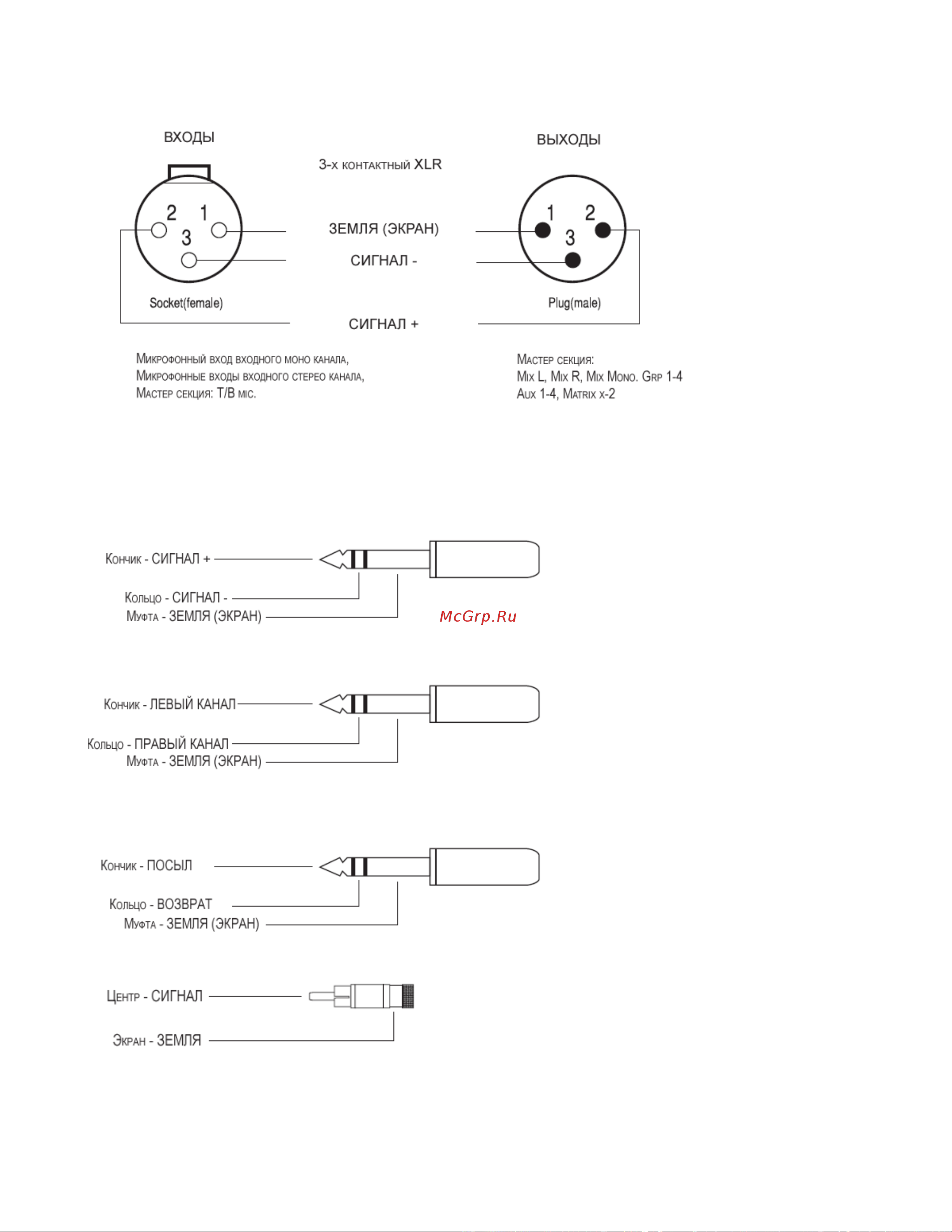

Схемы аудиоразъемов

Стереоразъемы типа «джек» 1/4'', используемые как балансные входы/выходы:

Все разъемы, приведенные ниже, кроме выхода на наушники и точек разрыва

Входной моно канал: линейный вход (LINE), прямой выход (DIR)

Входной стерео канал: линейные входы (LINE), левый и правый

Мастер секция: левый и правый мониторные выходы (MONITOR O/S), выходы Aux 1-6

Стереоразъем типа «джек» 1/4'' для подключения наушников:

Стереоразъем типа «джек» 1/4'' для точек разрыва:

Моно вход, Mix L, Mix R, Group 1-4

Разъемы RCA используются для:

Выходов на запись (REC L и R), входов 2-Track L и R
