GB2R Руководство пользователя
19

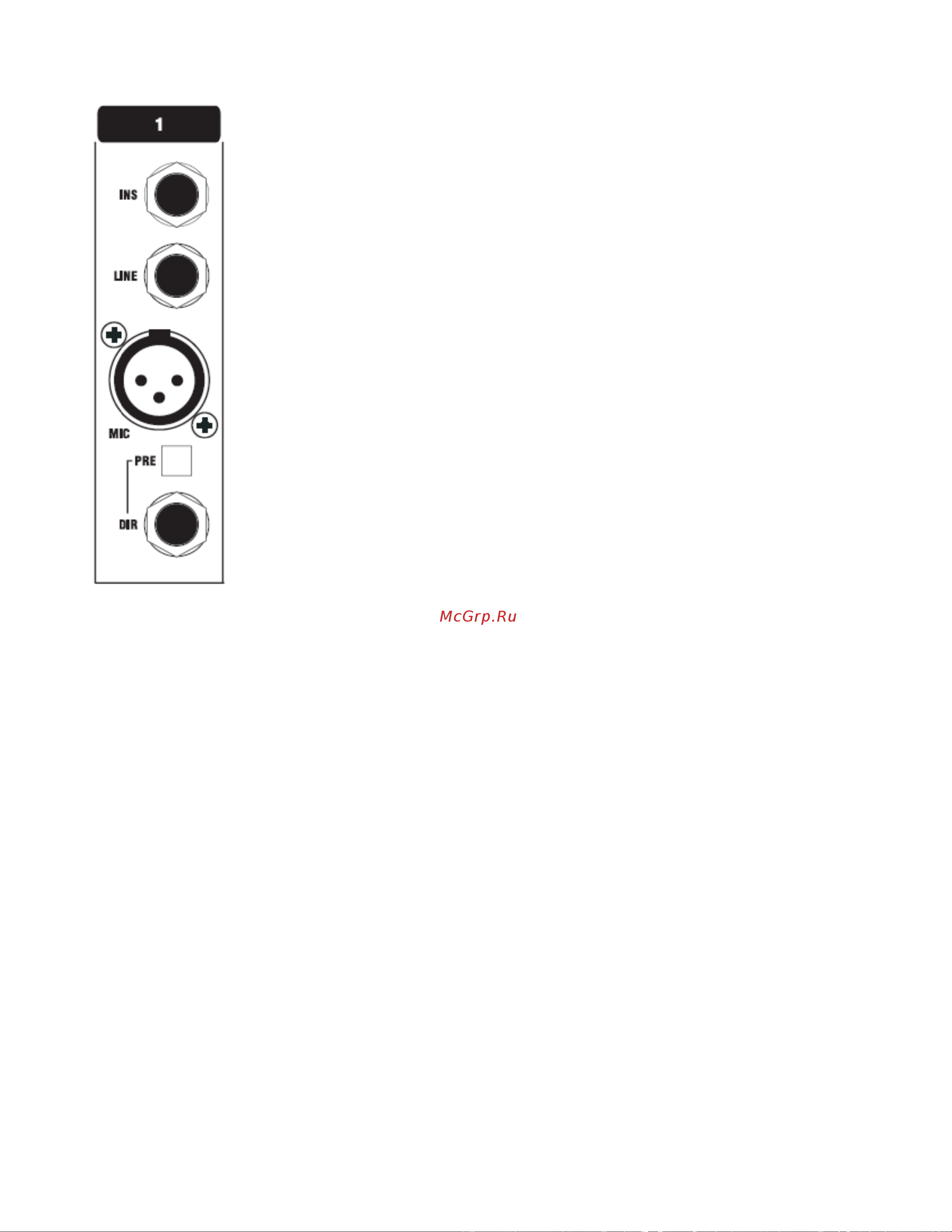

Разъемы на задней панели
РАЗРЫВ (INS, «джек» 1/4" TRS)
Кончик Посыл
Кольцо Возврат
Муфта Земля
ЛИНЕЙНЫЙ ВХОД (LINE, «джек» 1/4" TRS)
Кончик Сигнал +
Кольцо Сигнал –
Муфта Земля
МИКРОФОННЫЙ ВХОД (MIC, 3-контактн. «мама» XLR)
Контакт 1 Земля
Контакт 2 Сигнал +
Контакт 3 Сигнал –
ПРЯМОЙ ВЫХОД (DIR, «джек» 1/4" TRS)
Кончик Сигнал +
Кольцо Сигнал –
Муфта Земля
ПРЯМОЙ ВЫХОД (DIR) обычно пост-фейдерный. Нажмите кнопку PRE, чтобы
переключить его на точку перед разрывом.
