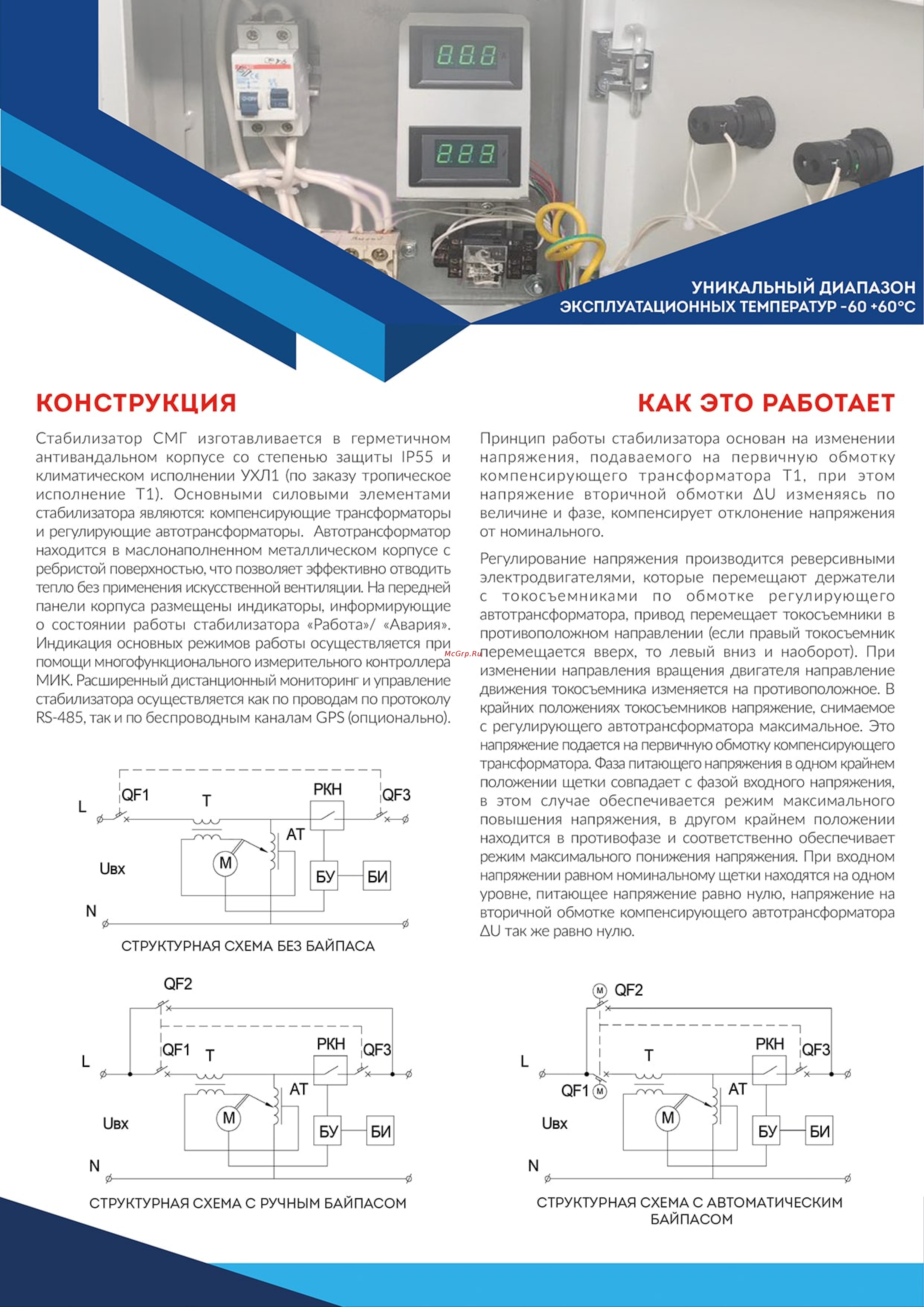

383 УНИКАЛЬНЫЙ ДИАПАЗОН ЭКСПЛУАТАЦИОННЫХ ТЕМПЕРАТУР 60 60 С КОНСТРУКЦИЯ Стабилизатор СМГ изготавливается в герметичном антивандальном корпусе со степенью защиты IP55 и климатическом исполнении УХЛ1 по заказу тропическое исполнение Т1 Основными силовыми элементами стабилизатора являются компенсирующие трансформаторы и регулирующие автотрансформаторы Автотрансформатор находится в маслонаполненном металлическом корпусе с ребристой поверхностью что позволяет эффективно отводить тепло без применения искусственной вентиляции На передней панели корпуса размещены индикаторы информирующие о состоянии работы стабилизатора Работа Авария Индикация основных режимов работы осуществляется при помощи многофункционального измерительного контроллера МИК Расширенный дистанционный мониторинг и управление стабилизатора осуществляется как по проводам по протоколу RS 485 так и по беспроводным каналам GPS опционально КАК ЭТО РАБОТАЕТ Принцип работы стабилизатора основан на изменении напряжения подаваемого на первичную обмотку компенсирующего трансформатора Т1 при этом напряжение вторичной обмотки ди изменяясь по величине и фазе компенсирует отклонение напряжения от номинального Регулирование напряжения производится реверсивными электродвигателями которые перемещают держатели с токосъемниками по обмотке регулирующего автотрансформатора привод перемещает токосъемники в противоположном направлении если правый токосъемник перемещается вверх то левый вниз и наоборот При изменении направления вращения двигателя направление движения токосъемника изменяется на противоположное В крайних положениях токосъемников напряжение снимаемое с регулирующего автотрансформатора максимальное Это напряжение подается на первичную обмотку компенсирующего трансформатора Фаза питающего напряжения в одном крайнем положении щетки совпадает с фазой входного напряжения в этом случае обеспечивается режим максимального повышения напряжения в другом крайнем положении находится в противофазе и соответственно обеспечивает режим максимального понижения напряжения При входном напряжении равном номинальному щетки находятся на одном уровне питающее напряжение равно нулю напряжение на вторичной обмотке компенсирующего автотрансформатора и так же равно нулю СТРУКТУРНАЯ СХЕМА БЕЗ БАЙПАСА QF2 СТРУКТУРНАЯ СХЕМА С РУЧНЫМ БАЙПАСОМ СТРУКТУРНАЯ СХЕМА С АВТОМАТИЧЕСКИМ БАЙПАСОМ
