ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

● Топология двойного преобразования

энергии обеспечивает максимальный

уровень защиты оборудования от всех

возможных проблем, возникающих в пи-

тающей сети.

● Применение новых 3-х уровневых вы-

прямителей на биполярных транзисто-

рах с изолированным затвором IGBT,

выполняют функцию корректора коэф-

фициента мощности, что обеспечивает

высокий входной коэффициент мощно-

сти (0,99) инизкий коэффициент искаже-

ния синусоидальности входного тока.

● Усовершенствованная система уп-

равления АКБ гарантирует увеличение

срока службы имаксимизирует произво-

дительность батареи за счет интеллекту-

альной зарядки (автоматический/ручной

тест аккумуляторной батареи, опреде-

ление времени резервирования, защита

отполной разрядки, отчеты о состоянии

батареи).

● Возможность параллельной работы си-

стемы позволяет при необходимости

увеличить суммарную мощность или

повысить надежность системы за счет

резервирования нагрузки. Система по-

зволяет подключать в параллель до 16

ИБП.

● Удобный и простой интерфейс ЖК-дис-

плея отображает точные данные по ос-

новным параметрам ИБП: входное

ивыходное напряжение, нагрузка, уро-

вень заряда аккумулятора и время ав-

тономной работы. Древовидное меню

позволяет легко управлять и просма-

тривать функции наЖК-дисплее.

● Для питания некритических нагрузок,

предусмотренна функция «Smart ECO»,

при которой питание нагрузки посту-

пает непосредственно от сети через

статический байпас («OLine» режим).

В случае неисправности или отклю-

чения напряжения сети, система ав-

томатически переходит в нормальный

режим работы («OnLine») и нагрузка бу-

дет питаться через инвертор от батарей.

В этом режиме эффективность выше

на4–4,5%, чем в«OnLine» нормальном

режиме иблизка к100%.

● Встроенный статический и ручной сер-

висный байпас, предназначенный для

предотвращения эксплуатационных

ошибок. Статический байпас подклю-

чает нагрузку напрямую квходной сети

по линии статического байпаса вслучае

перегрузки или перегрева. При восста-

новлении нормальных условий, нагруз-

ка автоматически будет переключена

на инвертор. Ручной байпас изолирует

ИБП от сети и нагрузок, подключенных

на выходе, поэтому работы по техниче-

скому обслуживанию могут быть произ-

ведены внутри ИБП, не прерывая подачу

напряжения нанагрузке.

● Режим преобразования частоты. ИБП мо-

жет работать в режиме преобразования

частоты от50 до60Гц или наоборот. В ре-

жиме преобразователя частоты функции

статического и сервисного (ручного) бай-

паса недоступны.

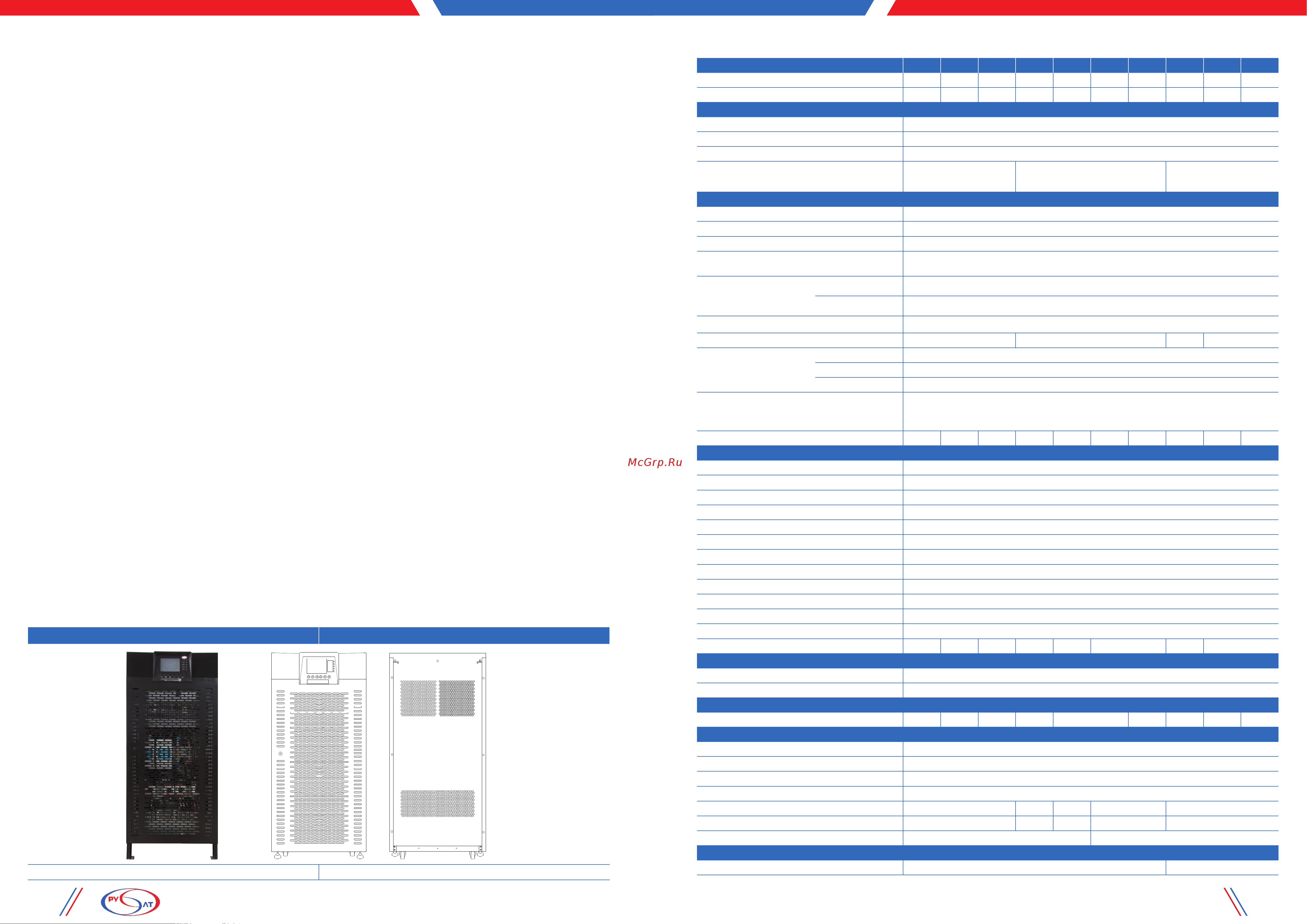

КОНФИГУРАЦИЯ ИДП-3

10–60 кВА 80–120 кВА

460x805x1190 880х770х1660

Масса Масштаб

Изм.

Лист

№ докум. Подп.

Дата

Лит.

Разраб.

Пров.

Т.контр. Лист Листов

Н.контр.

Утв.

1:1

Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.

Копировал Формат A3

Масса Масштаб

Изм.

Лист

№ докум. Подп.

Дата

Лит.

Разраб.

Пров.

Т.контр. Лист Листов

Н.контр.

Утв.

1:1

Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.

Копировал Формат A3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИДП-3

Модель ИБП 10 15 20 30 40 50 60 80 100 120

Мощность, кВА 10 15 20 30 40 50 60 80 100 120

Активная мощность, кВт 10 15 20 30 40 50 60 80 100 120

Входные параметры

Диапазон входных напряжений 220~240/380~415 VAC (-20%/+15%; 3P + N)

Коэффициент мощности по входу 0,99 при нагрузке от 10% номинальной

Диапазон входной частоты 50/60 Гц ±5%

Суммарное значение коэффициента нелинейных искажений

тока на входе, THDi (в зависимости от качества входной сети)

100% < 1.5 %

50% < 2.5 %

10% < 6.0 %

100% < 1.0 %

50% < 2.0 %

10% < 5.0 %

100% < 1.5 %

50% < 2.0 %

10% < 6.0 %

Выходные параметры

Диапазон выходных напряжений 220~240/380~415 VAC (± 1% статично, ± 2% динамично (шаг нагрузок 100-0-100%; 3P + N))

Диапазон выходной частоты 50/60Гц ± 5% синхронизирован с сетью, в режиме аккумулятора 50Гц ± 0,05%

Максимальная скорость нарастания выходной частоты ±1 Гц/с

Форма выходного напряжения Синусоидальная

Суммарное значение коэффи-

циента нелинейных искажений

напряжения на выходе (THDv)

Линейная нагрузка < 0,5%

Нелинейная нагрузка < 1,5%

Сдвиг фаз 120 ±1% (при симметричной нагрузке); 120 ±2% (при несимметричной нагрузке 50%)

Крест-фактор 3,4:1 3,2:1 2,8:1 3,2:1

Перегрузка

125% 10 минут

125%-135% 5 минут

>150 % 20 мс

Защита

Выход за допустимые пределы входного напряжения и частоты, прерывание фазы на входе, выход за допустимые

пределы выходного напряжения, выход за допустимые пределы выходной частоты, прерывание фазы на выходе,

перегрузка, которая может возникнуть на выходе, перегрев, высокое или низкое напряжение (возникающее

в напряжении DC-шины), короткое замыкание на выходе.

КПД в режиме работы батарей (100% линейная нагрузка),% 94,5 95,0 95,3 95,9 96,2 96,3 96,4 96,9 96,5 96,4

Статический байпас

Тип Твердотельное реле

Линия байпас Общая. Отдельная линия (опция)

Номинальное напряжение 220~240/380~415 VAC

Диапазон напряжения Установлено: +12% (регулируется в пределах от +20 ... + 5%) / -15% (регулируется в пределах от -25 ... -5%)

Гистерезис напряжения ± 2% в режиме байпаса; +10/-13% в режиме работы ИБП

Диапазон выходной частоты 50/60Гц ± 5 Гц (выбор: 0,5/1,0/2,0/5,0 Гц)

Гистерезис частоты 1 Гц в пределах диапазона частот (выбор: 0,2/0,5/1,0/2,0 Гц)

Активация Управляется контроллером

Время переключения 0; в режиме Smart Eco-mode менее 3 мс

Перегрузка 400% – 10с

Переключение на байпас Немедленно, при перегрузке свыше 150%

Повторное переключение с байпаса Автоматически, после исключения аварии

КПД в режиме Smart Eco-mode, % 95,0 95,5 96,0 97,4 97,8 98,0 98,4 98,0

РУЧНОЙ БАЙПАС (СЕРВИСНЫЙ)

Тип Переключатель с разрывом

Номинальное напряжение 220~240/380~415 VAC, 50/60 Гц

ОБЩЕЕ

КПД (100% линейная нагрузка), % 91 91,5 92,0 93,0 93,5 94,0 95,0 94,5 94,0

Аккумуляторные батареи

Количество, шт 62 (состоит из 2-х независимых групп аккумуляторов, по 31 единицы в каждой)

Тип Pb Ca

Напряжение на батарее (плавающее) 13,65 VDC при 20°C

Температурная компенсация напряжения батареи Регулируемая (установлено до -18 мВ / ºC)

Емкость, А/ч 4,5 9 12 2х12=24 40

Стандартный ток зарядки (Cx0,2) (А) 0,9 1,8 2,4 4,8 8,0

Установка в ИБП да нет

Массогабаритные характеристики

Размеры ШхГхВ мм 460х805х1190 880х770х1660
