3. ПОРЯДОК РАБОТЫ С ИНДИКАТОРНЫМ

КОНТРОЛЛЕРОМ

3.1. Назначение кнопок управления.

0000

Kvar

0000

cosφ

∑

000000000

Kv h

cosφ

Левая кнопка

Правая кнопка Кнопка меню

Кнопка ввод

Дисплей

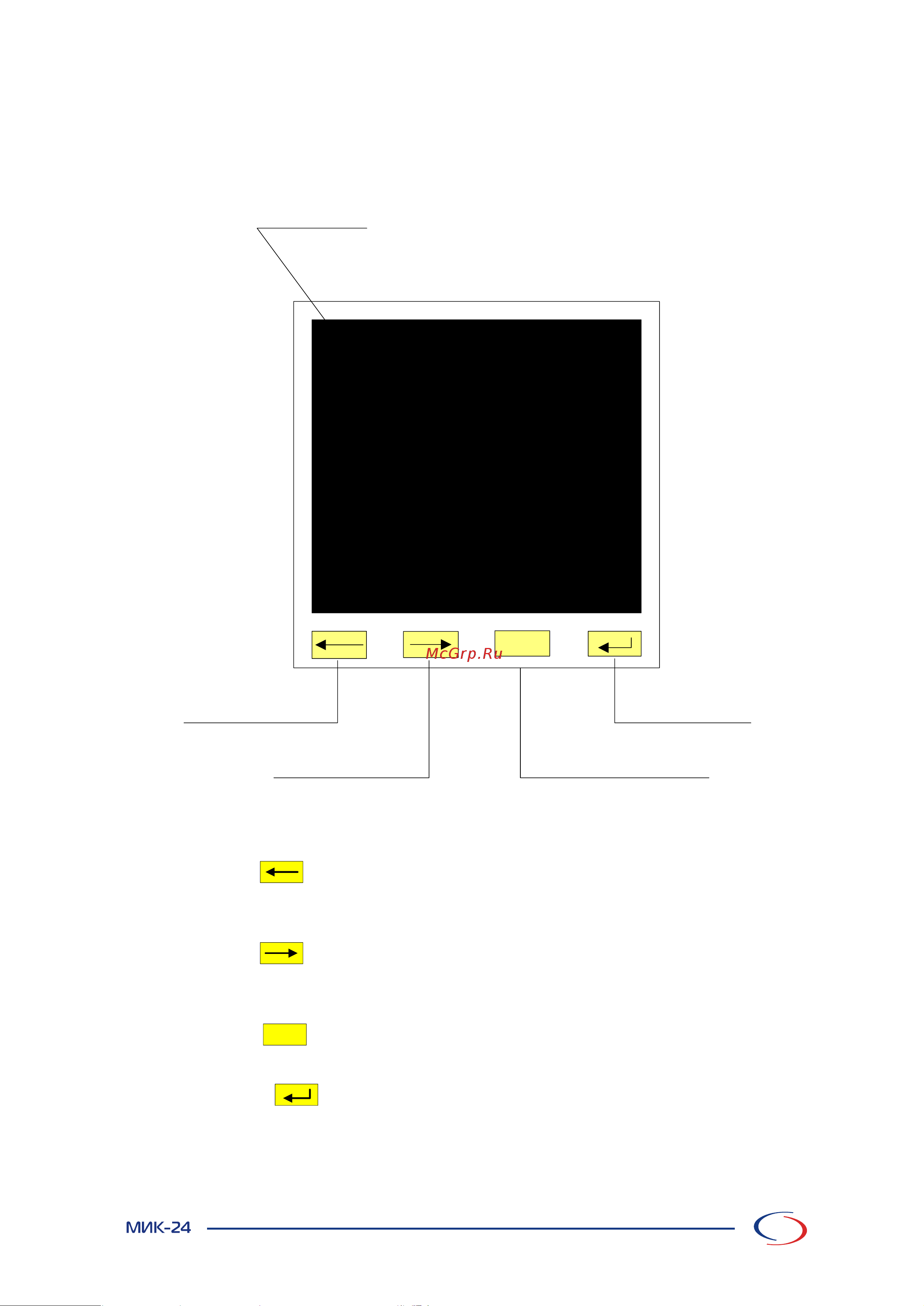

Рисунок 1. Внешний вид контроллера.

Кнопка служит для переключения отображаемых на

дисплее контроллера параметров, перемещения по меню при

программировании, уменьшения программируемого параметра.

Кнопка служит для переключения отображаемых на

дисплее контроллера параметров, перемещения по меню при

программировании, увеличения программируемого параметра.

Кнопка

служит для входа – выхода из режима

программирования.

Кнопка служит для перемещения по меню

программировании, переключения измеряемого напряжения

(линейного – фазного).
