1. ВСТУПЛЕНИЕ

1.1.МЕРЫ ПРЕДОСТОРОЖНОСТИ

1.2.ТРАНСПОРТИРОВКА

1.3.СОДЕРЖАНИЕ УПАКОВКИ

1.4.ПРИМЕНЕНИЕ

2. ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ

2.1.КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

2.2.РАЗМЕРЫ ОБОРУДОВАНИЯ

2.3.ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

3. УСТАНОВКА

3.1.ОБЩИЕ ПРИНЦИПЫ

3.2.ПОВОРОТНЫЙ КРОНШТЕЙН

4. ИНСТРУКЦИЯ ПО УСТАНОВКЕ

4.1.ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ

4.2.ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ

5. ПРЕДОСТЕРЕЖЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

6. АВТОМАТИКА

7. СХЕМЫ ПОДКЛЮЧЕНИЯ

8. УСЛОВИЯ ГАРАНТИИ

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

1. ВСТУПЛЕНИЕ

Благодарим за покупку водяного тепловентилятора марки Reventon Group и

поздравляем с удачным выбором. Рекомендуем прочитать и следовать данным

инструкциям.

1.1 МЕРЫ ПРЕДОСТОРОЖНОСТИ

Покупателю и пользователю тепловентилятора марки Reventon Group необходимо

внимательно прочитать данное руководство и следовать рекомендациям,

указанным в нём. Соблюдение рекомендаций обеспечит правильное

использование и безопасность эксплуатации тепловентилятора. В случае

возникновения дополнительных вопросов по данному руководству, свяжитесь

непосредственно с Reventon Group Sp. z o.o. Производитель оставляет за собой

право вносить изменения в техническую документацию в любое время без

предварительного предупреждения. Reventon Group Sp. z o.o. не несёт

ответственности за повреждения, вызванные неправильной установкой

оборудования, содержанием его в ненадлежащем состоянии, и эксплуатацией

несогласно предназначению. Устанавливать оборудование должен

квалифицированный персонал, имеющий полномочия для монтажа оборудования

такого типа. Монтажник отвечает за установку согласно данному руководству

также нормам и правилам безопасности, характерным для установки такого типа

оборудования. В случае неисправности оборудования, следует его отключить и

связаться с сервисным центром или с производителем. Во время установки,

эксплуатации, технического обслуживания следует соблюдать все требования

техники безопасности.

1.2 ТРАНСПОРТИРОВКА

При получении следует проверить оборудование на наличие каких-либо

повреждений. Во время транспортировки необходимо использовать

соответствующие для этого инструменты. Оборудование рекомендуется

переносить двумя людьми. Протокол повреждения есть неотъемлемой частью

гарантии, данный протокол нужно составить и подписать в присутствии поставщика

оборудования.

1.3 СОДЕРЖАНИЕ УПАКОВКИ

- тепловентилятор

- руководство по эксплуатации с гарантийным талоном

1.4 ПРИМЕНЕНИЕ

Воздушно-отопительные агрегаты Reventon Group серии НС используются для

обогрева или охлаждения таких помещений: заводы, склады, торговые центры,

супермаркеты, гаражи, мастерские, теплицы, магазины, галереи, спортивные

объекты. Однако тепловентиляторы не должны использоваться в агрессивных

средах для алюминия, меди и стали, а также с высокой степенью пыли

(более 0,3 г / м³). Устройства также не должны устанавливаться в помещениях, где

они подвергаются воздействию высокой влажности или прямым воздействием

воды.

2. ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ

2.1 КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Корпус: изготовлен из вспененного полипропилена (EPP). Этот материал

характеризуется низкой плотностью (он является лёгкий) стойким к высоким

химическим и физическим сопротивлением. Обладает хорошими акустическими и

теплоизоляционными свойствами. Кроме того, EPP является экологически чистым -

это так называемый «зеленый материал», на 100% пригодным для вторичной

переработки.

Направляющие жалюзи: изготовлены из полипропилена РР. Ручная установка

жалюзи позволяет получить желаемое направление воздуха. Также доступны

версии оборудования с конфузором (увеличение диапазона подачи воздуха) или с

круглой накладкой 360 ° (сильное смешивание приточного воздуха с воздухом в

помещении).

Теплообменник: медно-алюминиевый. Питается с рабочей среды (нагрев или

охлаждение), которая циркулирует через теплообменник отдает или забирает

тепло с воздуха. Теплообменник имеет следующие технические параметры:

максимальная рабочая температура теплоносителя 120°C, максимальное

рабочее давление 1,6 МПа, диаметр присоединительных патрубков 3/4".

В зависимости от размера оборудования, тепловентиляторы имеют 1, 2 и 3-х

рядный теплообменник.

Вентилятор осевой приточный: изготовлен из стали. Задача вентилятора

обеспечить воздушный поток через теплообменник. Оборудование имеет

однофазный бесщеточный двигатель ЕС, характеризующийся высокой

энергоэффективностью и широким диапазоном регулирования скорости (сигнал

напряжения от 1,7 В до 10 В). Двигатель со следующими параметрами: степень

защиты IP44, номинальный ток 1,5 или 2,0 A (в зависимости от версии). Модели

HC 20-EC, HC 30-EC, HC 35-EC и HC 45-EC имеют вентилятор размером 400 мм, а HC

50-EC и HC 70-EC размером 450 мм.

Поворотный кронштейн (дополнительная опция): позволяет устанавливать

оборудование в нескольких конфигурациях (в зависимости от требований) и

вращение устройств в горизонтальной плоскости.

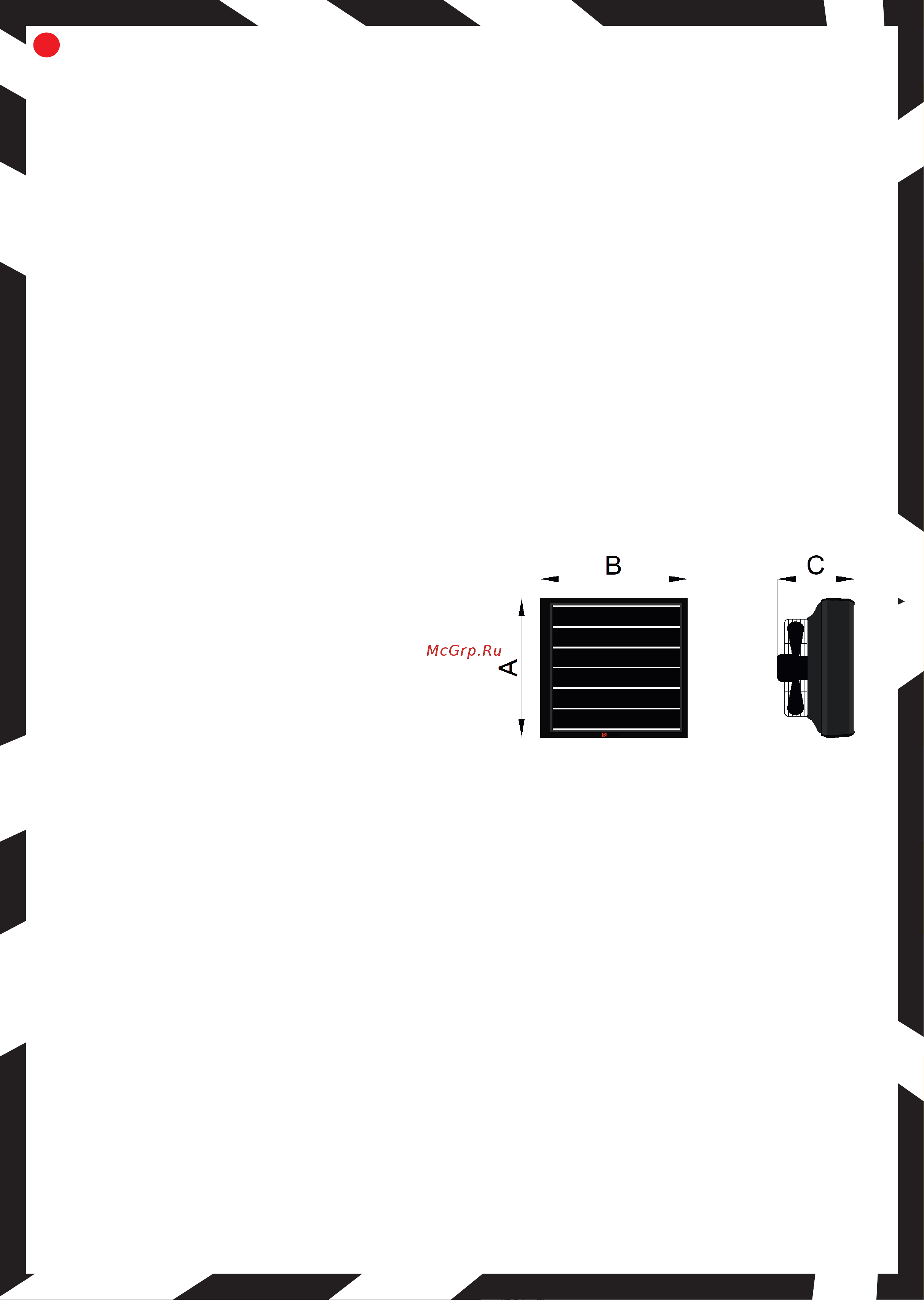

2.2 РАЗМЕРЫ ОБОРУДОВАНИЯ

- HC 20-EC, HC 30-EC, HC 35-EC и HC 45-EC:

ź : 598 мм

ź : 636 мм

ź : 320 мм

- HC 50-EC и HC 70-EC:

ź : 698 мм

ź : 739 мм

ź : 330 мм

высота (А)

длина (B)

ширина (C)

высота (A)

длина (B)

ширина (C)
