3. УСТАНОВКА
3.1.ОБЩИЕ ПРИНЦИПЫ

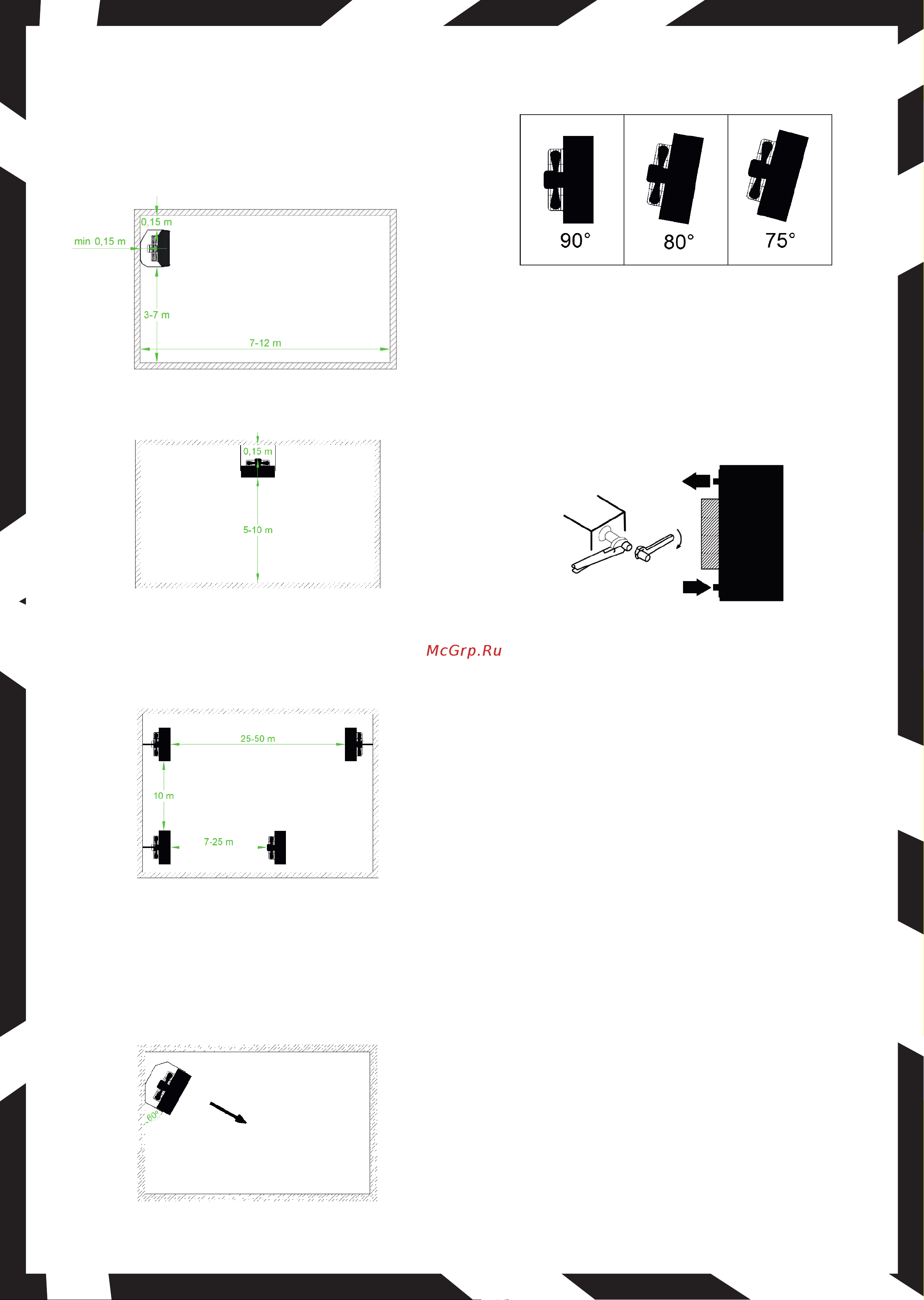

Во время установки необходимо обеспечить свободную подачу воздуха к
устройству и не ограничивать поток приточного воздуха. Ниже на рисунках
показаны рекомендуемые расстояния между тепловентилятором и
строительными перегородками:
a) для настенного монтажа
b) для потолочного монтажа
В случае высокой потребности на тепло, возможно установить больше
оборудования в помещении. Чтобы обеспечить надлежащий поток воздуха,
р екомендуе т с я с о б л юдать рекоменду е м ы е и н т е р в а л ы м е ж ду
тепловентиляторами, как показано на рисунке ниже.
3.2.ПОВОРОТНЫЙ КРОНШТЕЙН
Воздушно-отопительные агрегаты Reventon Group серии S с помощью
поворотного кронштейна могут быть установлены на потолке или стене, в
зависимости от требуемого оптимального направления воздушного потока.
3.3 МОНТАЖНЫЙ КРОНШТЕЙН
Тепловентиляторы можно крепить к стене или потолку с помощью монтажных
кронштейнов. Они позволяют регулировать угол наклона оборудования в
диапазоне 15 градусов.
4. ИНСТРУКЦИЯ ПО УСТАНОВКЕ
4.1. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ
- провода должны быть подключены в соответствии с маркировкой на
тепловентиляторе (питание снизу, возврат сверху)
- при подключении оборудования к гидравлической системе следует
зафиксировать патрубки гаечным ключом.
Несоблюдение данных рекомендаций может привести к повреждению
теплообменника.
- во время подключения оборудования к гидравлической системе,
рекомендуется использовать фильтр
- рекомендуется установить клапаны:
źклапан спуска воздуха в самой высокой точке гидравлической инсталляции
źшаровой кран на входе и на выходе тепловентилятора
- установка должна быть защищена от чрезмерного увеличения давления
-рекомендуется проверить герметичность подключения к гидравлической
системе перед подключением оборудования к электросети
4.2. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ
- подключение должно выполняться квалифицированным персоналом
(имеющим квалификацию, требуемую для установки электрического
оборудования) на основе содержащихся схем соединений (см. пункт 7)
- электрическая установка здания должна иметь устройство защитного
отключения тока
- рекомендуется проверить электросистему оборудования и автоматику перед
первым подключением к электросети
5. ПРЕДОСТЕРЕЖЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
На протяжении эксплуатации оборудования следует строго соблюдать
следующие меры предосторожности:
- все работы по подключению к электросети (демонтаж, ремонт и т. д.) должны
проводится персоналом с соответствующими полномочиями согласно
государственным нормам, касающимся подключению к электросети
- перед проверкой или заменой оборудования следует всегда отключать его от
электросети
- не ограничивать и не прикрывать места входа воздуха в оборудование или
выхода из него
- не устанавливать, консервировать оборудование мокрыми руками или босым
- оборудование должно быть вне досягаемости детей и животных
- оборудование не имеет защиты от замерзания. В помещении, где установлен
тепловентилятор нельзя допускать снижение температуры воздуха ниже 0°C.
Если такая ситуация может иметь место, следует слить воду с теплообменника
ок
направление
возд
ушного
пот
а
ВОЗВРАТ
ВХОД
