2.ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ

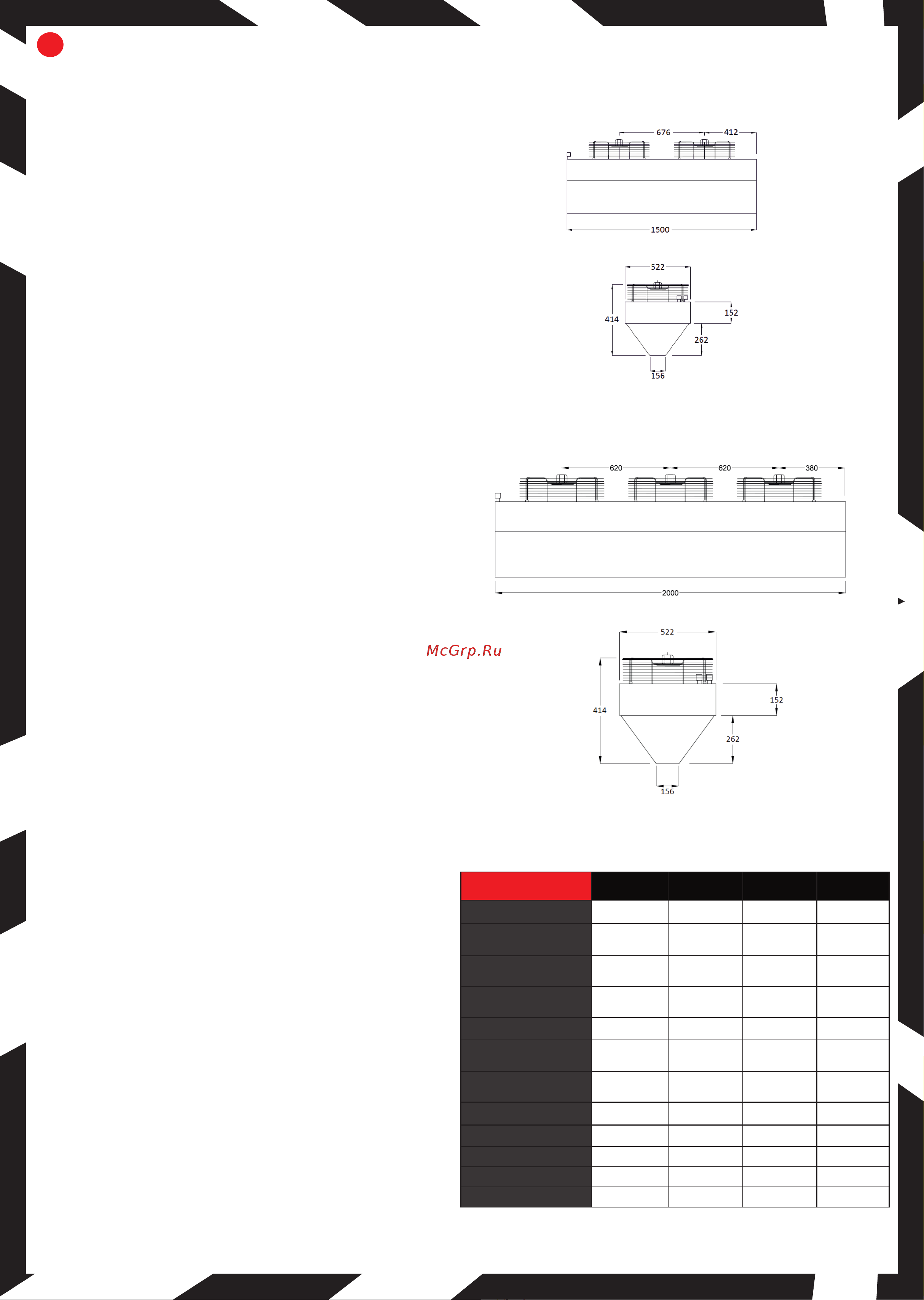

2.1 РАЗМЕРЫ ОБОРУДОВАНИЯ
HUMMER 150C-1P и HUMMER 150W-1P
HUMMER 200C-1P и HUMMER 200W-1P
1. ВВЕДЕНИЕ
1.1 МЕРЫ ПРЕДОСТОРОЖНОСТИ
1.2 ТРАНСПОРТИРОВКА
1.3 СОДЕРЖИМОЕ УПАКОВКИ
1.4 ПРИМЕНЕНИЕ
2. ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ
2.1 РАЗМЕРЫ ОБОРУДОВАНИЯ
2.2 ТЕХНИЧЕСКИЕ ДАННЫЕ
3. УСТАНОВКА
3.1 ОБЩИЕ ПРИНЦИПЫ
3.2 МОНТАЖНЫЕ ЭЛЕМЕНТЫ
3.3 ВЫХОДНАЯ РЕШЁТКА
4. РЕКОМЕНДАЦИИ ПРИ УСТАНОВКЕ
4.1 ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ
4.2 ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К СИСТЕМЕ ЭЛЕКТРОПИТАНИЯ
5. ПРЕДОСТЕРЕЖЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
6. АВТОМАТИКА
7. СХЕМЫ ПОДКЛЮЧЕНИЯ
8. УСЛОВИЯ ГАРАНТИИ
1. ВВЕДЕНИЕ
Благодарим за покупку промышленной завесы HUMMER и поздравляем с
удачным выбором. Рекомендуем прочитать и сохранить данное руководство.
1.1 МЕРЫ ПРЕДОСТОРОЖНОСТИ
Покупателю и пользователю промышленной завесы марки Reventon
Group необходимо внимательно прочитать данное руководство и следовать
рекомендациям указанным в нём. Соблюдение этих инструкций гарантирует
правильное использование и безопасность в эксплуатации оборудования.
В случае возникновения дополнительных вопросов относительно данного
руководства свяжитесь непосредственно с Reventon Group Sp. z o. o.
Производитель оставляет за собой право вносить изменения в техническую
документацию в любое время без предварительного уведомления.
Reventon Group Sp. z o.o. не несёт ответственности за повреждения, вызванные
неправильной установкой оборудования, содержанием его в ненадлежащем
техническом состоянии, а также его эксплуатации не по назначению. Установка
должна выполняться квалифицированным персоналом, имеющим полномочия
для монтажа данного типа оборудования. Установщик несёт ответственность за
монтаж оборудования в соответствии с данной интрукцией. В случае
неисправности оборудования, следует его отключить от сети питания и связаться
с сервисным центром или производителем. Во время установки, эксплуатации
или технического осмотра следует соблюдать все требования техники
безопасности.
1.2 ТРАНСПОРТИРОВКА
При получении рекомендуется проверить устройство во избежание всяческих
повреждений. Необходимо использовать соответсвующие инструменты во
время транспорта. Рекомендуется переносить устройство вдвоём. Протокол
повреждения является неотъемлимой частью рекламации, данный протокол
необходимо составить и подписать в присутствии поставщика товара.
1.3 СОДЕРЖИМОЕ УПАКОВКИ
- промышленная завеса
- руководство по эксплуатации с гарантийным талоном
- монтажные элементы (10 штук)
1.4 ПРИМЕНЕНИЕ
Промышленные завесы из серии HUMMER доступны в двух вариантах– с водным
теплообменником (устройство с символом „W”) либо без теплообменника
(так называемые холодные завесы, обозначены символом „C”). Независимо от
версии, функцией завесы является защита помещения от жары, холода, пыли,
а также насекомымых снаружи. Зимой не выпускают тёплый воздух из
помещения, а летом предотвращают попадание тёплого воздуха внутрь
помещения. Завесы с теплообменником позволяют дополнительно нагревать
циркулирующий через него воздух. Они характеризуются большим потоком и
дальностью. По этой причине они идеально подходят для установки в выскоких
воротах промышленных складов, в производственных цехах, мастерских,
гаражах. Однако устройства не должны использоваться в агрессивной среде с
алюминием, медью, сталью, а также с высокой степенью запыленности (более
0,3 г/м³). Промышленные завесы не следует устанавливать в помещениях, где
они будут п од верга ться возд ейств и ю вы с о кой вла жности или
непосредственному воздействию воды.
RU
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
Код продукта
Мощность оборудования
[кВт]*
2.2 ТЕХНИЧЕСКИЕ ДАННЫЕ
* при температуре воды 90/70°C и температурой воздуха на входе 0°С
** измерение на расстоянии 5 метров от оборудования
Максимальный расход
воздуха [м³/ч]
Максимальная дальность
струи водуха [м]
Номинальный
ток двигателя [A]
Мощность двигателя [Вт]
Степень защиты IP двигателя [-]
Вес нетто [кг]
Уровень шума [дБ]**
ACH150C-1999
HUMMER 150C-1P
ACH200C-2000
HUMMER 200C-1P
ACH150W-2001
HUMMER 150W-1P
Максимальная температура
теплоносителя [°С]
Диаметр присоединительных
патрубков [``]
Напряжение питания [В]/
Частота питания [Гц]
-
7200
6,5
-
-
-
230/50
2 x 1,08
2 x 240
54
40 57 51 70
67
-
10500
7,0
-
-
-
230/50
3 x 1,08
3 x 240
54
70
27,9
6500
6,5
120
1,6
3/4
230/50
2 x 1,08
2 x 240
54
66
34,0
8500
7,0
120
1,6
3/4
230/50
3 x 1,08
3 x 240
54
69
ACH200W-2002
HUMMER 200W-1P
Максимальное рабочее
давление теплоносителя [МПа]
