ЖК ПАНЕЛИ ДЛЯ ВИДЕОСТЕН EliteBoard
Стр. 12
Глава 3 Интерфейс и габариты изделия

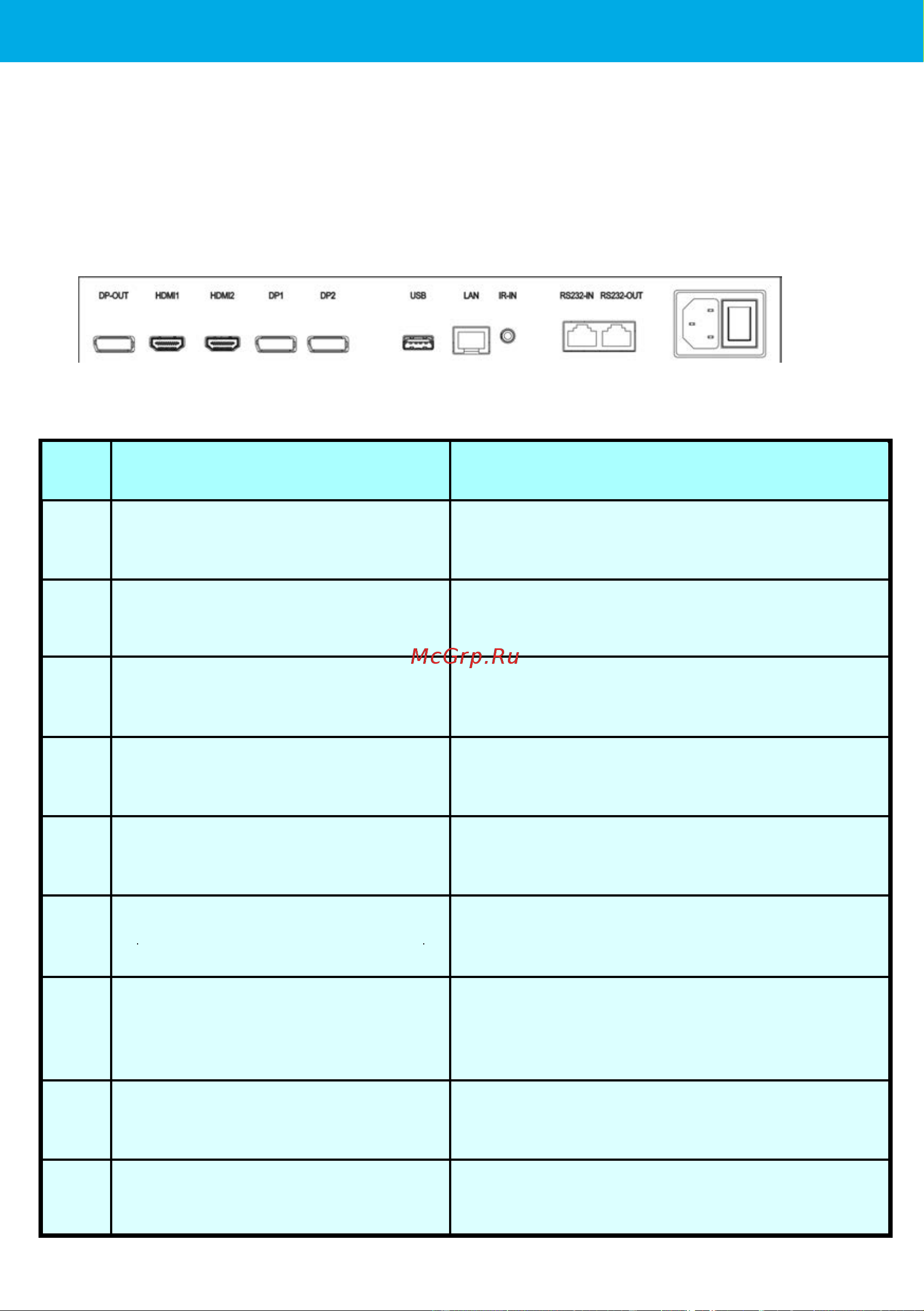

3.1 Спецификация интерфейса
№
A
B
C
D
E
F
G
H
I
Определение
HDMI 1 вход
HDMI 2 вход
DP-IN 1 вход
DP-IN 2 вход
USB/LAN/IR_IN
DP_OUT выход,daisy chain с
DP/HDMI IN
RS232-IN вход(RJ45 интерфейс)
RS232-OUT проходной выход
(RJ45 интерфейс)
AC IN - 220V разъем питания
Примечания
Цифровой сигнальный вход HDMI, поддер-
живает разрешение до 3840 x 2160, 60 Гц
Цифровой сигнальный вход HDMI, под-
держивает разрешение до 3840 x 2160, 60 Гц
Цифровой сигнальный вход DP, под-
держивает разрешение до 3840 x 2160, 60 Гц
Цифровой сигнальный вход DP, под-
держивает разрешение до 3840 x 2160, 60 Гц
Порт для обновления/Порт Ethernet для
управления/вход для приемника IR команд
Цифровой сигнальный выход DP, под-
держивает разрешение до 3840 x 2160, 60 Гц
Вход последовательного порта для под-
ключения управляющего компьютера по
стандарту 568В
Выход последовательного порта
управления по стандарту 568В
Вход для источника питания переменного
тока напряжением 100 - 220 В.
