Reventon Storm 400 AC [2/9] Техническая документация

Центробежный вентилятор переменного тока AC (в устройствах STORM AC):

сделан из пластика (STORM 190 AC), из оцинкованной стали (STORM 250 AC) или из

алюминия (STORM 315 AC и STORM 400 AC). Воздух забирается из осевого

направления и выбрасывается радиально благодаря лопастям ротора

специальной формы. Вентилятор оснащён однофазным двигателем AC с классом

защиты IP44 и номинальным током 0,25, 0,68, 0,60 или 1,15 A (в зависимости от

модели). Ротор имеет диаметр 190 мм (STORM 190 AC), 250 мм (STORM 250 AC),

315 мм (STORM 315 AC) или 400 мм (STORM 400 AC).

Центробежный вентидятор EC (в устройствах STORM EC): сделан из пластика

(STORM 225 EC) или алюминия (STORM 315 EC и STORM 355 EC). Воздух забирается

из осевого направления и выбрасывается радиально благодаря лопастям ротора

специальной формы. Вентилятор оснащен однофазным бесщеточным ЕС-

двигателем, характеризующимся высокой энергоэффективностью и широким

диапазоном регулирования скорости. Его параметры следующие: степень

защиты IP44 и номинальный ток 0,7, 1,07 или 2,8 А (в зависимости от модели).

Ротор вентилятора имеет диаметр 225 мм (STORM 225 EC), 315 мм (STORM 315 EC)

или 355 мм (STORM 355 EC).

ź : мм

ź мм

ź : мм

мм

: мм

мм

: мм

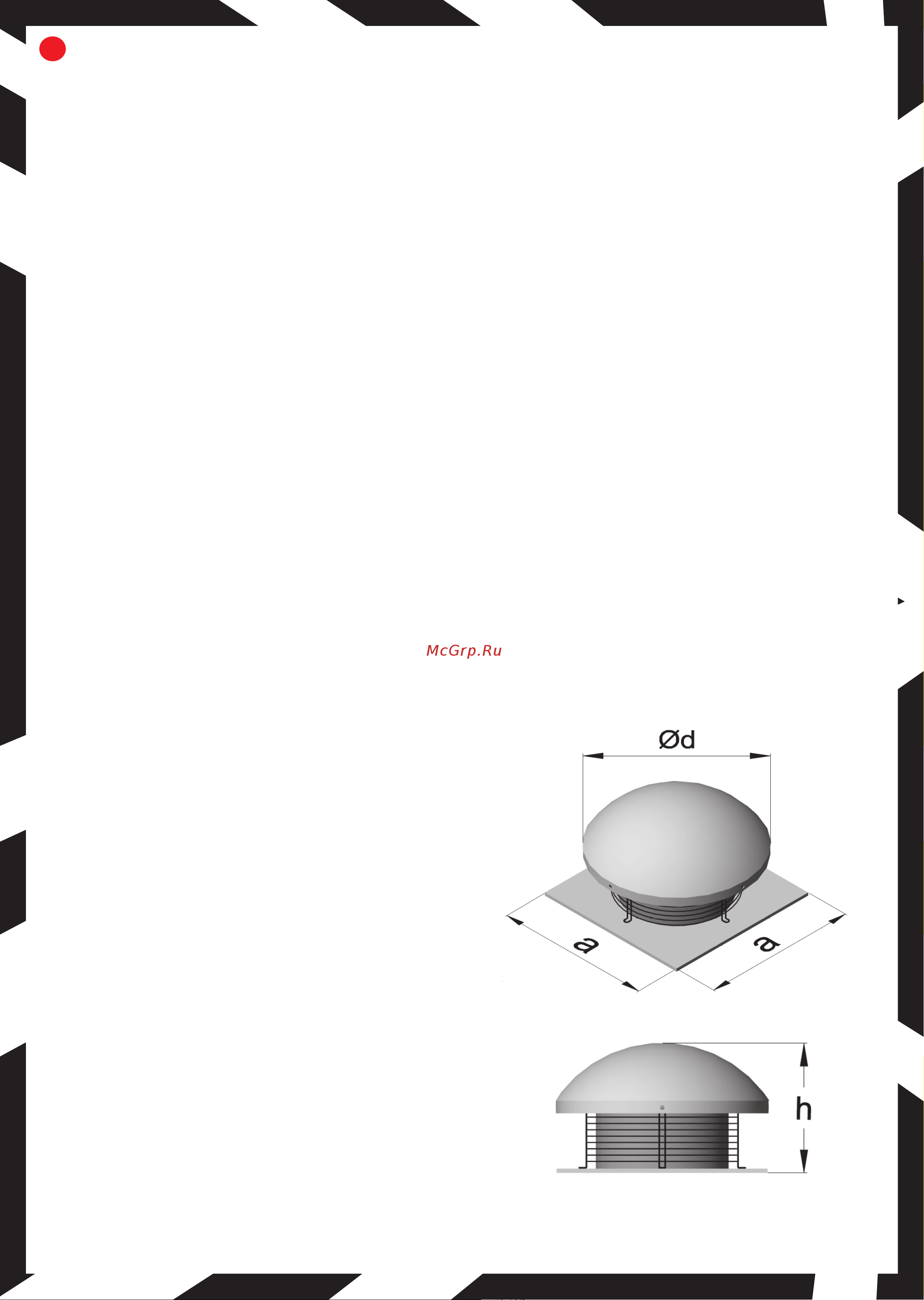

2.2 РАЗМЕРЫ УСТРОЙСТВА

- STORM 190 AC:

ź : 503 мм

ź : 390 мм

ź : 190 мм ± 10 мм

- STORM 250 AC и STORM 225 EC:

: 503 мм

390

230 ± 10

- STORM 315 AC и STORM 315 EC:

503

500

320 ± 10

- STORM 400 AC

ź 503

ź 550

ź 330 ± 10

- STORM 355 EC:

ź 503

ź 550

ź 360 ± 10

основа (a)

крыша (Ød)

высота (h)

основа (a)

основа (a):

крыша (Ød)

высота (h)

крыша (Ød)

высота (h)

крыша (Ød)

высота (h)

крыша (Ød)

высота (h)

1. ВВЕДЕНИЕ

1.1 МЕРЫ ПРЕДОСТОРОЖНОСТИ

1.2 ТРАНСПОРТИРОВКА

1.3 СОДЕРЖИМОЕ УПАКОВКИ

1.4 ПРИМЕНЕНИЕ

2. ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ

2.1 КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

2.2 РАЗМЕРЫ ОБОРУДОВАНИЯ

2.3 ТЕХНИЧЕСКИЕ ДАННЫЕ

2.4 ХАРАКТЕРИСТИКА РАБОТЫ

3. УСТАНОВКА

3.1 ОБЩИЕ ПРИНЦИПЫ

4. РЕКОМЕНДАЦИИ ПРИ УСТАНОВКЕ

4.1 ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К СИСТЕМЕ ЭЛЕКТРОПИТАНИЯ

5. ПРЕДОСТЕРИЖЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

6. АВТОМАТИКА

7. СХЕМЫ ПОДКЛЮЧЕНИЯ

8. УСЛОВИЯ ГАРАНТИИ

1. ВВЕДЕНИЕ

Благодарим за покупку крышного вентилятора STORM и поздравляем с удачным

выбором. Рекомендуем прочитать и сохранить данное руководство.

1.1 МЕРЫ ПРЕДОСТОРОЖНОСТИ

Покупателю и пользователю крышного вентилятора марки Reventon Group

необходимо внимательно прочитать данное руководство и следовать

рекомендациям указанным в нём. Соблюдение этих инструкций гарантирует

правильное использование и безопасность в эксплуатации оборудования.

В случае возникновения дополнительных вопросов относительно данного

руководства свяжиетсь непосредственно с Reventon Group Sp. z o. o.

Производитель оставляет за собой право вносить изменения в техническую

документацию в любое время без предварительного уведомления. Reventon

Group Sp. z o.o. не несёт ответственности за повреждения, вызванные

неправильной установкой оборудования, содержанием его в ненадлежащем

техническом состоянии, а также его эксплуатации не по назначению. . Установка

должна выполняться квалифицированным персоналом, имеющим полномочия

для монтажа данного типа оборудования. Установщик несёт ответственность за

монтаж оборудования в соответствии с данной интрукцией. В случае

неисправности оборудования, следует его отключить и свзаться с сервисным

центром или производиетелем. Во время установки, эксплуатации или

технического осмотра следует соблюдать все требования техники безопасности.

1.2 ТРАНСПОРТИРОВКА

При получении рекомендуется проверить устройство во избежание всяческих

повреждений. Необходимо использовать соответсвующие инструменты во

время транспорта. Рекомендуется переносить устройство вдвоём.Протокол

повреждения является неотъемлемой частью рекламации, данный протокол

необходимо составить и подписать в присутствии поставщика товара.

1.3 СОДЕРЖИМОЕ УПАКОВКИ

- крышный вентилятор

- руководство по эксплуатации с гарантийным талоном

- электрическая коробка

1.4 ПРИМЕНЕНИЕ

Крышные вентиляторы из серии STORM используются для удаления

отработанного воздуха с запыленностью не более 0,3 г/м³. м Они не должны

использоваться в агрессивных или коррозийных средах для стали. Они

предназначены для наружного использования на крышах зданий, таких как

производственные и складские помещения, логистические центры, мастерские

и т. д. Вентиляторы часто взаимодействуют с устройствами приточными,

например, смесительными камерами, являясь частью полной системы

вентиляции.

2. ХАРАКТЕРИСТИКА ОБОРУДРВАНИЯ

2.1 КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Крыша: из оцинкованной стали. Защищает вентилятор от нежелательного

влияния атмосферных факторов.

Основа крышного вентилятора: изготовлена из оцинкованной стали. Позволяет

легко установить вентилятор на основание крыши.

Сетка: изготовлена из оцинкованной стальной проволоки. Это структурный

элемент всего устройства - к нему прикреплен вытяжной вентилятор и

защищающая его крыша. Кроме того, он защищает ротор от доступа посторонних

лиц, животных, листьев и другого мусора.

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
