Внимание! Тепловая изоляция трубопроводов должна

соответствовать требованиям СП 61.13330.2012.

Внимание! Максимальная суммарная мощность радиаторов

системы водяного отопления не должна превышать

90% максимальной мощности котла.

Количество секций радиаторов можно приблизительно, без

учета тепловых потерь в трубопроводе, рассчитать по формуле:

К=Р*0,9/n, где: Р - номинальная мощность котла в (кВт), n- мощность

одной секции радиатора (кВт).

Внимание! Не допускается использовать элементы

трубопроводной арматуры с условным проходом

меньше условного прохода патрубков водогрейного

котла на магистрали от котла до

предохранительного устройства (предохранительного

клапана аварийного сброса давления).

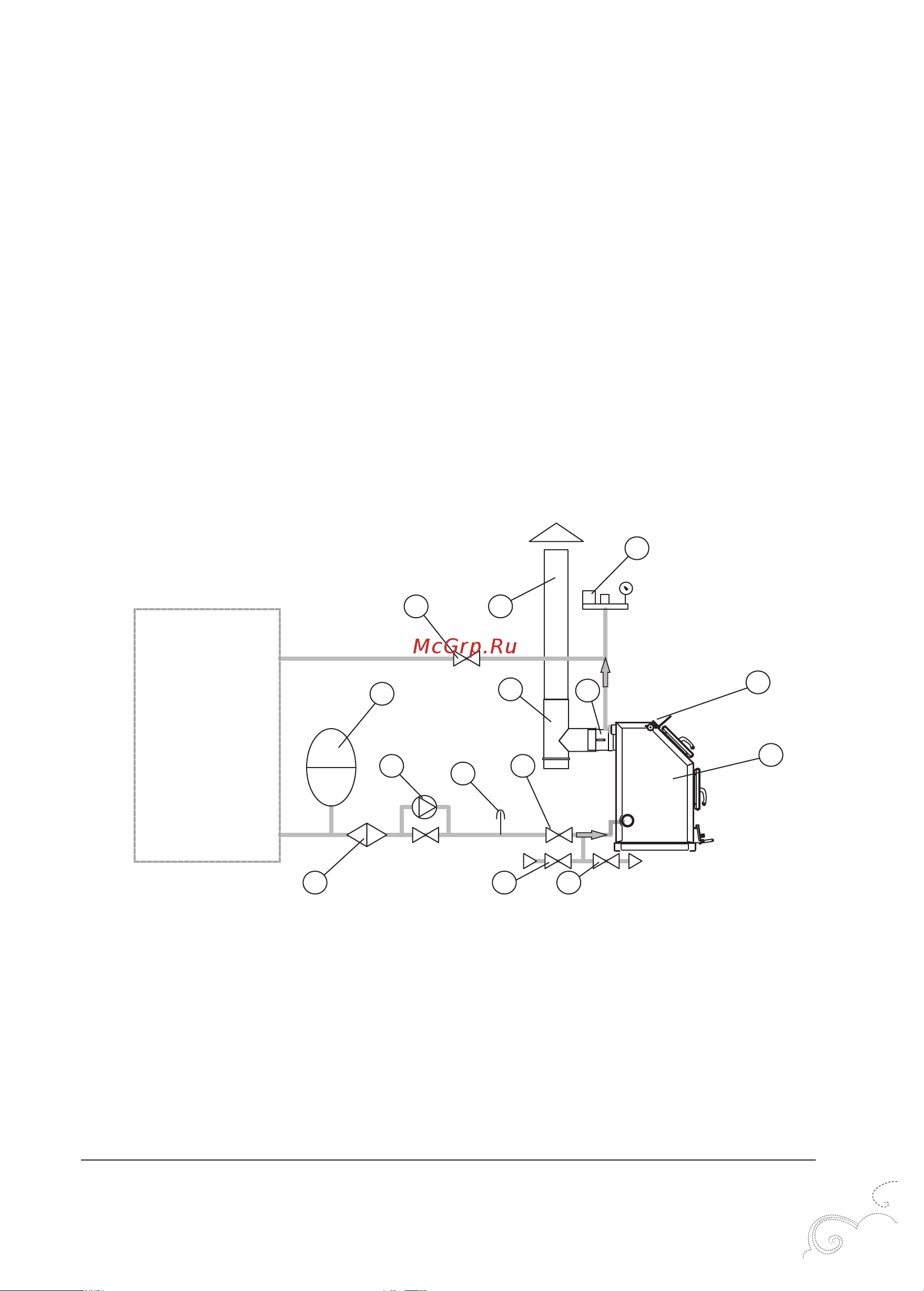

Данная схема является эскизом, отображающим все рекомендуемые элементы системы

отопления при монтаже

1 - водогрейный котел

2 - встроенный термометр

3 - шибер (в комплект поставки

не входит)

4 - ревизия с заглушкой

5 - группа безопасности 0,3 МПа

6 - дымоход

7 - кран подачи

8 - бак расширительный

9 - фильтр сетчатый

10 - насос

11 - термометр обратки

12 - кран обратки

13 - кран подпитки системы

водой

14 - кран дренажа

Рисунок 4. Подключение закрытой системы отопления

с циркуляционным насосом

Система

отопления

Обратка

Подача
