Внимание! Не допускается использование для системы

отопления труб с рабочей температурой

эксплуатации менее +95°С.

Примеры подключения систем отопления представлены на

рисунках 4 и 5.

В системе отопления с циркуляционным насосом (рисунок 4)

насос должен устанавливаться на параллельной магистрали, чтобы

обеспечить возможность естественной циркуляции теплоносителя

при отключении электроэнергии.

В верхней точке системы необходимо установить предохрани-

тельное устройство: открытый расширительный бак для открытой

системы или группу безопасности, включающую, в том числе,

предохранительный клапан, рассчитанный на давление не более

0,3 МПа (3,0 кгс/кв. см.) для закрытой системы.

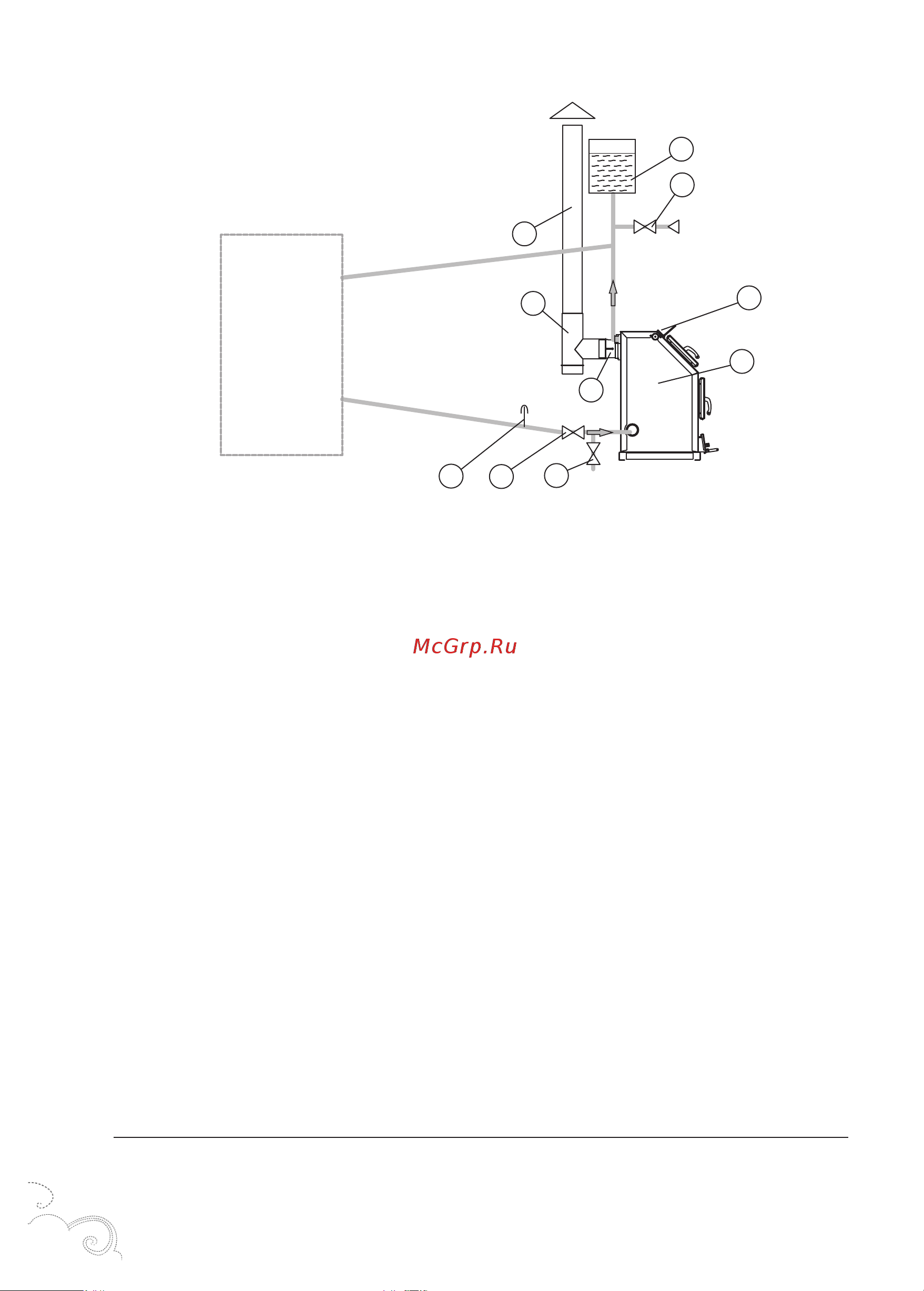

1 - водогрейный котел

2 - встроенный термометр

3 - шибер (в комплект

поставки не входит)

4 - ревизия с заглушкой

5 - кран подпитки системы

водой

6 - бак расширительный

7 - дымоход

8 - термометр обратки

9 - кран обратки

10 - кран дренажа

Рисунок 5. Подключение открытой системы отопления

с естественной циркуляцией.

Система

отопления

Подача

Обратка

Данная схема является эскизом, отображающим все рекомендуемые элементы системы

отопления при монтаже
