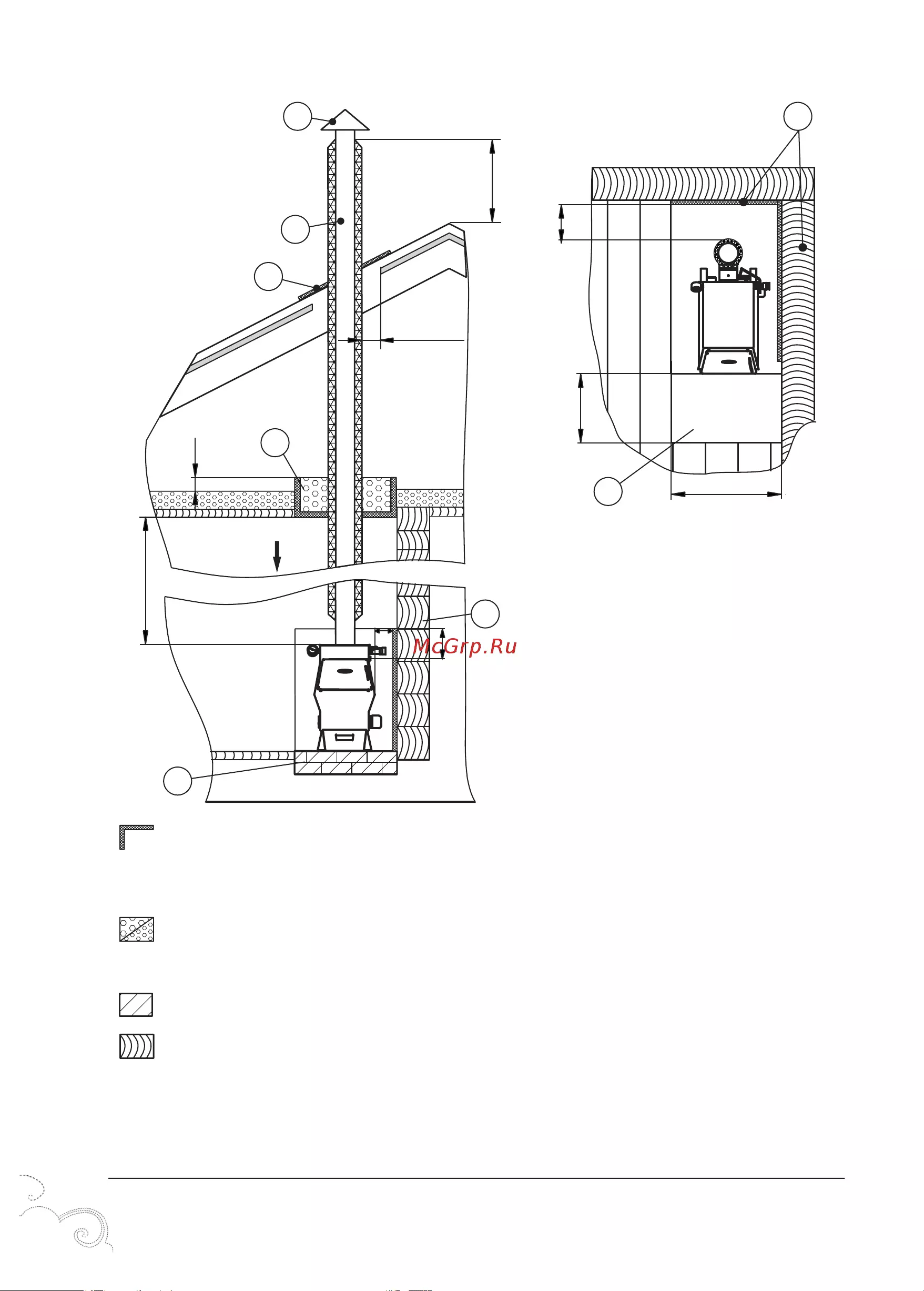

Рисунок 5. Схема присоединения печи к стационарному дымоходу

из кирпича в помещении из негорючего материала.

Отверстие для чистки

дымохода

Шибер(в комплект

поставки котла не входит)

Дымоход

рючих материалов - 500 мм;

l для конструкций из негорючих материалов - 380 мм;

l для конструкций из горючих и трудногорючих материа-

лов, защищенных согласно п. 7.3 - 380 мм;

Не производите установку котла в углублении в стене (в

нише) или полу. Конструкция пола (основания из негорючего

материала) должна обеспечить устойчивое горизонтальное

положение котла в процессе эксплуатации.

Установите термометр на котел следующим образом:

1. Необходимо снять термометр с гильзы, ослабив фиксиру-

ющий винт.

2. Вкрутить гильзу термометра в резьбовое отверстие G1/2" на

боковой поверхности котла с левой стороны, в верхней части

водяного контура. Резьбовое отверстие необходимо уплотнить.

3. Установите термометр в гильзу, зафиксировав его винтом с

помощью отвертки.

Монтаж регулятора тяги и блока ТЭН (при их наличии) см.

п.п. 7.6, 7.7.

7.5. Монтаж системы водяного отопления

Водогрейный котёл модельного ряда «Ташкент 2017» имеет

в своём составе водяной контур, предназначенный для подклю-

чения системы отопления открытого или закрытого типа с

рабочим давлением не более 0,3 МПа (3 кгс/кв.см).

Внимание! Для монтажа системы отопления рекомендуется

привлекать квалифицированных работников специа-

лизированной строительно-монтажной организа-
